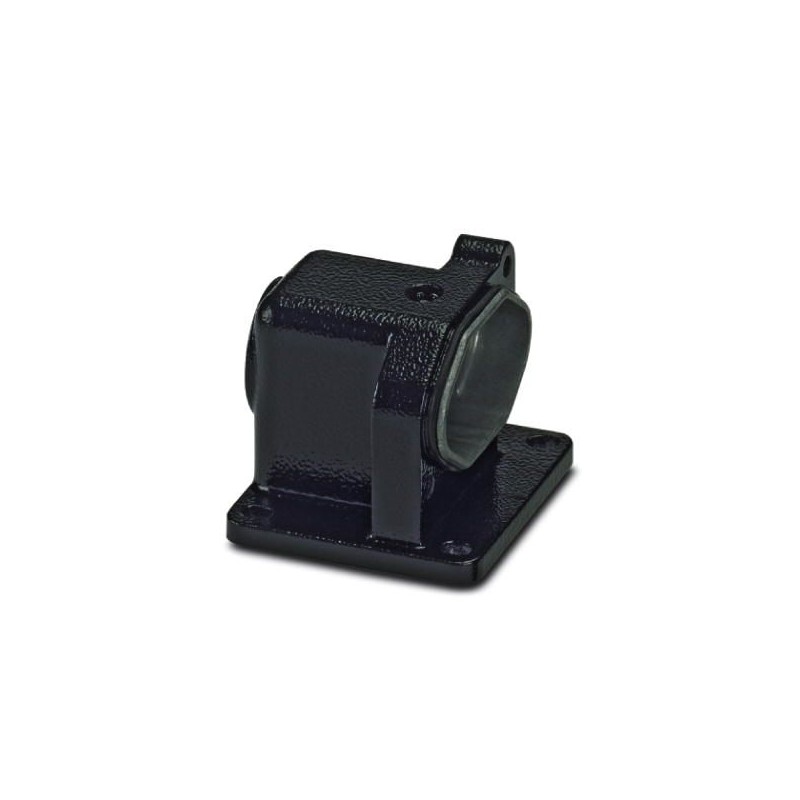

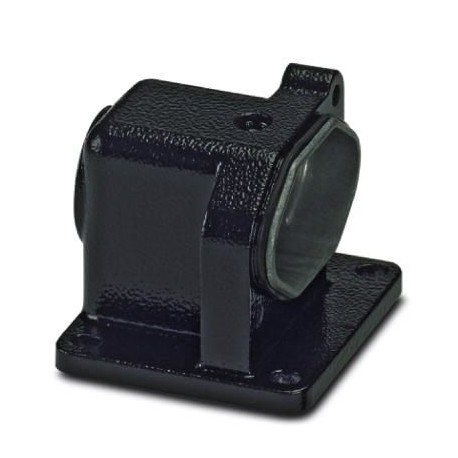

HC-HPR-D07-SHFH-1SSM20-EMR-BK 1424641 PHOENIX CONTACT Gehäuse
HC-HPR-D07-SHFH-1SSM20-EMR-BK
1424641
PHOENIX_CONTACT
Gehäuse
D7 Steckdosengehäuse, für Schraubverriegelung, Material: Zinkdruckguss, Kabelabgänge: 1, seitlich, 1x M20, Höhe: 41,5 mm, Kabelverschraubung: ohne, Schutzkappe: nein, Bahnanwendungen, für hohe EMV- und Umweltanforderungen, HPR-Serie, geschlossener Boden
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend sechs hundert eins und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626375694 |
| Gewicht pro Stück (exklusive Verpackung) | 22.220 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend neun und neunzig |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Schutzart des Gehäuses (IP) | IP66 (mit Verschlussschraube) |
|---|---|
| IP68 (0,4 bar / 30 min. mit Dichtung Schraube) | |
| IP69K (ISO 20653:2013-02) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
Allgemeine
| Hinweis | für den Kontakt insertsHC-D7, D8, A3, A4, HS2-D7,Q5, Q7 |
|---|---|
| Größe | D7 |
| Gehäuse Typ | Box-Montage-Basen |
| Farbe | schwarz |
| Nein. der kabelauslässe | Eins |
| Kabelausgang | seitliche |
| Verschraubung | keiner |
| Art der Verschraubung | 1x M20 |
| Schutzhülle | keine |
| Material | Zink-Druckguss |
| Gehäuse material | Zink-Druckguss |
| Gehäuse Oberfläche material | Pulver-beschichtet, schwarz |
| Montage-Anleitung | M4 Feststellschraube, geschlitzte Sechskantschraube (Schlüsselweite 7), Anzugsdrehmoment: 1 Nm. Die Dichtung des pin-Kontakt legen, sollten entfernt werden. Max. Gewindelänge der Schraube Anschluss: 6 mm |
| Verbindung | Mount kontakteinsatz mit Verschlussschraube im Gehäuse |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zwei
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 51 mm |
| Höhe (EF000040) | 41.5 mm |
| Tiefe (EF000049) | 52 mm |
| Ausführung des Gehäuses (EF006980) | Sockelgehäuse |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | pulverbeschichtet |
| Gehäusefarbe (EF000136) | schwarz |
| Anordnung der Kabelzuführung (EF008218) | sonstige |
| Bügellage (EF008459) | ohne |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | metrisch |
| Mit Klappdeckel (EF000117) | Nein |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Anzahl der Leitungseinführungen (EF000437) | 1 |
| Art der Verriegelung (EF000208) | Schraube |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK09 |
