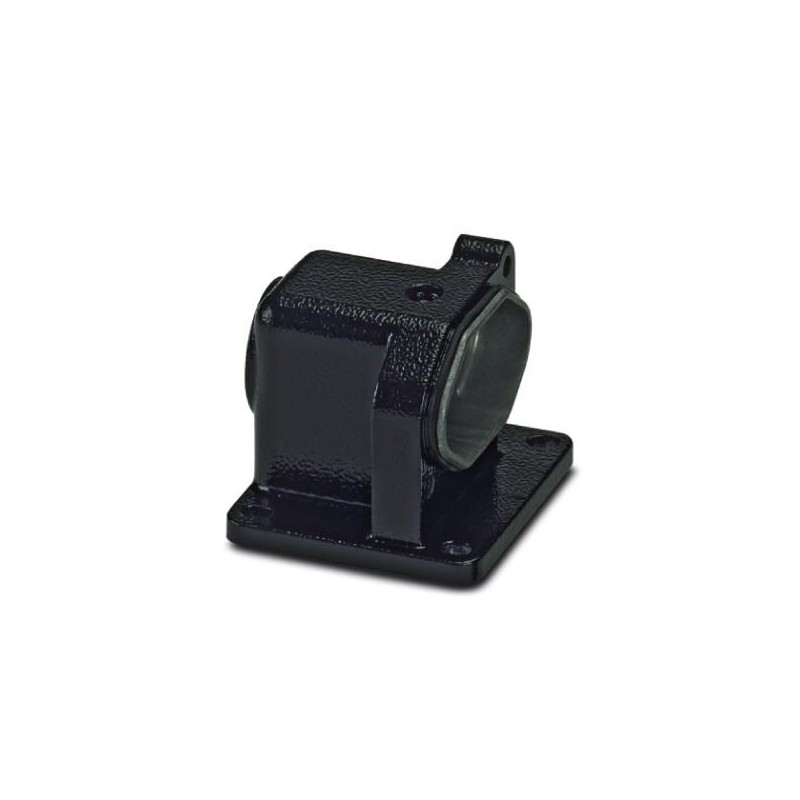

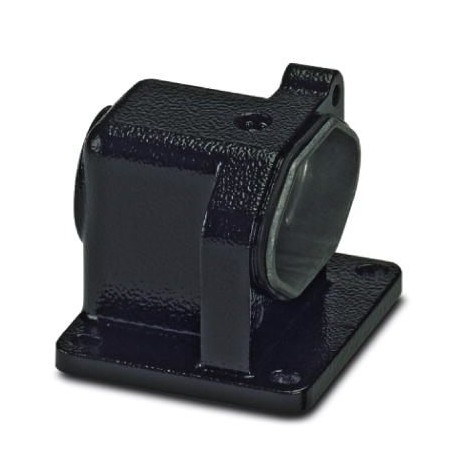

HC-HPR-D07-SHFH-1SSM20-EMR-BK 1424641 PHOENIX CONTACT Logement
HC-HPR-D07-SHFH-1SSM20-EMR-BK
1424641
PHOENIX_CONTACT
Logement
Boîtier à douille D7, pour verrouillage à vis, matériau : zinc moulé sous pression, sorties de câbles : 1, latérales, 1x M20, hauteur : 41,5 mm, presse-étoupe : sans, capuchon de protection : non, applications ferroviaires, pour exigences CEM et environnementales élevées, série HPR, base fermée
Connecteurs > Capot
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt quatre mille six cent quarante et un |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626375694 |
| Poids par Pièce (hors emballage) | 22.220 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt dix neuf |
| Pays d'origine | CN (Chine) |
Conditions ambiantes
| Degré de protection du boîtier (IP) | IP66 (avec vis d'étanchéité) |
|---|---|
| IP68 (0,4 bar / 30 min. avec vis d'étanchéité) | |
| IP69K (ISO 20653:2013-02) | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
Général
| Note | pour communiquer avec insertsHC-D7, D8, A3, A4, HS2-D7,Q5, Q7 |
|---|---|
| Taille | D7 |
| Type de logement | Boîte de bases de montage |
| Couleur | noir |
| Pas de. des prises de câble | Un |
| Sortie de câble | latérale |
| Connexion à vis | aucun |
| Type de la vis de connexion | 1x M20 |
| Housse de protection | pas de |
| Matériel | Zinc moulé sous pression |
| Matériau du boîtier | Zinc moulé sous pression |
| Boîtier matériau de surface | Revêtement par poudre, noir |
| Instructions de montage | M4, verrouillage à vis, à tête hexagonale fendue vis (clé de 7), couple de serrage: 1 Nm. Le sceau de la broche de contact insert doit être supprimé. Max. la longueur du filetage de la vis de connexion: 6 mm |
| Connexion | Mont de contact avec insert vis d'étanchéité dans le boîtier |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante et une mille deux centeCl@ss 6.0Vingt sept million deux cent soixante et une mille deux centeCl@ss 7.0Vingt sept million quatre cent quarante mille deux cent deuxeCl@ss 8.0Vingt sept million quatre cent quarante mille deux cent deuxeCl@ss 9.0Vingt sept million quatre cent quarante mille deux cent deux
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 51 mm |
| Hauteur (EF000040) | 41.5 mm |
| Profondeur (EF000049) | 52 mm |
| Finition du boîtier (EF006980) | Boîtier à socle |
| Matériau du boîtier (EF001596) | Autre |
| Revêtement du boîtier (EF001601) | Revêtu par poudre |
| Couleur du boîtier (EF000136) | Noir |
| Disposition de l'entrée de câble (EF008218) | Autre |
| Position de l'étrier (EF008459) | Sans |
| Avec presse-étoupe (EF000735) | Non |
| Type de montage du serre-câbles (EF012210) | Métrique |
| Avec couvercle à charnière (EF000117) | Non |
| Avec renforts (EF005072) | Non |
| Avec joint (EF005610) | Oui |
| Nombre d'entrées de conduit (EF000437) | 1 |
| Type de verrouillage (EF000208) | Vis |
| Température de fonctionnement (EF002393) | -40 °C |
| Finition CEM (EF001062) | Oui |
| Classe de protection (IP), monté (EF007466) | IP66 |
| Résistance aux chocs (EF004293) | IK09 |
