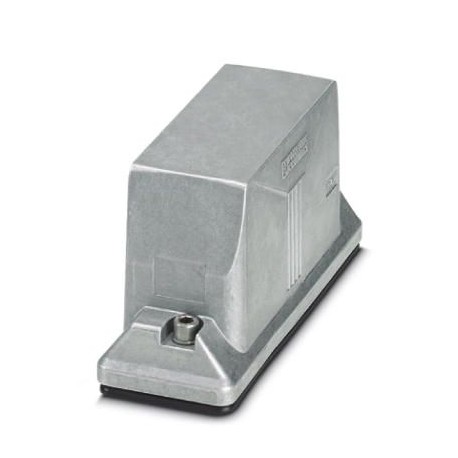

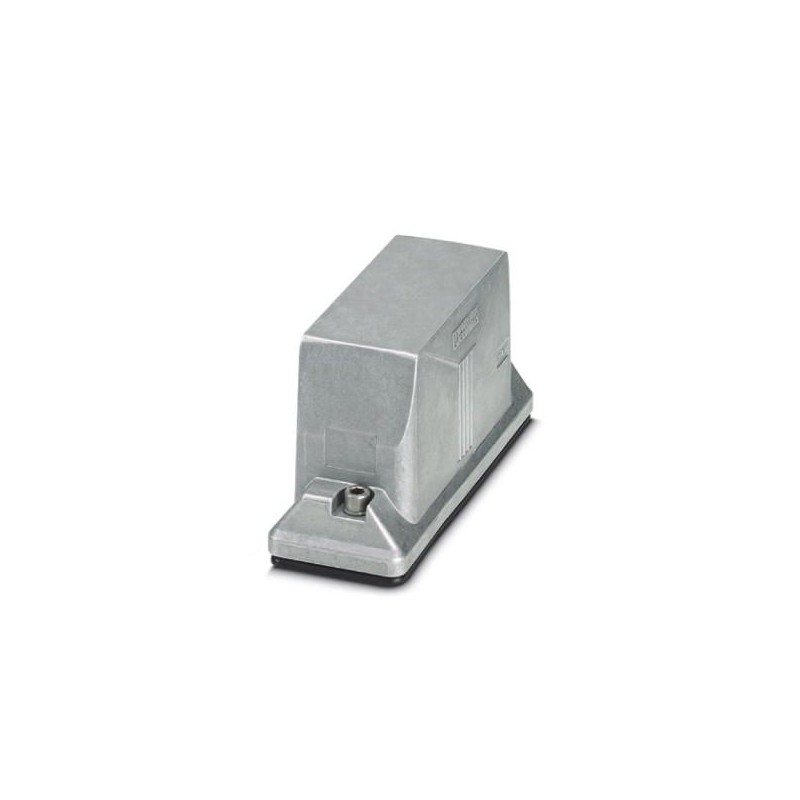

HC-ADV-B24-HLWH-BLANK-ELC-AL 1420055 PHOENIX CONTACT Gehäuse
HC-ADV-B24-HLWH-BLANK-ELC-AL
1420055
PHOENIX_CONTACT
Gehäuse
B24 Überkopfgehäuse, mit Schraubverriegelung, Material: Aluminiumdruckguss, seewasserbeständig, variabel, Höhe: 74 mm, Kabelverschraubung: ohne, Offshore/EMV, ohne Gewindebohrung für eine Schraube, leitfähige Dichtung (EMV-Eigenschaften)
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert zwanzig tausend fünf und fünfzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 646 (C-2-2017) |
| GTIN | 4055626201504 |
| Gewicht pro Stück (exklusive Verpackung) | 340.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend neun und neunzig |
| Herkunftsland | CN (China) |
Abmessungen
| Höhe | 74 mm |
|---|---|
| Breite | 57 mm |
| Länge | 152 mm |
| Länge der Montage Aussparung | 112 mm |
| Breite der Montage-Ausschnitt | 35 mm |
Umgebungsbedingungen
| Schutzart des Gehäuses (IP) | IP66 |
|---|---|
| IP68 (0,2 bar/24h) | |
| IP69K (ISO 20653:2013-02) | |
| Schutzart der Gehäuse (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
Allgemeine
| Hinweis | für Kontakteinsätze HC-B24, BB46, D64, DD108, HV10/16, M |
|---|---|
| Größe | B24 |
| Gehäuse Typ | Hülse Gehäuse |
| Farbe | Grau Aluminium |
| Verriegelung Typ | Schraube Verriegelung |
| Befestigungsschrauben | M6 (Schraubenkopf: 5 mm Inbus-Schraube) |
| Kabelausgang | Variable |
| Verschraubung | keiner |
| Gehäuse material | Druckguss-Aluminium, seewasserbeständig |
| Gehäuse Oberfläche material | unbeschichtet |
| Seal material | NBR, leitfähig |
| Material sperren | Edelstahl |
| Montage-Anleitung | Um zu gewährleisten, dass der Schutzleiter Kontakt funktioniert auch, wenn eingesteckt, in einem Winkel, den zwei panel-Montage-Flansche müssen ausreichend elektrischen Kontakt mit der Metall-Befestigungsplatte. |
| Verbindung | Um eine optimale Abschirmung eine isolierende power Beschichtung muss entfernt werden aus dem Profil-Dichtung-Bereich auf der Schaltschrank-panel. Anzugsmoment der Klemmschraube: 3 Nm. |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
|---|---|
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 6.0Sieben und zwanzig Millionen zwei hundert eins und sechzig tausend zwei hunderteCl@ss 7.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 8.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zweieCl@ss 9.0Sieben und zwanzig Millionen vier hundert vierzig tausend zwei hundert zwei
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 57 mm |
| Höhe (EF000040) | 74 mm |
| Tiefe (EF000049) | 152 mm |
| Ausführung des Gehäuses (EF006980) | Steckergehäuse |
| Werkstoff des Gehäuses (EF001596) | Aluminium |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Gehäusefarbe (EF000136) | sonstige |
| Anordnung der Kabelzuführung (EF008218) | sonstige |
| Bügellage (EF008459) | sonstige |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | ohne |
| Mit Klappdeckel (EF000117) | Nein |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Anzahl der Leitungseinführungen (EF000437) | 0 |
| Art der Verriegelung (EF000208) | Schraube |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Ja |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK09 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
