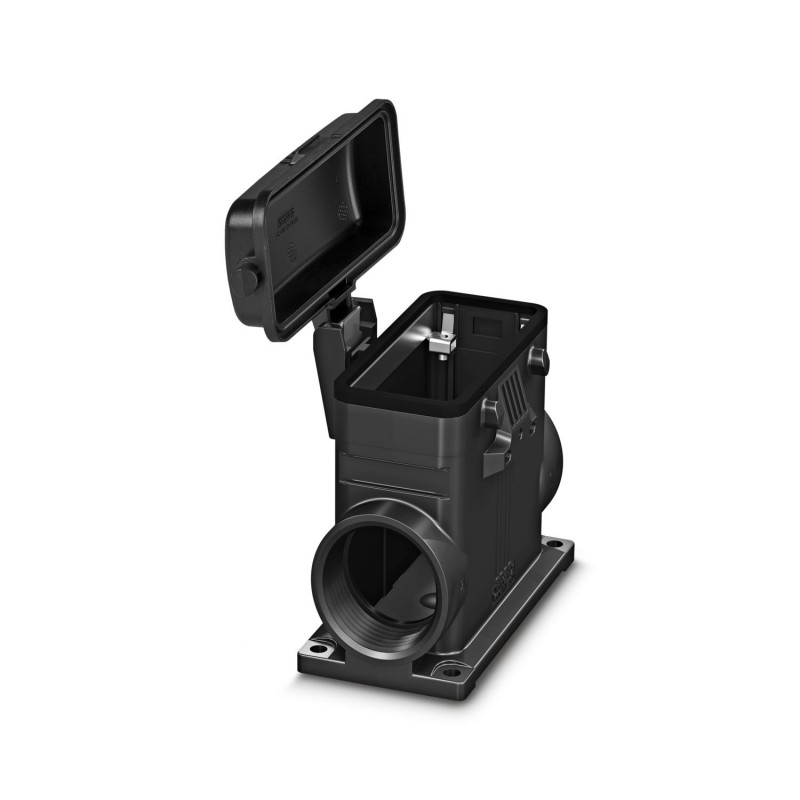

HC-EVO-B16-SHFDC-2SSM32-PLRBK 1421366 PHOENIX CONTACT Gehäuse
HC-EVO-B16-SHFDC-2SSM32-PLRBK
1421366
PHOENIX_CONTACT
Gehäuse
B16 Steckdosengehäuse, für Kreuzflansch, Material: PA, Schutzkappe Material: PC, Kabelabgänge: 2, seitlich, 2x M32, Höhe: 84 mm, Kabelverschraubung: ohne, Schutzabdeckung: ja, Standard, inkl. 2x Reduzieradapter
Sockelgehäuse B16, für Querbügel, Material: PA 6.6-FR, Material Schutzdeckel: PC, Kabelabgänge: 2, seitlich, 2x M32, Höhe: 84 mm, Kabelverschraubung: ohne, Schutzdeckel: ja, Standard, inklusiv 2x Reduzieradapter
Steckverbinder > Gehäuse für Rechtecksteckverbinder
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Allgemein | für Kontakteinsätze HC-B16, BB32, D40, DD72, HS6, HV6, M, K, HV06-I-PR, HV 6-E...C |
| Produkttyp | Gehäuse mit Bügelverriegelung |
| Gehäuseart | Sockelgehäuse |
| Produktfamilie | HC-EVO-B |
| Anwendung | Standard |
| Bauform | B16 |
| Anzahl der Kabelabgänge | 2 |
| Art der Verschraubung | 2x M32 |
| Ausführung | Hohe Bauform |
| Schutzdeckel | ja |
| Kabelabgang | seitlich |
| Pg-Verschraubung | ohne |
| Datenpflegestand | |
| Artikelrevision | 03 |
| Maßzeichnung |  |
| Breite | 57 mm |
| Höhe | 84 mm |
| Länge | 117 mm |
| Bohrlochdurchmesser | 5,5 mm |
| Brennbarkeitsklasse nach UL 94 | V0 (Gehäuse) |
| V0 (Schutzdeckel) | |
| Material Dichtung | NBR |
| Material Gehäuse | PA 6.6-FR |
| Material Schutzdeckel | PC |
| Mechanische Daten | |
| Art der Verschraubung | 2x M32 |
| Verriegelungstyp | Pin |
| Anzugsdrehmoment | 2 Nm ... 3 Nm (für M5-Befestigungsschrauben des Sockelgehäuses) |
| Montagehinweis | zwei Kunststoffreduktionen M40 auf M32 sind beigelegt |
| Eine der beiden Öffnungen für die Verschraubungen ist geschlossen, kann aber mit einem Schraubendreher aufgebrochen werden. |
| Umgebungsbedingungen | |
| Schutzart | IP66 (im gesteckten Zustand) |
| IP54 (mit geschlossenem Schutzdeckel) | |
| Schutzart (NEMA) | 12 (UL 50e) |
| Schlagfestigkeit | IK09 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 125 °C |
| Merkmal | Wert |
|---|---|
| Breite (EF000008) | 57 mm |
| Höhe (EF000040) | 84 mm |
| Tiefe (EF000049) | 117 mm |
| Ausführung des Gehäuses (EF006980) | Sockelgehäuse |
| Werkstoff des Gehäuses (EF001596) | sonstige |
| Beschichtung Gehäuse (EF001601) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Anordnung der Kabelzuführung (EF008218) | seitlich |
| Bügellage (EF008459) | ohne |
| Mit Kabelverschraubung (EF000735) | Nein |
| Befestigungsart der Kabelverschraubung (EF012210) | metrisch |
| Mit Klappdeckel (EF000117) | Ja |
| Mit Stutzen (EF005072) | Nein |
| Mit Dichtung (EF005610) | Ja |
| Anzahl der Leitungseinführungen (EF000437) | 2 |
| Art der Verriegelung (EF000208) | Querbügel |
| Betriebstemperatur (EF002393) | -40 °C |
| EMV-Ausführung (EF001062) | Nein |
| Schutzart (IP), montiert (EF007466) | IP66 |
| Schlagfestigkeit (EF004293) | IK09 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
