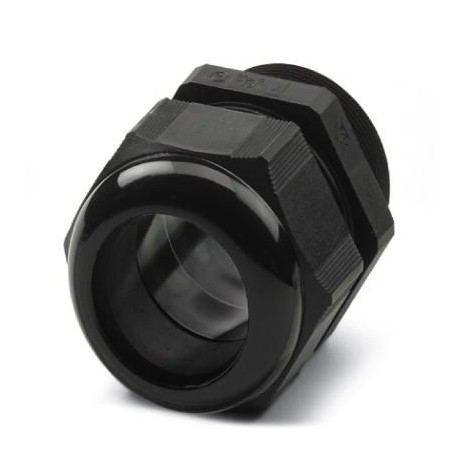

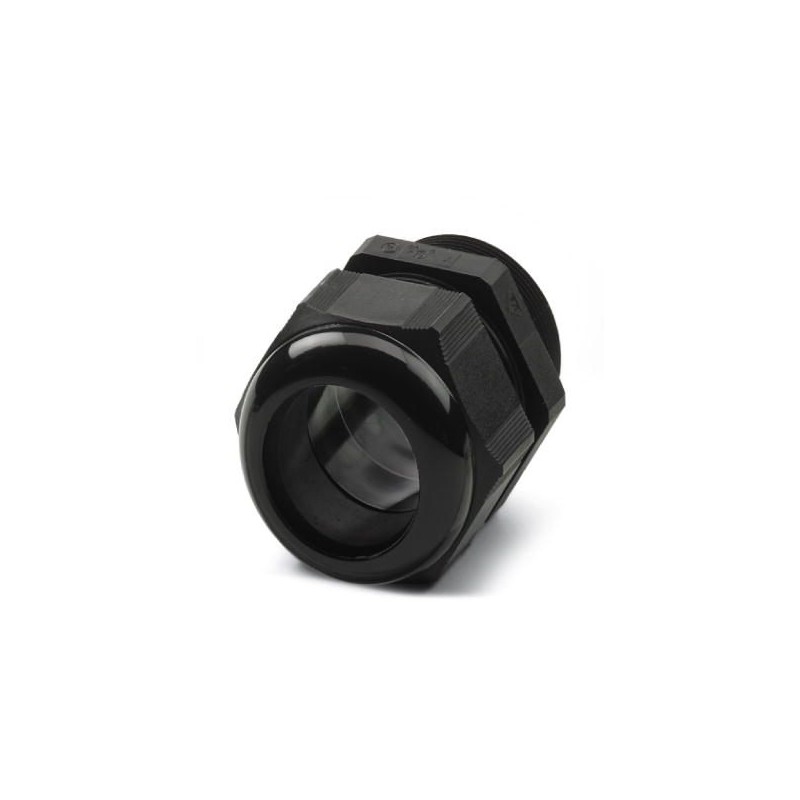

G-INS-PG48-M68N-PNES-BK 1424504 PHOENIX CONTACT Kabelverschraubung
G-INS-PG48-M68N-PNES-BK
1424504
PHOENIX_CONTACT
Kabelverschraubung
Kabelverschraubung, verschraubt Anschlussmaterial: PA, Außendurchmesser des Kabels 34 mm ... 44 mm, Schirmung: nein, Anschlussgewinde: Pg48, Farbe: tiefschwarz RAL 9005
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend fünf hundert vier |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 695 (C-2-2017) |
| GTIN | 4055626373348 |
| Gewicht pro Stück (exklusive Verpackung) | 99.200 g |
| Custom tariff number | Neun und dreißig Millionen zwei hundert neun und sechzig tausend sieben und neunzig |
| Herkunftsland | TR (Türkei) |
Abmessungen
| Länge | 68 mm |
|---|---|
| Schlüsselweite, überwurfmutter | 65 mm |
| Schlüsselweite, Unterstützung | 65 mm |
| Sechskant-Winkel-dimension | 72.2 mm |
| Länge der Anschluss-Gewinde | 14 mm |
| Durchgangs-Loch Durchmesser | 59.4 mm ... 59.7 mm |
| Externe Durchmesser Kabel | 34 mm 44 mm ... |
| 34 mm ... 44 mm (für UL-514 B) |
Umgebungsbedingungen
| Schutzart | IP68 (5 bar / 0,5 h) |
|---|---|
| Umgebungstemperatur (Betrieb) | -20 °C ... 100 °C (statisch) |
Allgemeine
| Nein. der Leiter | Eins |
|---|---|
| Kabelverschraubung material | PA |
| Kabel Dichtung material | Neopren |
| Entflammbarkeit nach UL 94 | V2 |
| V2 (Gehäuse) | |
| Abgeschirmt | keine |
| Gewindeart Anschlussseite | Pg48 |
| Thread-Typ auf Anschlussseite | Pg48 |
| Drehmoment | 14 Nm (überwurfmutter) |
| 14 Nm (kabeltülle) | |
| 20 Nm (für UL514 B: überwurfmutter) | |
| Farbe | tiefschwarz RAL 9005 |
| Montage-Anleitung | 1) Mount Schraub-Anschluss-Unterstützung im Gehäuse mit dem richtigen Drehmoment 2) Insert-Kabel 3) befestigen Sie die überwurfmutter mit dem richtigen Drehmoment |
| Hersteller | BIMED |
| Hersteller Bezeichnung | BS-30 |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 6.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 8.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 9.0Sieben und zwanzig Millionen eins hundert vier und vierzig tausend vier hundert zwei und dreißig
| Merkmal | Wert |
|---|---|
| Gewindeart (EF001758) | PG |
| Gewindenennmaß in Zoll NPT/Gasrohrgewinde (EF007838) | sonstige |
| Gewindelänge (EF000368) | 14 mm |
| Schlüsselweite (EF000177) | 65 mm |
| Sechskant Eckmaß (EF005268) | 72.2 mm |
| Geeignet für Kabeldurchmesser (EF005466) | 34 mm |
| Werkstoff (EF002169) | sonstige |
| Werkstoffgüte (EF001257) | sonstige |
| Oberflächenschutz (EF000139) | sonstige |
| Halogenfrei (EF000025) | Nein |
| Schutzart (IP) (EF005474) | IP66 |
| Farbe (EF000007) | schwarz |
| Biegeschutz (EF000734) | Nein |
| Mit Gegenmutter (EF005049) | Nein |
| In Öffnung einrastend (EF012547) | Nein |
| Ausführung (EF000010) | gerade |
| Mehrfach Dichteinsatz (EF005004) | Nein |
| Flachkabelverschraubung (EF004685) | Nein |
| Art der Dichtung (EF001217) | EV009696 |
| Teilbare Verschraubung (EF005337) | Nein |
| Einsatztemperatur (EF001742) | -40 °C |
| Explosionsgeprüfte Ausführung (EF004191) | Nein |
| Für Ex-Zone Gas (EF005728) | ohne |
| Für Ex-Zone Staub (EF008404) | ohne |
| Für bewehrte Kabel (EF012184) | Nein |
| EMV-Ausführung (EF001062) | Nein |
| Geschirmt (EF000881) | Nein |
| Druckausgleichend (EF024919) | Nein |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX SENSOR AKTOR VERKABELUNG DE.pdf | 57 Mbytes |
|
