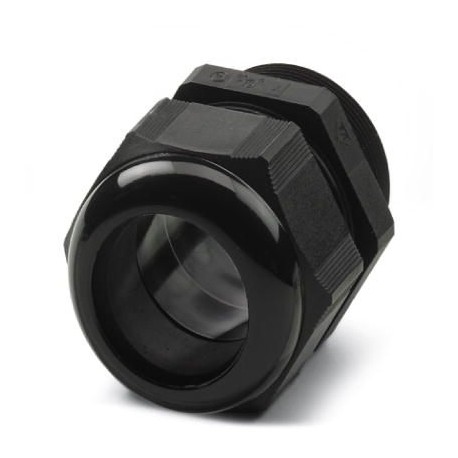

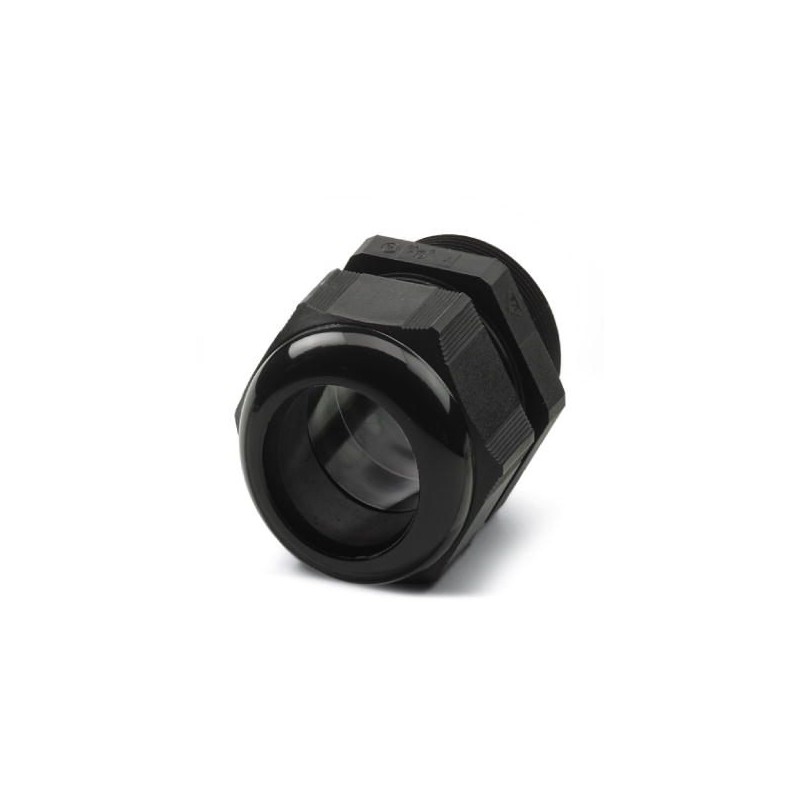

G-INS-PG48-M68N-PNES-BK 1424504 PHOENIX CONTACT Pressacavo
G-INS-PG48-M68N-PNES-BK
1424504
PHOENIX_CONTACT
Pressacavo
Pressacavo, materiale di collegamento a vite: PA, diametro esterno del cavo 34 mm ... 44 mm, schermatura: no, filettatura di collegamento: Pg48, colore: nero profondo RAL 9005
sistemi di introduzione per cavi/conduttori > Pressacavo
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione quattro cento venti quattro mila cinque cento quattro |
|---|---|
| Unità d'imballaggio | 1 pc |
| Pagina del catalogo | Pagina 695 (C-2-2017) |
| GTIN | 4055626373348 |
| Peso per Pezzo (escluso imballaggio) | 99.200 g |
| Personalizzato numero di tariffa | Trenta nove millioni due cento sessanta nove mila novanta sette |
| Paese di origine | TR (Turchia) |
Dimensioni
| Lunghezza | 68 mm |
|---|---|
| Chiave a brugola, il dado e la | 65 mm |
| Chiave a brugola, supporto | 65 mm |
| Esagono quota angolare | 72.2 mm |
| Lunghezza della filettatura | 14 mm |
| Di alimentazione attraverso il foro di diametro | 59.4 mm ... 59,7 mm |
| Esterno diametro del cavo | 34 mm 44 mm ... |
| 34 mm ... 44 mm (per UL 514 B) |
Condizioni ambientali
| Grado di protezione | IP68 (5 bar / 0,5 h) |
|---|---|
| Temperatura ambiente (esercizio) | -20 °C ... 100 °C (statico) |
Generale
| No. di conduttori | Uno |
|---|---|
| Pressacavo in materiale | PA |
| Cavo materiale di tenuta | Neoprene |
| Classe di infiammabilità secondo UL 94 | V2 |
| V2 (Custodia) | |
| Schermato | no |
| Tipo filettatura di connessione lato | Pg48 |
| Tipo filettatura sul lato connessione | Pg48 |
| Coppia | 14 Nm (dado) |
| 14 Nm (boccola) | |
| 20 Nm (per UL514 B: dado) | |
| Colore | jet nero RAL 9005 |
| Istruzioni di montaggio | 1) Montare il raccordo a vite del supporto nell'alloggiamento mediante la corretta coppia di serraggio 2) Inserire il cavo di alimentazione 3) Serrare il dado utilizzando la corretta coppia di serraggio |
| Produttore | BIMED |
| Produttore Denominazione | BS-30 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 5.1Venti sette millioni cento quaranta nove mila cento noveeCl@ss 6.0Venti sette millioni cento quaranta nove mila centoeCl@ss 7.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 8.0Venti sette millioni cento quaranta nove mila cento noveeCl@ss 9.0Venti sette millioni cento quaranta quattro mila quattro cento trenta due
| Caratteristica | Valore |
|---|---|
| tipo di filettatura (EF001758) | PG |
| dimensione nominale della filettatura in pollici NPT/filettatura gas (EF007838) | altro |
| lunghezza della filettatura (EF000368) | 14 mm |
| apertura di chiave (EF000177) | 65 mm |
| misura angolare dell'esagono (EF005268) | 72.2 mm |
| adatto per diametro cavo (EF005466) | 34 mm |
| materiale (EF002169) | altro |
| qualità del materiale (EF001257) | altro |
| protezione della superfice (EF000139) | altro |
| senza alogeni (EF000025) | No |
| grado di protezione (IP) (EF005474) | IP66 |
| colore (EF000007) | nero |
| protezione contro la piegatura (EF000734) | No |
| con controdado (EF005049) | No |
| con arresto nell'apertura (EF012547) | No |
| versione (EF000010) | diritto |
| inserto di tenuta multiplo (EF005004) | No |
| raccordo a vite cavo piatto (EF004685) | No |
| tipo di guarnizione (EF001217) | EV009696 |
| raccordo a vite divisibile (EF005337) | No |
| temperatura di impiego (EF001742) | -40 °C |
| versione antideflagrante testata (EF004191) | No |
| per zona antideflagrante gas (EF005728) | senza |
| per zona antideflagrante polvere (EF008404) | senza |
| per cavi armati (EF012184) | No |
| versione EMC (EF001062) | No |
| schermato (EF000881) | No |
| con compensazione di pressione (EF024919) | No |
