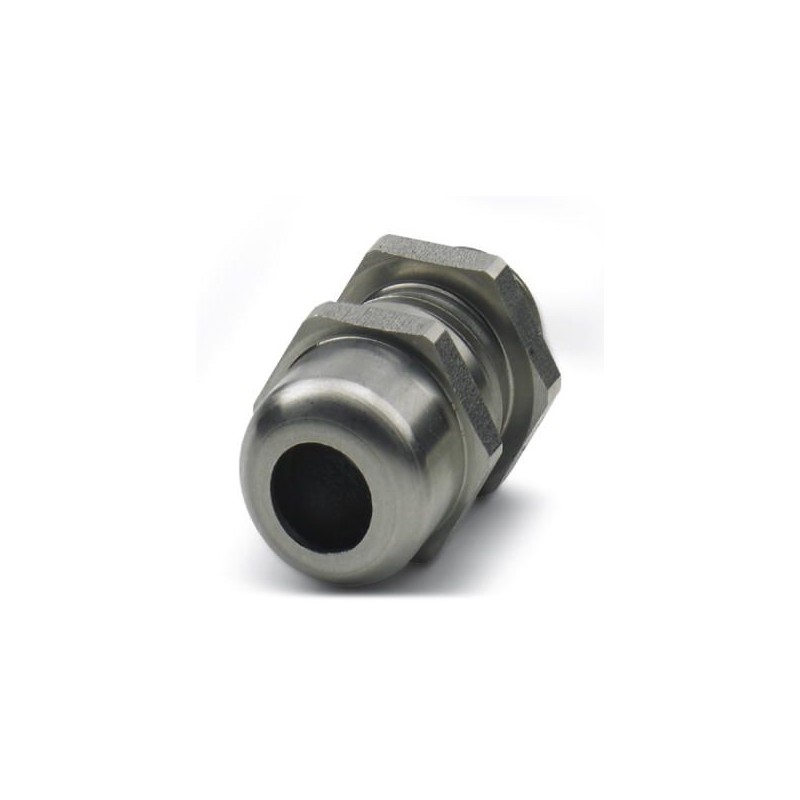

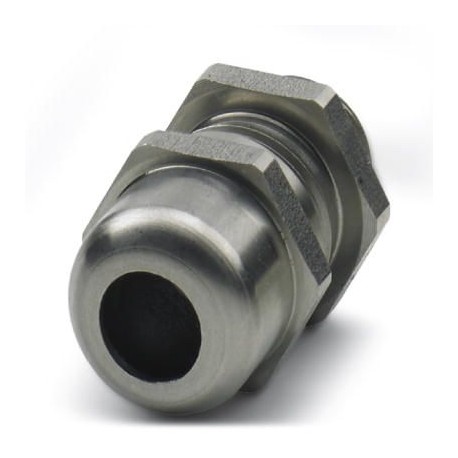

G-INS-M20-M68N-SNES-S 1424543 PHOENIX CONTACT Kabelverschraubung
G-INS-M20-M68N-SNES-S
1424543
PHOENIX_CONTACT
Kabelverschraubung
Kabelverschraubung, verschraubtes Anschlussmaterial: Edelstahl 1.4305, Außendurchmesser des Kabels 6 mm ... 12 mm, Schirmung: nein, Anschlussgewinde: M20 x 1,5, Farbe: silber, mit O-Ring
Einführungssysteme für Kabel/Leitungen > Kabelverschraubung
Industrielle Steckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Eine Million vier hundert vier und zwanzig tausend fünf hundert drei und vierzig |
|---|---|
| Verpackungseinheit | 1 pc |
| Katalog Seite | Seite 700 (C-2-2017) |
| GTIN | 4055626374482 |
| Gewicht pro Stück (exklusive Verpackung) | 29.400 g |
| Custom tariff number | Drei und siebzig Millionen zwei hundert neun und sechzig tausend acht und neunzig |
| Herkunftsland | TR (Türkei) |
Abmessungen
| Länge | 33 mm |
|---|---|
| Schlüsselweite, überwurfmutter | 22 mm |
| Schlüsselweite, Unterstützung | 22 mm |
| Sechskant-Winkel-dimension | 24,5 mm |
| Länge der Anschluss-Gewinde | 8 mm |
| Durchgangs-Loch Durchmesser | 20.1 mm 20,3 mm ... |
| Externe Durchmesser Kabel | 6 mm ... 12 mm |
| 10 mm ... 12 mm (für UL-514 B) |
Umgebungsbedingungen
| Schutzart | IP68 (5 bar, 30 min.) |
|---|---|
| IP66 | |
| IP69 | |
| Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C (statisch) |
Allgemeine
| Nein. der Leiter | Eins |
|---|---|
| Kabelverschraubung material | Edelstahl 1.4305 |
| Material, einfügen | Polyamid 6 |
| Kabel Dichtung material | Neopren |
| Dichtungsmaterial | Perbunan (O-ring) |
| Abgeschirmt | keine |
| Gewindeart Anschlussseite | M20 x 1,5 |
| Thread-Typ auf Anschlussseite | M20 |
| Drehmoment | 8 Nm (überwurfmutter) |
| 8 Nm (kabeltülle) | |
| 6 Nm (für UL514 B: überwurfmutter) | |
| Farbe | Silber |
| Auswirkungen der Kategorie | Zwei |
| Ausführung der Zugentlastung | Ein |
| Montage-Anleitung | 1) Mount Schraub-Anschluss-Unterstützung im Gehäuse mit dem richtigen Drehmoment 2) Insert-Kabel 3) befestigen Sie die überwurfmutter mit dem richtigen Drehmoment |
| Hersteller | BIMED |
| Hersteller Bezeichnung | BMSC-02 |
Environmental Product Compliance
| REACh-SVHC | Blei 7439-92-1 |
|---|---|
| China RoHS | Umweltfreundliche Nutzung Zeitraum = 50 |
| Für details über gefährliche Stoffe gehen Sie zur Registerkarte "Downloads" in der Kategorie "Erklärung des Herstellers" |
Klassifikationen
eCl@ss 5.1Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 6.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hunderteCl@ss 7.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 8.0Sieben und zwanzig Millionen eins hundert neun und vierzig tausend eins hundert neuneCl@ss 9.0Sieben und zwanzig Millionen eins hundert vier und vierzig tausend vier hundert zwei und dreißig
