> PHOENIX_CONTACT>Leiterplattensteckverbinder>FRONT-MC 1,5/20-ST-3,81 BK 1800213 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A, Polz..
Vorheriges Produkt Nächstes Produkt

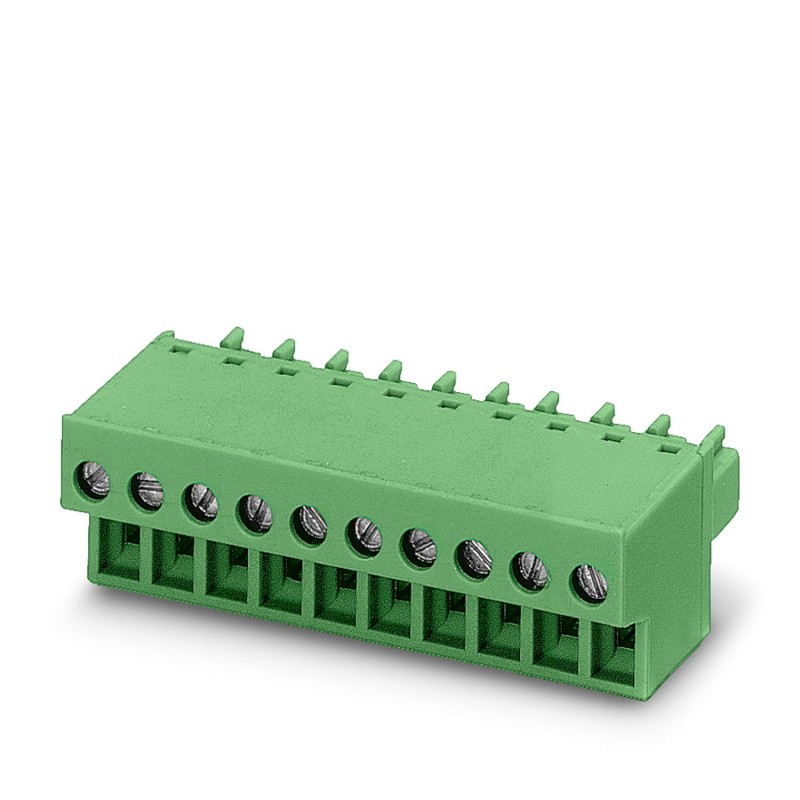

FRONT-MC 1,5/20-ST-3,81 BK 1800213 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A, Polz.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRONT-MC 1,5/20-ST-3,81 BK 1800213 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A, Polz..

FRONT-MC 1,5/20-ST-3,81 BK

1800213

PHOENIX_CONTACT

50

Artikel auf Anfrage, das gebe keine Rückkehr.

Connector for printed circuit board, Nennstrom: 8 A, Polzahl: 20, raster: 3,81 mm, Anschlussart: Verbindung von Schraube-auf der Vorderseite, Farbe: schwarz, Oberfläche Kontakte: Zinn

Steckverbinder für Leiterplatte, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Nennspannung (III/2): 160 V, Kontaktfläche: Zinn, Kontakttyp: Buchse, Anzahl der Potentiale: 20, Anzahl der Reihen: 1, Anzahl der Pole: 20, Anzahl der Anschlüsse: 20, Artikelfamilie: FRONT-MC 1,5/.. -ST, Rastermaß: 3,81 mm, Anschlussart: Frontverschraubung, Schraubklemmform: L Längsschlitz, Anschlussrichtung Leiter/Leiterplatte: 0°, Stecksystem: COMBICON MC 1,5, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: boxed

PCB-Stecker, Nennquerschnitt: 1,5 mm², Farbe: schwarz, Nennstrom: 8 A, Maßspannung (III/2): 160 V, Kontaktfläche: Sn, Kontaktverbindungstyp: weiblich, Anzahl der Potentiale: 20, Anzahl der Reihen: 1, Anzahl der Polen: 20, Anzahl der Anschlüsse: 20, Produktserie: FRONT-MC 1,5/.. -ST, Pitch: 3,81 mm, Verbindungstyp: Vordere Schraubverbindung, Schraubbefestigungsform: L Längsschlitz, Leiter-/Platinenanschlussrichtung: 0 °, Steckersystem: COMBICON MC 1.5, Verriegelung: keine, Befestigungsart: keine, Verpackungstyp: verpackt in Karton

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Gesamtpreis: $1,273.01
Stückpreis: $25.46
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ProdukttypLeiterplatten-Steckverbinder
ProduktfamilieFRONT-MC 1,5/.. -ST
ProduktlinieCOMBICON Steckverbinder S
Anzahl der Pole20
Schritt3,81 Millimeter
Anzahl der Anschlüsse20
Anzahl der Zeilen1
Anzahl der Potentiale20
Status der Datenpflege
Überprüfung des Artikels01
Bemessungsstrom IN8 A
Nennspannung UN160 V
Spezifischer Massenwiderstand1,6 mΩ
Auslegungsspannung (III/3)160 V
Impulsspannung (III/3)2,5 kV
Auslegungsspannung (III/2)160 V
Dimensionierung Impulsspannung (III/2)2,5 kV
Auslegungsspannung (II/2)320 V
Impulsspannung (II/2)2,5 kV
Verbindungstechnik
TypNorm
Steckverbinder-SystemCOMBICON MC 1.5
Nennquerschnitt1,5 mm²
Art der KontaktverbindungWeiblich
Blockierung
Art der Klemmungabwesend
Aufspannflanschabwesend
Leiter-Anschluss
VerbindenFrontseitige Verschraubung
Richtung der Leiter-/Platinenverbindung0 °
Starrer Leiterquerschnitt0,14 mm² ... 1,5 mm²
Flexibler Leiterquerschnitt0,14 mm² ... 1,5 mm²
Leiterquerschnitt AWG28 ... 16
Flexibler Leiterquerschnitt mit Kabelschuh ohne Kunststoffkragen0,25 mm² ... 1,5 mm²
Flexibler Leiterquerschnitt mit montierter Lasche und Kunststoffmanschette0,25 mm² ... 0,5 mm²
2 Leiter mit identischem Querschnitt, starr0,14 mm² ... 0,5 mm²
2 Leiter mit identischem flexiblen Querschnitt0,14 mm² ... 0,75 mm²
2 Leiter gleichen flexiblen Querschnitts mit Aderendhülse ohne Kunststoffkragen0,25 mm² ... 0,34 mm²
2 Leiter mit identischem Querschnitt flexibel mit TWIN-Klemmhülse mit Kunststoffkragen0,5 mm² ... 0,5 mm²
Puffer Messgerät a x b / Durchmesser2,4 mm x 1,5 mm / 1,6 mm
Länge des abzumantelnden Abschnitts9 mm
Schraubenkopf vom Typ GerätLängsschlitz (L)
Anzugsmoment0,22 Nm ... 0,25 Nm
Indikationen für Aderendhülsen ohne Isolationskragen
Kabelschuh ohne Isolierkragen, nach DIN 46228-1Querschnitt: 0,25 mm²; Länge: 7 mm 9 mm
Querschnitt: 0,34 mm²; Länge: 7 mm 9 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,75 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 1 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 1,5 mm²; Länge: 9 mm
Indikationen für Aderendhülsen mit Isolationskragen
Kabelschuh mit Isolierkragen, nach DIN 46228-4Querschnitt: 0,25 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,34 mm²; Länge: 8 mm ... 9 mm
Querschnitt: 0,5 mm²; Länge: 8 mm ... 9 mm
Materialinformationen - Ansprechpartner
HinweisEntspricht WEEE/RoHS, keine fadenförmigen Materialien gemäß IEC 60068-2-82/JEDEC JESD 201
KontaktmaterialCu-Legierung
OberflächengüteFeuerverzinkung
Metalloberfläche, Anschlussstelle (Deckschicht)Zinn (4 - 8 μm Sn)
Kontaktzone der Metalloberfläche (Oberflächenschicht)Zinn (4 - 8 μm Sn)
Materialinformationen - Koffer
Farbe (Gehäuse)Schwarz (9005)
DämmstoffPAPA
Dämmstoff-GruppeDas
CTI nach IEC 60112600
Brennbarkeitsklasse nach UL 94V0
Entflammbarkeitsindex von GWFI-Filament nach EN 60695-2-12850
GWIT-Glühfadenzündtemperatur nach EN 60695-2-13775
Brinell-Härteprüftemperatur nach EN 60695-10-2125 °C
Bemaßte Zeichnung
Schritt3,81 Millimeter
Breite [w]76,99 mm
Höhe [h]12,3 mm
Länge [l]21,7 mm
Prüfung der Leiterintegrität und -stabilität
Test-SpezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
ErgebnisTest bestanden
Zugversuch
Test-SpezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Leiterquerschnitt/Leitertyp/Zugkraft Nennwert/Istwert0,14 mm² / starr / > 10 N
0,14 mm² / flexibel / > 10 N
1,5 mm² / starr / > 40 N
1,5 mm² / flexibel / > 40 N
Einsteck-/Zugkraft
Test-SpezifikationDIN EN 60512-13-2:2006-11
ErgebnisTest bestanden
Anzahl der Zyklen25
Einsteckkraft pro Pol ca.7 N
Zugkraft pro Pol ca.:ein
Drehmoment-Test
Test-SpezifikationDIN EN 60999-1 (VDE 0609-1):2000-12
Widerstandsfähigkeit der Beschriftung
Test-SpezifikationDIN EN 60068-2-70:1996-07
ErgebnisTest bestanden
Polarisation und Kodierung
Test-SpezifikationDIN EN 60512-13-5:2006-11
ErgebnisTest bestanden
Sichtprüfung
Test-SpezifikationDIN EN 60512-1-1:2003-01
ErgebnisTest bestanden
Kontrolle der Abmessungen
Test-SpezifikationDIN EN 60512-1-2:2003-01
ErgebnisTest bestanden
Vibrationstest
Test-SpezifikationDIN EN 60068-2-6 (VDE 0468-2-6):2008-10
Frequenz10 - 150 - 10 Hz
Sweep-Geschwindigkeit1 Oktave/min
Amplitude0,35 mm (10 Hz ... 60,1 Hz)
Beschleunigung5g (60,1 Hz ... 150 Hz)
Prüfdauer pro Achse2,5 h
Anweisungen zum TestenX-, Y- und Z-Achse
Elektrische Lebensdauerkontrolle
Test-SpezifikationDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Vertikale Impulsspannung über dem Meeresspiegel2,95 kV
Massenwiderstand R11,6 mΩ
Massenwiderstand R21,7 mΩ
Rangierzyklen25
Isolationswiderstand zwischen zusammenhängenden Polen> 5 MΩ
Klimatisierung
Test-SpezifikationDIN EN ISO 6988:1997-03
Beanspruchung durch Korrosion0,2 DM3WISSEN2auf 300 DM3/40 °C/1 Zyklus
Stress durch Wärmeeinwirkung100 °C/168 h
Feste Wechselspannung1,39 kV
Umweltbedingungen
Umgebungstemperatur (Betrieb)-40 °C ... 100 °C (abhängig von der Derating-Kurve)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 70 °C
Relative Luftfeuchtigkeit (Transport und Lagerung)30 % ... 70 %
Umgebungstemperatur (Montage)-5 °C ... 100 °C
Thermischer Test Kontrollgruppe C
Test-SpezifikationDIN EN 60512-5-1:2003-01
Anzahl der geprüften Pole20
Isolationswiderstand
Test-SpezifikationDIN EN 60512-3-1:2003-01
Isolationswiderstand zwischen zusammenhängenden Polen> 5 MΩ
Kriechstrecke und Kriechstrecken
Test-SpezifikationDIN EN 60664-1 (VDE 0110-1):2008-01
Dämmstoff-GruppeDas
Widerstand gegen Oberflächenströme (DIN EN 60112 (VDE 0303-11))CTI 600
Bemessungs-Isolationsspannung (III/3)160 V
Bemessungsstoßspannung (III/3)2,5 kV
Mindestabstandswert - inhomogener Bereich (III/3)1,5 mm
Minimaler Kriechstreckenwert (III/3)2 mm
Bemessungs-Isolationsspannung (III/2)160 V
Bemessungsstoßspannung (III/2)2,5 kV
Minimaler Kriechstreckenwert - inhomogener Bereich (III/2)1,5 mm
Minimaler Kriechstreckenwert (III/2)1,5 mm
Bemessungs-Isolationsspannung (II/2)320 V
Bemessungs-Stoßspannung (II/2)2,5 kV
Minimaler Kriechstreckenwert - inhomogener Bereich (II/2)1,5 mm
Minimaler Kriechstreckenwert (II/2)1,6 mm
VerpackungVerpackt im Karton

ETIM for 1800213 Steckverbinder (EC002638)
Merkmal Wert
Verbindungsart (EF000064) sonstige
Kontaktausführung (EF001587) Buchse
Polzahl (EF001391) 20
Anzahl der Steckkontaktreihen (EF006935) 1
Rastermaß der Kontakte (EF007326) 3.81 mm
Rastermaß der Anschlüsse (EF006827) 3.81 mm
Winkel Kontakt/Leiteranschluss (EF007546) sonstige
Bemessungsstrom In (EF008250) 8 A
Bemessungsspannung (EF000228) 160 V
Bemessungsstoßspannung (EF002993) 2.5 kV
Überspannungskategorie (EF006785) III
Verschmutzungsgrad (EF006786) 2
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse (EF007341) 0.14 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse (EF007339) 0.25 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 0.14 mm²
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Anschließbare Kabeltype (EF006816) Rundkabel
Werkstoff der Kontaktbeschichtung (EF004020) Zinn
Werkstoff des Kontaktes (EF007544) Kupfer
Werkstoff des Isolierkörpers (EF007543) Polyamid (PA)
Werkstoff des Gehäuses (EF001596) sonstige
Gehäusefarbe (EF000136) schwarz
Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) V0
Betriebstemperatur (EF002393) -40 °C

Datasheet - PDF

▲
