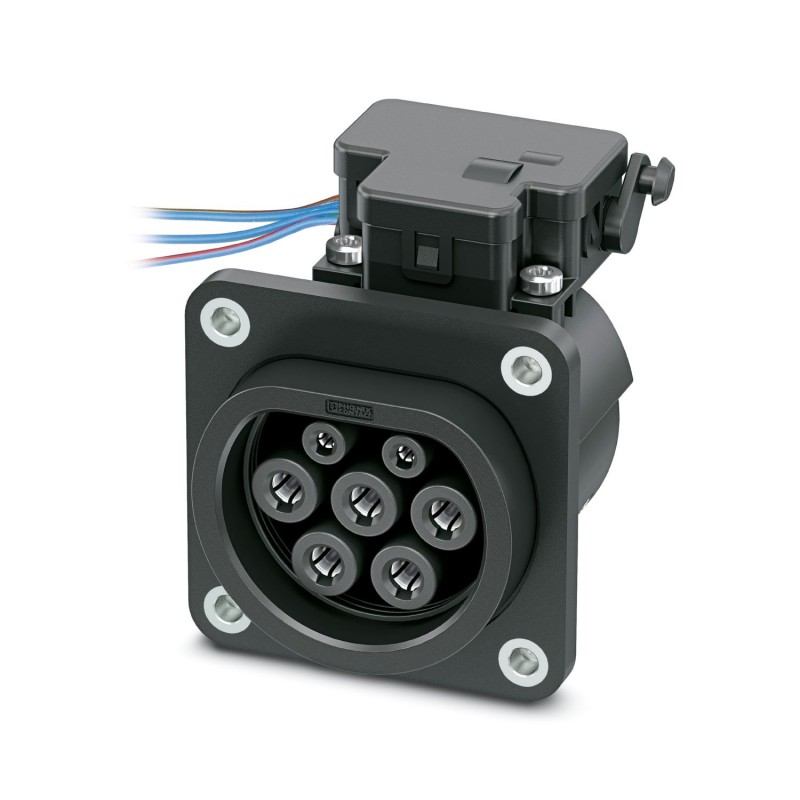

EV-T2M3SE24-3AC32A-0,7M6,0E14 1627987 PHOENIX CONTACT Infrastruktur-Ladedose
EV-T2M3SE24-3AC32A-0,7M6,0E14
1627987
PHOENIX_CONTACT
Infrastruktur-Ladedose
CHARX connect, Infrastruktur-Ladebox, Frontdeckel-Verschraubung, Optimierte Ein- und Aussteckkräfte, Zum Laden von Elektrofahrzeugen (EV) mit Wechselstrom (AC), Kompatibel mit Ladesteckern für Infrastrukturen, Typ 2, IEC 62196-2, 32 A / 480 V (AC), Einzelleiter, Länge: 0,7 m, Verriegelungsantrieb: 24 V, 4-polig, Rückwandmontage, Generation 1 Easy Mount, "PHOENIX CONTACT"-Logo
CHARX connect, Infrastruktur-Ladedose, optimierte Steck- und Ziehkräfte, zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV), Typ 2, IEC 62196-2, 32 A / 480 V (AC), Einzeladern, Länge: 0,7 m, Verriegelungsaktuator: 24 V, 4-polig, Rückwandmontage, Gehäuse: schwarz, PHOENIX CONTACT-Logo
Industrie- und Sondersteckvorrichtungen > Ladesteckvorrichtung E-Mobility
E-Mobilität
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Produkttyp | Infrastruktur-Ladedose |
| Produktfamilie | CHARX connect |
| Anwendung | zum Laden mit Wechselstrom (AC) von Elektrofahrzeugen (EV) |
| kompatibel zu Infrastruktur-Ladesteckern | |
| Ausstattung | optimierte Steck- und Ziehkräfte |
| Aufgebrachtes Logo | PHOENIX CONTACT-Logo |
| Ladestandard | Typ 2 |
| Lademodus | Mode 3, Case B |
| Art der Signalübertragung | Pulsweitenmodulation |
| Hinweis zur Anschlussart | Crimpanschluss, nicht trennbar |
| Art des Ladestroms | AC 3-phasig |
| Ladeleistung | 26,6 kW |
| Ladestrom | 32 A |
| Leistungskontakt | |
| Anzahl | 5 (L1, L2, L3, N, PE) |
| Bemessungsspannung | 480 V AC |
| Bemessungsstrom | 32 A |
| Signalkontakt | |
| Anzahl | 2 (CP, PP) |
| Bemessungsspannung | 30 V AC |
| Bemessungsstrom | 2 A |
| Verriegelungsaktuator | |
| Betriebsspannung | 24 V |
| Hinweis Polzahl | 4-polig |
| Position des Verriegelungsaktuators | mittig oben |
| Verriegelungsaktuator | |
| Betriebsspannung | 24 V |
| Hinweis Polzahl | 4-polig |
| Position des Verriegelungsaktuators | mittig oben |
| Möglicher Spannungsversorgungsbereich am Motor | 22 V ... 26 V |
| Maximale Spannung zur Detektion der Verriegelung | 30 V |
| Typischer Motorstrom bei der Verriegelung | 0,05 A |
| Sperrstrom des Motors | max. 0,5 A |
| Max. Verweildauer mit Sperrstrom | 1 s |
| Empfohlene Anpassungszeit | 600 ms |
| Pausenzeit nach einem Ein- oder Ausfahrweg | 3 s |
| Lebensdauer Steckzyklen | > 10000 Lastzyklen |
| Verriegelungserkennung | vorhanden |
| Mechanische Notentriegelung | vorhanden |
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
| Leitungslänge | 0,5 m |
| Kabelaufbau | 4 x 0,5 mm² |
| Biegeradius | min. 15 mm |
| Kabelaußendurchmesser | 1,60 mm ±0,02 mm |
| Kabelgewicht | 7,00 kg/km |
| Leitungs-Widerstand | ≤ 37,1 Ω/m |
| Einzelader, Farbe | BU/RD, BU/GN, BU/YE, BU/BN |
| Farbe (Gehäuse) | schwarz (9005) |
| Material (Gehäuse) | Kunststoff |
| Material (Kontaktoberfläche) | Silber |
| Leitungslänge | 0,7 m (AC-Leitungen) |
| 0,5 m (Verriegelungsaktuator-Leitungen) | |
| Leitungsart | Einzeladern |
| Leitungsaufbau | 5x 6,0 mm² + 2x 0,5 mm² |
| Mechanische Daten | |
| Steckzyklen | > 10000 |
| Steckkraft | < 100 N (Optimiert) |
| Ziehkraft | < 100 N (Optimiert) |
| Umgebungsbedingungen | |
| Umgebungstemperatur (Betrieb) | -30 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 80 °C |
| Höhenlage | 5000 m (über dem Meeresspiegel) |
| Normen | |
| Normen/Bestimmungen | IEC 62196-2 |
| Montageart Infrastruktur-Ladedose | Rückwandmontage (Frontneigung 0° bis 90° möglich) |
| Montageart Schutzdeckel | vorderseitig (separat erhältlich) |
| Durchmesser Befestigungsbohrung | 7,00 mm (ø) |
