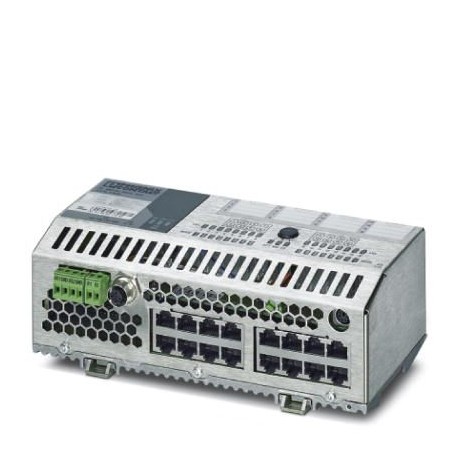

FL SWITCH SMCS 16TX 2700996 PHOENIX CONTACT Industrial Ethernet Switch Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FL SWITCH SMCS 16TX 2700996 PHOENIX CONTACT Industrial Ethernet Switch

FL SWITCH SMCS 16TX

2700996

PHOENIX_CONTACT

Industrial Ethernet Switch

Smart Managed Compact Ethernet Switch mit 16 10/100 MBit/s RJ45-Ports

Ethernet Smart Managed Compact Switch mit 16 10/100 MBit/s RJ45-Ports

Mehr Infos


I / O

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Technische Daten
Maße
Breite214 mm
Höhe110 mm
Tiefe69 mm
Materialangaben
Farbegrau-aluminium
Material BodenplatteAluminiumdruckguss, korrosionsbeständig
Material GehäuseEdelstahl 1.4301
Montage
MontageartTragschienenmontage
Schnittstellen
Ethernet (RJ45)
AnschlussartRJ45
Hinweis zur AnschlussartAutonegotiation und Autocrossing
Übertragungsgeschwindigkeit10/100 MBit/s
ÜbertragungsphysikKupfer
Übertragungslänge100 m (pro Segment)
Signal-LEDsVersorgungsspannung, Datenübertragung, Fehler, Link, Activity
Anzahl der Kanäle16 (RJ45-Ports)
Seriell (RS-232)
AnschlussartRS-232-C, 6-polige MINI-DIN-Buchse (PS/2)
Artikeleigenschaften
ProdukttypSwitch
ProduktfamilieManaged Switch SMCS
BauformBlockbauweise
MTTF406,72 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %)
200,07 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %)
30,21 Jahre
Datenpflegestand
Artikelrevision06
Isolationseigenschaften
SchutzklasseIII (VDE 0106)
Switch-Funktionen
DiagnosefunktionenRMON History
N:1-Portmirroring
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
ACD (Address Conflict Detection)
GrundfunktionalitätStore-and-forward Switch normkonform IEEE 802.3 4 Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, Port-Mirroring, integrierte Web-Server-Funktion, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Medien Redundanz Protokoll (MRP).
Meldekontakt Ansteuerspannung24 V (typisch)
Meldekontakt Ansteuerstrom190 mA (maximal)
PROFINET-Conformance-KlasseConformance-Class B
PROFINET-GerätefunktionPROFINET-IO Device
Fast Startup
FilterfunktionenQuality of Service (4 Prioritätsklassen)
Port-Priorisierung
VLAN
IGMP Snooping (128 Gruppen)
IGMP Query
Auto-Query-Port
Extended Multicast Filtering
Static Multicast Filtering
MAC-Adresstabelle16000
ManagementWeb-based Management (HTTP)
SNMP v1/v2
Serielle Schnittstelle (V.24)
RedundanzMRP (Media Redundancy Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
Status- und DiagnoseanzeigenLEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link und umschaltbar Activity/Speed/Duplex)
Unterstützte BrowserInternet Explorer ab Version 5.5
Weitere FunktionenBootP
DHCP-Client
ZeitsynchronisationSNTP
Security-Funktionen
GrundfunktionalitätStore-and-forward Switch normkonform IEEE 802.3 4 Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, Port-Mirroring, integrierte Web-Server-Funktion, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Medien Redundanz Protokoll (MRP).
Link Layer Discovery Protocol (LLDP)nach Protokoll 802.2
Elektrische Eigenschaften
Stromaufnahme190 mA
Maximale Verlustleistung bei Nennbedingung4,56 W
Prüfstrecke500 V DC 1 min.
ÜbertragungsmediumKupfer
Versorgung
Versorgungsspannung (DC)24 V DC (redundant)
Versorgungsspannungsbereich18 V DC ... 32 V DC
Anschluss Versorgungüber COMBICON, max. Leiterquerschnitt 2,5 mm²
Restwelligkeit3,6 VPP(innerhalb des zulässigen Spannungsbereiches)
Stromaufnahme typisch200 mA (bei US= 24 V DC)
Stromaufnahme190 mA
Funktion
Meldekontakt Ansteuerspannung24 V (typisch)
Meldekontakt Ansteuerstrom190 mA (maximal)
Anschlussdaten
AnschlussartSchraubanschluss
Leiterquerschnitt starr0,2 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 2,5 mm²
Leiterquerschnitt AWG24 ... 12
Abisolierlänge7 mm
Umwelt- und Lebensdauerbedingungen
Umgebungsbedingungen
SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 70 °C (keine Betauung)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)5 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)5 % ... 95 % (keine Betauung)
Vibration (Betrieb)nach IEC 60068-2-6: 5g, 150 Hz
Luftdruck (Betrieb)86 kPa ... 108 kPa (2000 m üNN)
Luftdruck (Lagerung/Transport)66 kPa ... 108 kPa (3500 m üNN)
Normen und Bestimmungen
Frei von lackbenetzungsstörenden SubstanzenJa
EMV-Daten
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2014/30/EU
Konformität zu EMV-RichtlinienIEC 61000-6-2 IEC 61000-4-2 (ESD) Kriterium B
IEC 61000-4-3 (Elektromagnetische Felder) Kriterium A
IEC 61000-4-4 (Burst) Kriterium B
IEC 61000-4-5 (Surge) Kriterium B
IEC 61000-4-6 (Leitungsgeführte Störfestigkeit) Kriterium A
StörfestigkeitEN 61000-6-2:2005
StörabstrahlungEN 61000-6-3
Systemeigenschaften
Funktionalität
GrundfunktionalitätStore-and-forward Switch normkonform IEEE 802.3 4 Prioritätsklassen nach IEEE802.1 P TCP/IP-Protokoll, BootP-fähig, Port-Mirroring, integrierte Web-Server-Funktion, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), PROFINET Device, Medien Redundanz Protokoll (MRP).
Systemvoraussetzungen
Unterstützte BrowserInternet Explorer ab Version 5.5
Signalisierung
StatusanzeigeLEDs: US1, US2 (Spannungsversorgung), Fail (Alarmkontakt), je 2 LEDs pro Ethernet Port (Link und umschaltbar Activity/Speed/Duplex)

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX AUTOMATION DE.pdf 35 Mbytes
PHOENIX CONTACT-2700996-FL SWITCH SMCS 16TX 119 Kbytes PHOENIX CONTACT-2700996-FL SWITCH SMCS 16TX
