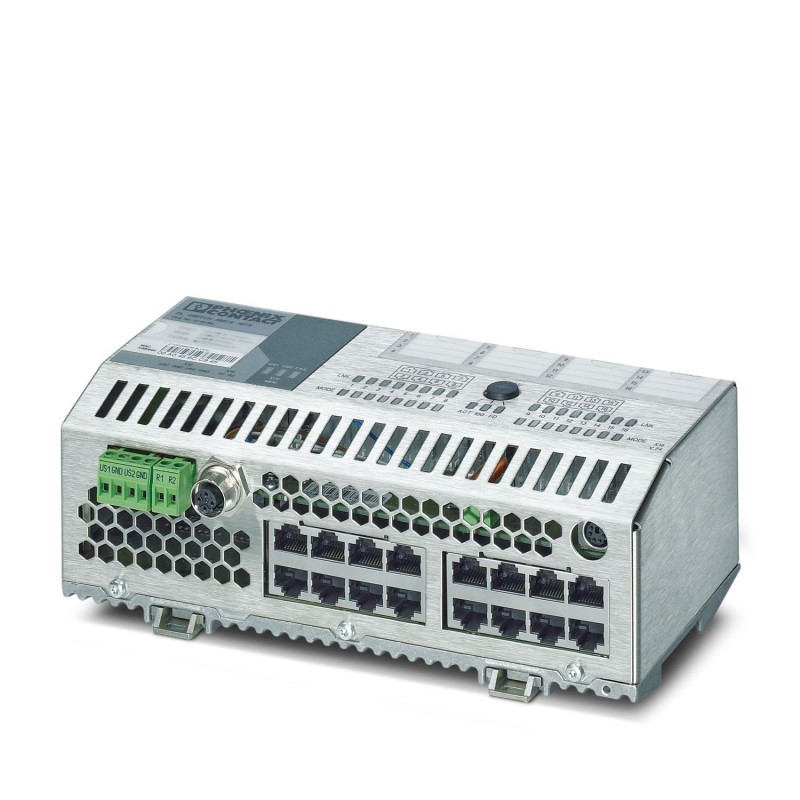

FL SWITCH SMCS 16TX 2700996 PHOENIX CONTACT Industrial Ethernet Switch
FL SWITCH SMCS 16TX
2700996
PHOENIX_CONTACT
Industrial Ethernet Switch
Commutateur Ethernet compact géré intelligent avec 16 ports RJ45 10/100 MBit/s
Switch smart compact administrable Ethernet avec 16 ports RJ45 10/100 MBit/s
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Caractéristiques techniques
Dimensions
| Largeur | 214 mm |
| Hauteur | 110 mm |
| Profondeur | 69 mm |
Indications sur les matériaux
| Coloris | aluminium gris |
| Plaque-support du matériel | Aluminium coulé sous pression, résistant à la corrosion |
| Matériau du boîtier | Acier inoxydable 1.4301 |
Montage
| Type de montage | Montage sur rail DIN |
Interfaces
| Ethernet (RJ45) | |
| Type de raccordement | RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s |
| Physique de transmission | Cuivre |
| Distance de transmission | 100 m (par segment) |
| LED de signalisation | Tension d'alimentation, transmission de données, erreur, lien, activité |
| Nombre de voies | 16 (Ports RJ45) |
| série (RS-232) | |
| Type de raccordement | RS-232-C, connecteur MINI-DIN à 6 broches (PS/2) |
Propriétés du produit
| Type de produit | Switch |
| Gamme de produits | Managed Switch SMCS |
| Type | Monobloc |
| MTTF | 406,72 Années (SN 29500 standard, température 25 °C, cycle de travail 21 %) |
| 200,07 Années (SN 29500 standard, température 40 °C, cycle de travail 34,25 %) | |
| 30,21 Années | |
| État de la gestion des données | |
| Révision de l'article | 06 |
| Propriétés d'isolation | |
| Classe de protection | III (VDE 0106) |
| Fonctions switch | |
| Fonctions de diagnostic | RMON History |
| N:1-Portmirroring | |
| LLDP (Link Layer Discovery Protocol) | |
| SNMP-Traps | |
| ACD (Address Conflict Detection) | |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 4 classes de priorité selon IEEE802.1, protocole PTCP/IP, capacité BootP, port mirroring, fonction serveur web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), périphérique PROFINET, protocole de redondance moyenne (MRP). |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | 190 mA (maximum) |
| Classe de conformité PROFINET | Conformance-Class B |
| Fonction des appareils PROFINET | PROFINET-IO Device |
| Fast Startup | |
| Fonctions de filtre | Quality of Service (4 catégories de priorité) |
| Port-Priorisierung | |
| VLAN | |
| IGMP Snooping (128 groupes) | |
| IGMP Query | |
| Auto-Query-Port | |
| Extended Multicast Filtering | |
| Static Multicast Filtering | |
| Tableau d'adresses MAC | 16000 |
| Gestion | Gestion basée sur le web (HTTP) |
| SNMP v1/v2 | |
| Interface série (V.24) | |
| Redondance | MRP (Media Redundancy Protocol) |
| RSTP (Rapid Spanning Tree Protocol) | |
| FRD (Fast Ring Detection) | |
| Large Tree Support | |
| Indicateurs d'état et de diagnostic | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link et duplex commutable Activity/Speed) |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
| Autres fonctions | BootP |
| DHCP-Client | |
| Synchronisation dans le temps | SNTP |
| Fonctions de sécurité | |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 4 classes de priorité selon IEEE802.1, protocole PTCP/IP, capacité BootP, port mirroring, fonction serveur web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), périphérique PROFINET, protocole de redondance moyenne (MRP). |
| Link Layer Discovery Protocol (LLDP) | Suivant le protocole 802.2 |
Propriétés électriques
| Courant absorbé | 190 mA |
| Puissance dissipée maximale en condition nominale | 4,56 W |
| Section contrôlée | 500 V DC 1 min. |
| Support de transmission | Cuivre |
| Alimentation | |
| Tension d'alimentation (DC) | 24 V DC (redondante) |
| Plage de tension d'alimentation | 18 V DC ... 32 V DC |
| Raccordement alimentation | Par MINICONNEC, section maximale des conducteurs 2,5 mm² |
| Ondulation résiduelle | 3,6 VCC(à l'intérieur de la plage de tension admissible) |
| Courant absorbé typique | 200 mA (pour US= 24 V DC) |
| Courant absorbé | 190 mA |
| Fonction | |
| Contact de signalisation tension de commande | 24 V (typique) |
| Contact de signalisation courant de commande | 190 mA (maximum) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur AWG | 24 ... 12 |
| Longueur à dénuder | 7 mm |
Conditions environnementales et de durée de vie
| Conditions ambiantes | |
| Indice de protection | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (fonctionnement) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
| Pression atmosphérique (service) | 86 kPa ... 108 kPa (2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (altitude 3500 mètres) |
Normes et spécifications
| Exempt de substances néfastes à l'application d'enduits | Oui |
Données CEM
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
| Conformité aux directives CEM | CEI 61000-6-2 CEI 61000-4-2 (Immunité aux décharges électrostatiques) Critère B |
| CEI 61000-4-3 (Immunité aux champs électromagnétiques rayonnés) Critère A | |
| CEI 61000-4-4 (Immunité aux transitoires rapides en salves) Critère B | |
| CEI 61000-4-5 (Immunité à l'onde de choc (foudre)) Critère B | |
| CEI 61000-4-6 (Immunité aux perturbations conduites) Critère A | |
| Immunité | EN 61000-6-2:2005 |
| Emission | EN 61000-6-3 |
Propriétés du système
| Fonctionnalité | |
| Fonctionnalité de base | Switch de type store and forward conforme à la norme IEEE 802.3, 4 classes de priorité selon IEEE802.1, protocole PTCP/IP, capacité BootP, port mirroring, fonction serveur web intégrée, Multicast Filtering, IGMP Snooping, VLAN, Rapid Spanning Tree (RSTP), périphérique PROFINET, protocole de redondance moyenne (MRP). |
| Configuration requise | |
| Navigateurs supportés | Internet Explorer version 5.5 ou sup. |
Signalisation
| Affichage d'état | LED : US1, US2 (alimentation en tension), Fail (contact d'alarme), toujours 2 LED par port Ethernet (Link et duplex commutable Activity/Speed) |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700996-FL SWITCH SMCS 16TX | 119 Kbytes |
|
