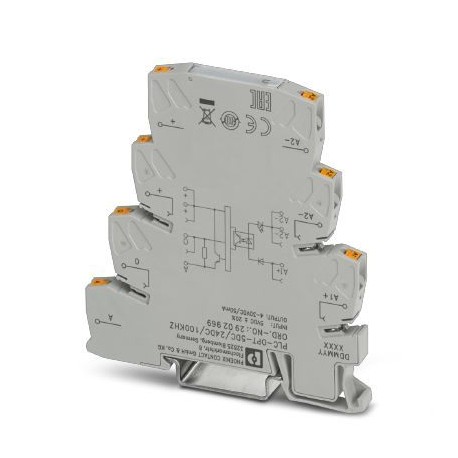

PLC-OPT- 5DC/ 24DC/100KHZ 2902969 PHOENIX CONTACT Solid-State-Relaismodul
PLC-OPT- 5DC/ 24DC/100KHZ
2902969
PHOENIX_CONTACT
Solid-State-Relaismodul
Eingang Halbleiterrelais, Übertragungsfrequenz 100 kHz, mit Kontrollleuchte und Schutzschaltung in Ein- und Ausgangskreis, Eingang: 5 V DC, Ausgang: 4 - 30 V DC/50 mA
Schnittstelle
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2902969 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 410 (C-5-2017) |
| GTIN | 4046356702010 |
| Gewicht pro Stück (exklusive Verpackung) | 32,860 g |
| Gewicht pro Stück (inklusive Verpackung) | 38,300 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
| Schutzart | IP20 |
Eingangsdaten
| Eingangsnennspannung UN | 5 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
| Eingangsspannungsbereich | 4 V DC ... 6 V DC |
| Schaltschwelle "0"-Signal bezogen auf UN | < 0,4 |
| Schaltschwelle "1"-Signal bezogen auf UN | > 0,8 |
| Typischer Eingangsstrom bei UN | 7 mA |
| Einschaltzeit typisch | 1,5 µs |
| Ausschaltzeit typisch | 2 µs |
| Betriebsspannungsanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Überspannungsbegrenzung | > 14 V |
| Übertragungsfrequenz | 100 kHz |
| Verlustleistung bei Nennbedingung | 0,04 W |
Ausgangsdaten
| Benennung | Ausgangsdaten |
|---|---|
| Ausgangsspannungsbereich | 4 V DC ... 30 V DC |
| Grenzdauerstrom | 50 mA |
| Ruhestrom | 4,3 mA |
| Überspannungsbegrenzung | > 35 V |
| Spannungsabfall bei max. Grenzdauerstrom | < 0,5 V |
| Ausgangsschaltung | 3-Leiter, massegebunden |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz |
Anschlussdaten 1
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Anschlussdaten 2
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Push-in-Anschluss |
| Abisolierlänge | 8 mm |
| Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 26 ... 14 |
Allgemein
| Prüfspannung Eingang/Ausgang | 2,5 kVeff(50 Hz, 1 min.) |
|---|---|
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
| Normen/Bestimmungen | DIN EN 50178 |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178 |
| Bemessungsisolationsspannung | 50 V DC |
| Bemessungsstoßspannung | 0,5 kV |
| Isolierung | Basisisolierung |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 5.027371001eCl@ss 5.127371000eCl@ss 6.027371600eCl@ss 7.027371604eCl@ss 8.027371604eCl@ss 9.027371604
