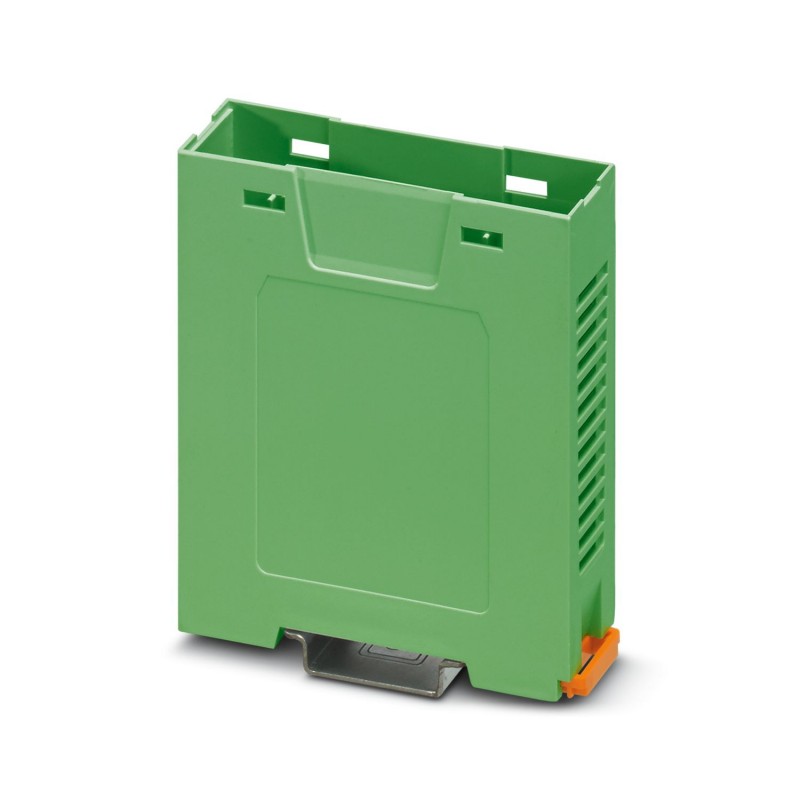

EH 22,5-B/ABS 2202197 PHOENIX CONTACT Gehäuseunterteil
EH 22,5-B/ABS
2202197
PHOENIX_CONTACT
10
Gehäuseunterteil
Schienenkasten, Unteres Gehäuse mit Bodenverankerung, hohe Bauform, mit Lüftungsschlitzen, Breite: 22,6 mm, Höhe: 75 mm, Tiefe: 87,3 mm, Farbe: grün (6021)
Tragschienengehäuse, Gehäuseunterteil mit Fußriegel, hohe Bauform, mit Lüftungsschlitzen, Breite: 22,6 mm, Höhe: 75 mm, Tiefe: 87,3 mm, Farbe: grün (ähnlich RAL 6021), Querverbindung: ohne Busverbinder, Polzahl Querverbinder: nicht relevant
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Montagehinweis | Beachten Sie bitte das Familiendatenblatt im Download-Bereich. |
| Produkttyp | Gehäuseunterteil |
| Gehäuseart | Tragschienengehäuse |
| Gehäuseserie | EH |
| Produktfamilie | EH..ABS.. |
| Bauform | Gehäuseunterteil mit Lüftungsschlitzen, zur Komplettierung des Moduls Gehäuseabdeckung erforderlich |
| Max. Polzahl | 0) |
| Ausführung | Gehäuseunterteil mit Fußriegel, hohe Bauform |
| Lüftungsöffnung vorhanden | ja |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Maßzeichnung |  |
| Breite | 22,6 mm |
| Höhe | 75 mm |
| Tiefe | 87,3 mm |
| Tiefe ab Oberkante Tragschiene bis Auflagepunkt Oberteil | 83 mm |
| Leiterplatten-Design | |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Farbe (Gehäuse) | grün (RAL 6021) |
| Brennbarkeitsklasse nach UL 94 | HB |
| Material Gehäuse | ABS |
| Oberflächenbeschaffenheit | unbehandelt |
| Vibrationsprüfung | |
| Prüfspezifikation | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer je Achse | 2,5 h |
| Prüfrichtungen | X-, Y- und Z-Achse |
| Glühdrahtprüfung | |
| Prüfspezifikation | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatur | 850 °C |
| Einwirkdauer | 30 s |
| Wärmebeständigkeit / Kugeldruckprüfung | |
| Prüfspezifikation | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatur | 80 °C |
| Prüfdauer | 1 h |
| Kraft | 20 N |
| Mechanische Festigkeit / Falltrommel | |
| Prüfspezifikation | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Fallhöhe | 50 cm |
| Frequenz | 10 |
| Schocken | |
| Prüfspezifikation | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Schockform | Halbsinus |
| Beschleunigung | 15g |
| Schockdauer | 11 ms |
| Anzahl der Schocks je Richtung | 3 |
| Prüfrichtungen | X-, Y- und Z-Achse (pos. und neg.) |
| Schutzart (IP-Code) | |
| Prüfspezifikation | DIN EN 60529 (VDE 0470-1):2014-09 |
| Umgebungsbedingungen | |
| Max. zu erreichender IP-Code | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 80 °C (in Abhängigkeit der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 55 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 80 °C |
| Relative Luftfeuchte (Lagerung/Transport) | 95 % |
| Anzahl der Leiterplattenaufnahmen | 3 |
| Art der Leiterplattenbefestigung | Verrastung |
| Leiterplattenstärke | 1,4 mm ... 1,8 mm |
| Montageart | Tragschienenmontage / Wandmontage (mit optionalem Fußriegel) |
| Verpackungsart | verpackt im Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | geschlossen |
| Gehäuse anreihbar (EF003088) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | grün |
| RAL-Nummer (EF000116) | 6021 |
| Breite (EF000008) | 22.6 mm |
| Höhe (EF000040) | 75 mm |
| Tiefe (EF000049) | 87.3 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
