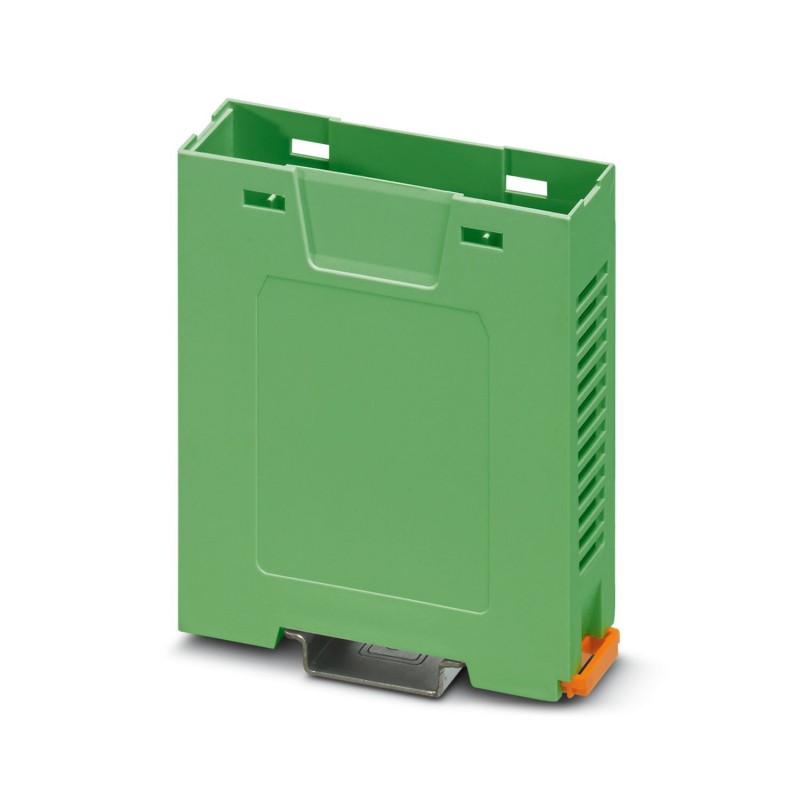

EH 22,5-B/ABS 2202197 PHOENIX CONTACT Embase du boîtier
EH 22,5-B/ABS
2202197
PHOENIX_CONTACT
10
Embase du boîtier
Caisson de rail, Boîtier inférieur avec ancrage de base, design haut, avec fentes d’aération, largeur : 22,6 mm, hauteur : 75 mm, profondeur : 87,3 mm, couleur : vert (6021)
Boîtier électronique sur rail DIN, Partie inférieure du boîtier avec base encliquetable, design élancé, avec fentes d'aération, largeur: 22,6 mm, hauteur: 75 mm, profondeur: 87,3 mm, coloris: vert (similaire à RAL 6021), connexion transversale: sans connecteur de bus, nombre de pôles connecteur transversal: sans objet
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Instructions de montage | Tenir compte de la fiche technique familiale dans l'onglet Téléchargement. |
| Type de produit | Partie inférieure du boîtier |
| Type de boîtier | Boîtier électronique sur rail DIN |
| Série de boîtiers | EH |
| Gamme de produits | EH..ABS.. |
| Type | Socle avec fentes d'aération, nécessaire pour compléter le capot du module |
| Nombre de pôles maximum | 0) |
| Version | Partie inférieure du boîtier avec base encliquetable, design élancé |
| Ouverture de ventilation disponible | oui |
| État de la gestion des données | |
| Révision de l'article | 01 |
| Dessin coté |  |
| Largeur | 22,6 mm |
| Hauteur | 75 mm |
| Profondeur | 87,3 mm |
| Profondeur à partir du bord supérieur du rail DIN jusqu'au point d'appui de la partie supérieure | 83 mm |
| Conception de circuits imprimés | |
| Épaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Couleur (Boîtiers) | vert (RAL 6021) |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du boîtier | ABS |
| Qualité de surface | non traité |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2g (58,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai au fil incandescent | |
| Spécification de contrôle | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Temps d'action | 30 s |
| Résistance à la chaleur/essai à la bille | |
| Spécification de contrôle | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Température | 80 °C |
| Durée du contrôle | 1 h |
| Force | 20 N |
| Résistance mécanique/tambour à rouleaux | |
| Spécification de contrôle | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| Hauteur de chute | 50 cm |
| Fréquence | 10 |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 15g |
| Durée des chocs | 11 ms |
| Nombre de chocs dans chaque sens | 3 |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Indice de protection (code IP) | |
| Spécification de contrôle | DIN EN 60529 (VDE 0470-1):2014-09 |
| Conditions ambiantes | |
| Code IP max. à atteindre | IP20 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (en fonction de la puissance dissipée) |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (montage) | -5 °C ... 80 °C |
| Humidité rel. de l'air (stockage/transport) | 95 % |
| Nombre de supports de circuits imprimés | 3 |
| Type de fixation de circuits imprimés | Verrouillage |
| Epaisseur du C.I. | 1,4 mm ... 1,8 mm |
| Type de montage | Montage sur rail DIN/montage mural (avec base encliquetable en option) |
| Type de conditionnement | emballé dans un carton |
| Type de reconditionnement | Carton |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Vert |
| Numéro RAL (EF000116) | 6021 |
| Largeur (EF000008) | 22.6 mm |
| Hauteur (EF000040) | 75 mm |
| Profondeur (EF000049) | 87.3 mm |
