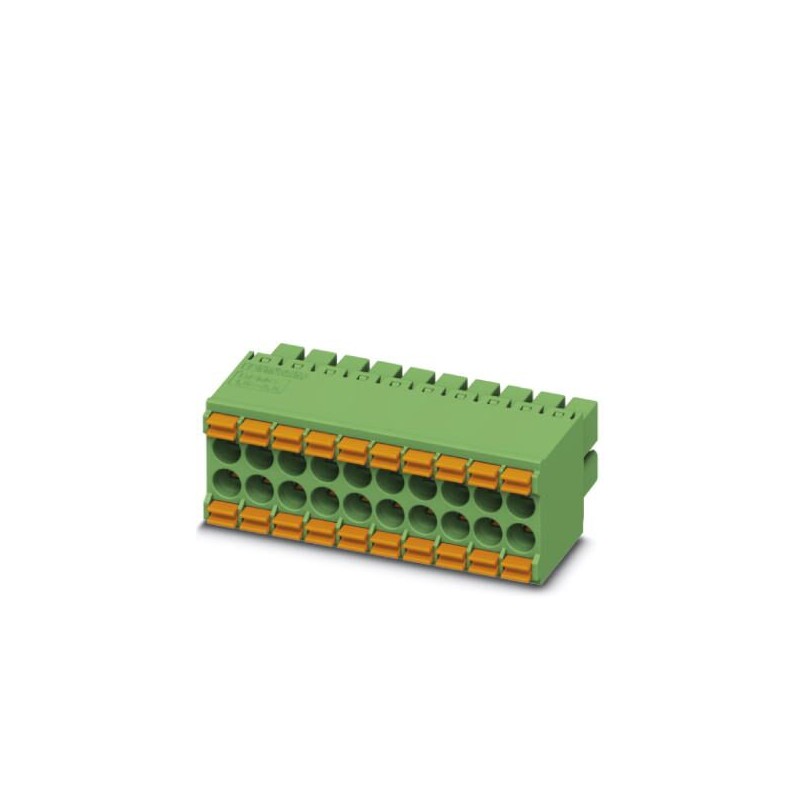

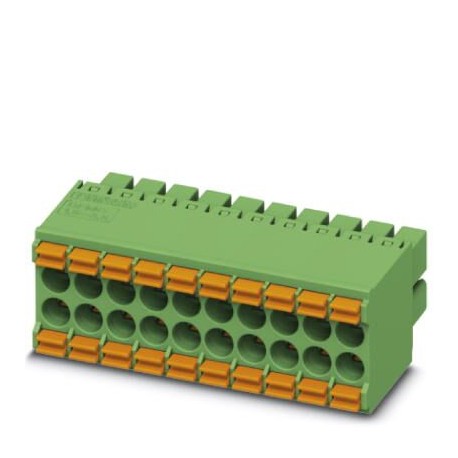

DFMC 1,5/ 6-ST-3,5 BKBDWH:49-64Q 1086247 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DFMC 1,5/ 6-ST-3,5 BKBDWH:49-64Q 1086247 PHOENIX CONTACT Connector for printed circuit board, Nennstrom: 8 A..

DFMC 1,5/ 6-ST-3,5 BKBDWH:49-64Q

1086247

PHOENIX_CONTACT

1000

Connector for printed circuit board, Nennstrom: 8 A, Polzahl: 6, raster: 3,5 mm, Anschlussart: Federzugklemmen push-in, Farbe: schwarz, Oberfläche Kontakte: Zinn

Steckverbinder für Leiterplatte, Bemessungsstrom: 8 A, Auslegungsspannung (III/2): 160 V, Nennquerschnitt: 1,5 mm², Polzahl: 6, Rastermaß: 3,5 mm, Anschlussart: Push-in-Federanschluss, Farbe: schwarz, Auflagefläche: Zinn

Mehr Infos


Steckverbinder > Kabelsteckverbinder für Leiterplattensteckverbinder

Leiterplattensteckverbinder

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Handelsregister daten

Schlüssel bestellungEine million sechs und achtzig tausend zwei hundert sieben und vierzig
Verpackungseinheit50 stück
Schlüssel verkaufAAAEAF -
Mindestauftragsmenge1000 pcs
EAN4055626878263
Gewicht der einheit (ohne verpackung)6,520 g
Anzahl der tarif-tariffFünf und achtzig millionen drei hundert sechs und sechzig tausend neun hundert neunzig

Zeichnungen

Diagrama

Diagramm
Typ: DFMC 1,5/...-ST-3,5 mit DMC 1,5/...-G1-3,5 P20 THR

Diagrama

Diagramm
Typ: DFMC 1,5/..-ST-3,5 mit DMCV 1,5/..-G1-3,5 P20 THR

Diagrama

Diagramm
Typ: DFMC 1,5/...-ST-3,5 mit DMC 1,5/...-G1-3,5 P35

Diagrama

Diagramm
Typ: DFMC 1,5/...-ST-3,5 mit DMCV 1,5/...-G1-3,5 P35

Zurück nach oben

Eigenschaften des artikels

AbkürzungSteckverbinder für leiterplatte
SteckverbindersystemMINI COMBICON - DFMC 1,5
KontaktAnschlussbuchse
Familie von artikelnDFMC 1,5/..-ST
Schritt3,5 mm
Pol-anzahlSechs
Art der verbindungVerbindung durch federkraft, push-in
Anzahl der etagenZwei
Anzahl der verbindungenZwölf
Anzahl der potentiellenZwölf
Zurück nach oben

Kenndaten elektrische

Nennspannung160 V
Zurück nach oben

Kapazität anschl.

Art der verbindungVerbindung durch federkraft, push-in
steckbarja
Leiteranschlussquerschnitt, starr0,2 mm2 ... 1,5 mm2
Leiterquerschnitt flexibel0,2 mm2 ... 1,5 mm2
Leiterquerschnitt AWG / kcmil24 ... 16
Leiterquerschnitt flexibel mit aderendhülse, ohne kunststoffhülse0,25 mm2 ... 1,5 mm2
Leiterquerschnitt flexibel mit aderendhülse, mit kunststoffhülse0,14 mm2-0,75 mm2
Länge peeling10 mm
Zurück nach oben

Angaben über ausfallenden

Bremssattel jetzt auch empfohlen1212034 CRIMPFOX 6
Aderendhülsen ohne kragen isolierung gemäß DIN 46228-1Querschnitt: 0,25 mm2 Länge: 7 mm
Querschnitt: 0,34 mm2 Länge: 7 mm
Querschnitt: 0,5 mm2; Länge: 8 mm bis 10 mm
Querschnitt: 0,75 mm2; Länge: 8 mm bis 10 mm
Querschnitt: 1 mm2 Länge: 8 mm bis 10 mm
Querschnitt: 1,5 mm2; Länge: 10 mm
Bremssattel jetzt auch empfohlen1212034 CRIMPFOX 6
Aderendhülsen mit kragen, isolierung, nach DIN 46228-4Querschnitt: 0,14 mm2-Länge: 8 mm
Querschnitt: 0,25 mm2-Länge: 8 mm bis 10 mm
Querschnitt: 0,34 mm2; Länge: 8 mm bis 10 mm
Querschnitt: 0,5 mm2; Länge: 8 mm bis 10 mm
Querschnitt: 0,75 mm2; Länge: 10 mm
Zurück nach oben

Daten des material - kontakt

BeobachtungGemäß WEEE/RoHS, ohne filamente gemäß IEC 60068-2-82/JEDEC JESD 201
Material kontaktCu-legierung
Merkmale der oberflächekonserviertes temperguss
Oberfläche metall punkt embornaje (obere schicht)Zinn (4 - 8 µm Sn)
Oberfläche metall-kontaktfläche (obere schicht)Zinn (4 - 8 µm Sn)
Zurück nach oben

Daten material - gehäuse

IsolierungPA
Gruppe isoliermaterialI
CTI nach IEC 60112Sechs hundert
Brennbarkeitsklasse nach UL 94V0
Anzahl der entflammbarkeit von glühwendeln GWFI nach en 60695-2-12Acht hundert fünfzig
Siedend von glühwendeln GWIT nach en 60695-2-13Sieben hundert fünf und siebzig
Prüftemperatur härte bälle nach en 60695-10-2125 °C
Zurück nach oben

Daten werkstoff: betätigungselement

IsolierungPBT
CTI nach IEC 60112Sechs hundert
Brennbarkeitsklasse nach UL 94V0
Zurück nach oben

Abmessungen des produkts

Maßbild
Länge [ l ]23,35 mm
Breite [ w ]21,8 mm
Höhe [ h ]13,25 mm
Schritt3,5 mm
Bauhöhe (höhe ohne zapfen löten)13,25 mm
Media17,5 mm
Zurück nach oben

Hinweise auf verpackung

Art der verpackungverpackt in box
VerpackungseinheitFünfzig
Bezeichnung verpackungseinheitEinheiten
Zurück nach oben

Umgebungsbedingungen

Umgebungstemperatur (lagerung / transport)-40 °C ... 70 °C
Umgebungstemperatur (montage)-5 °C ... 100 °C
Umgebungstemperatur (betrieb)-40 °C ... 100 °C (in abhängigkeit von der kurve derating)
Zurück nach oben

Anschluss und verbindung-methode

Überprüfen sie die verbindung von fahrerDas ende abziehen der größte treiber vollständig eingesetzt werden kann und ohne übermäßige kraft in die öffnung der punkt embornaje.
Test-ergebnisTest genehmigt
Prüfung: verbinden und loslassen mehrmalsDIN EN 60999-1 (VDE 0609-1):2000-12
Test genehmigt
Überprüfung von schäden an den leitungen und lockerungDIN EN 60999-1 (VDE 0609-1):2000-12
Test genehmigt
Zurück nach oben

Zugversuch

ZugversuchDIN EN 60999-1 (VDE 0609-1):2000-12
Test genehmigt
Leitungsquerschnitt / - typ fahrer - / zugkraft0,2 mm2 / steif / > 10 N
0,2 mm2 / flexibel / > 10 N
1,5 mm2 / steif / > 40 N
1,5 mm2 / flexibel / > 40 N
Zurück nach oben

Mechanische prüfungen gemäß den standards

Visuelle kontrolleTest genehmigt DIN en 60512-1-1:2003-01
Überprüfung der abmessungenTest genehmigt DIN en 60512-1-2:2003-01
Resistenz der ausdruckeTest genehmigt DIN en 60068-2-70:1996-07
ErgebnisTest genehmigt
Spezifikation der prüfungDIN EN 60512-13-2:2006-11
Anzahl der zyklenFünf und zwanzig
Kraft beim anschließen von polo ca.3 N
Kraft abnehmen pro pol ca.2 N
Polarisation und kodierungTest genehmigt DIN en 60512-13-5:2006-11
ErgebnisTest genehmigt
Spezifikation der prüfungDIN EN 60512-15-1:2009-03
Prüfkraft von polo30 N
Zurück nach oben

Fluchtlinien und lufträume

Lufträume und fluchtlinienDIN EN 60664-1 (VDE 0110-1):2008-01
Spezifikation der prüfungDIN EN 60664-1 (VDE 0110-1):2008-01
Isolationsspannung dimensionierung (III/3)160 V
Isolationsspannung dimensionierung (III/2)160 V
Isolationsspannung dimensionierung (II/2)320 V
Vorübergehende anspannung der bemessung (III/3)2,5 kV
Vorübergehende anspannung der bemessung (III/2)2,5 kV
Vorübergehende anspannung der bemessung (II/2)2,5 kV
Minimalwert des luft-raum - feld inhomogéneo (III/3)1,5 mm
Minimalwert des luft-raum - feld inhomogéneo (III/2)1,5 mm
Minimalwert des luft-raum - feld inhomogéneo (II/2)1,5 mm
Wert minimaler kriechweg (III/3)2 mm
Wert minimaler kriechweg (III/2)0,8 mm
Wert minimaler kriechweg (II/2)1,6 mm
Zurück nach oben

Prüfungen elektrische funktion

Spezifikation der prüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Zurück nach oben

Zyklen temperatur

Spezifikation der prüfungDIN EN 60999-1 (VDE 0609-1):2000-12
Strom test (minimale abschnitt)4 A DC
Prüfstrom (maximale querschnitt)8 A DC
Zyklen temperaturEins hundert zwei und neunzig
Zurück nach oben

Mechanische prüfungen (A)

Kraft beim anschließen von polo ca.3 N
Kraft abnehmen pro pol ca.2 N
Voraussetzung der unmöglichkeit der verwechslung beim anschließen >20 NTest genehmigt
Portacontactos benutzt forderung >20 NTest genehmigt
Zurück nach oben

Überprüfungen der widerstand (B)

Spezifikation der prüfungDIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12
Kontakt-widerstand REins2 mΩ
Zyklen steckerFünf und zwanzig
Kontakt-widerstand RZwei2,3 mΩ
Spannung schock erträglich auf der ebene des meeres2,95 kV
Wechselspannung erträglich1,39 kV
Isolationswiderstand-Polig zusammenhängende> 12 TΩ
Zurück nach oben

Versuche klimawandel (D)

Spezifikation der prüfungDIN EN ISO 6988:1997-03
Anstrengung, durch kälte-40 °C/2 h
Thermische beanspruchung100 °C/168 h
Müdigkeit, die durch korrosion0,2 dmDreiSOZweiauf 300 dmDrei/40 °C/zyklus 1
Spannung schock erträglich auf der ebene des meeres2,95 kV
Wechselspannung erträglich1,39 kV
Zurück nach oben

Überprüfungen durch umwelt-und widerstand (E)

Spezifikation der prüfungDIN EN 61984 (VDE 0627):2009-11
Ergebnis schutzart IP-CodeSchutz gegen berührung mit finger-test IP20
Zurück nach oben

Klassifikationen

eCl@ss

eCl@ss 8.0Sieben und zwanzig millionen vier hundert vierzig tausend drei hundert neun
eCl@ss 9.0Sieben und zwanzig millionen vier hundert vierzig tausend drei hundert neun
Zurück nach oben

ETIM

ETIM 5.0EC002638
ETIM 6.0EC002638
ETIM 7.0EC002638
Zurück nach oben

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf 27 Mbytes
