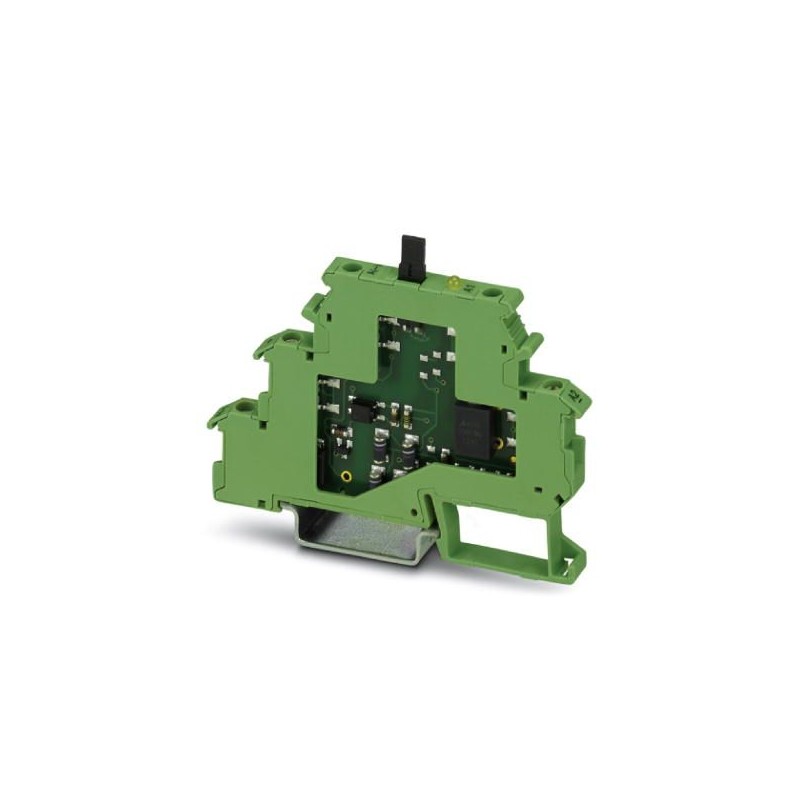

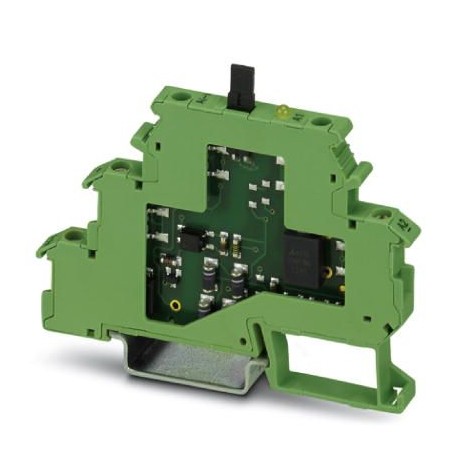

DEK-OE- 48DC/ 48DC/100/T 2940281 PHOENIX CONTACT Solid-State-Relaisklemme
DEK-OE- 48DC/ 48DC/100/T
2940281
PHOENIX_CONTACT
10
Solid-State-Relaisklemme
industrielle Relais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2940281 |
|---|---|
| Verpackungseinheit | 10 STK |
| Verkaufsschlüssel | G1 - Relais |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 71 (IF-2002) |
| GTIN | 4017918079987 |
| Gewicht pro Stück (exklusive Verpackung) | 22,970 g |
| Gewicht pro Stück (inklusive Verpackung) | 23,370 g |
| Zolltarifnummer | 85364190 |
| Herkunftsland | CN (China) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 70 °C |
Eingangsdaten
| Eingangsnennspannung UN | 48 V DC |
|---|---|
| Eingangsspannungsbereich bezogen auf UN | 0,9 ... 1,1 |
| Eingangsspannungsbereich | 43,2 V DC ... 52,8 V DC |
| Schaltschwelle "0"-Signal Spannung | ≤ 19 V |
| Schaltschwelle "1"-Signal Spannung | ≥ 40 V |
| Typischer Eingangsstrom bei UN | 5 mA |
| Einschaltzeit typisch | 40 µs (Verzögerung) |
| Ausschaltzeit typisch | 40 µs (Verzögerung) |
| Statusanzeige | LED gelb |
| Schutzbenennung | Verpolschutz |
| Schutzschaltung/-Bauteil | Brückengleichrichter |
| Übertragungsfrequenz | 30 Hz |
Ausgangsdaten
| Ausgangsspannungsbereich | 3 V DC ... 48 V DC |
|---|---|
| Grenzdauerstrom | 100 mA |
| Spannungsabfall bei max. Grenzdauerstrom | ≤ 0,9 V |
| Ausgangsschaltung | 2-Leiter, massefrei |
| Schutzbenennung | Verpolschutz |
| Überspannungsschutz | |
| Schutzschaltung/-Bauteil | Verpolschutzdiode |
Anschlussdaten Eingangsseite
| Benennung Anschluss | Eingangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Anschlussdaten Ausgangsseite
| Benennung Anschluss | Ausgangsseite |
|---|---|
| Anschlussart | Schraubanschluss |
| Abisolierlänge | 8 mm |
| Schraubengewinde | M3 |
| Leiterquerschnitt starr | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt flexibel | 0,2 mm² ... 2,5 mm² |
| Leiterquerschnitt AWG | 24 ... 12 |
| Anzugsdrehmoment | 0,5 Nm |
Allgemein
| Hinweis | Das Gehäuse ist einseitig offen. Der passende Deckel ist D-DEK 1,5 GN (2716949). |
|---|---|
| Prüfspannung Eingang/Ausgang | 2,5 kV AC |
| Einbaulage | beliebig |
| Montagehinweis | anreihbar ohne Abstand |
| Betriebsart | 100 % ED |
| Normen/Bestimmungen | IEC 60664 |
| IEC 60664A | |
| DIN VDE 0110 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Normen und Bestimmungen
| Normen/Bestimmungen | IEC 60664 |
|---|---|
| IEC 60664A | |
| DIN VDE 0110 | |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 29 Mbytes |
|
