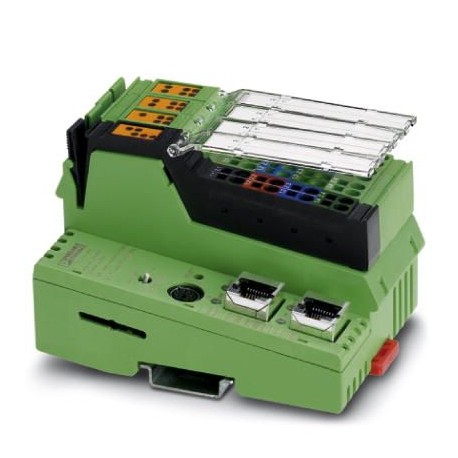

ILC 171 ETH 2TX 2700975 PHOENIX CONTACT Steuerung
ILC 171 ETH 2TX
2700975
PHOENIX_CONTACT
Steuerung
Der Inline-Controller bietet die Möglichkeit, über PROFINET und Modbus/TCP zu kommunizieren. Die Programmierung erfolgt mit PC Worx Express oder PC Worx (IEC 61131-3).
Industriesteuerungen SPS > SPS-Grundgerät
Kontrollsysteme
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2700975 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 81 (C-6-2017) |
| GTIN | 4046356665513 |
| Gewicht pro Stück (exklusive Verpackung) | 350,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 377,500 g |
| Zolltarifnummer | 85371091 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Schutzart | IP20 |
|---|---|
| Umgebungstemperatur (Betrieb) | -25 °C ... 55 °C |
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 10 % ... 95 % (nach DIN EN 61131-2) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 5g |
Steuerungssystem
| Engineering-Werkzeug | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Unterstützte Programmiersprachen | Programmierung nach IEC 61131-3 |
| Diagnosewerkzeug | DIAG+ |
| Konfigurationswerkzeug | Config+ ab Version 1.01 |
IEC-61131-Laufzeitsystem
| Engieering-Werkzeug | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Programmspeicher | 512 kByte |
| Datenspeicher | 512 kByte |
| Remanenter Datenspeicher | 48 kByte (NVRAM) |
| Anzahl Steuerungs-Tasks | 8 |
| Echtzeituhr | ja |
Feldbus-Funktion
| Anzahl der Prozessdaten | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (interner Modbus/TCP-Client) | |
| Anzahl der unterstützten Teilnehmer | max. 128 |
| Anzahl der anschließbaren Lokalbus-Teilnehmer | max. 63 (Stromaufnahme ist zu beachten) |
| Anzahl der Teilnehmer mit Parameterkanal | max. 24 |
| Anzahl unterstützter Abzweigklemmen mit Fernbusstich | max. 3 |
Datenschnittstellen
| Schnittstelle | Ethernet 10Base-T/100Base-TX |
|---|---|
| Anzahl | 2 |
| Anschlussart | RJ45-Buchse |
| Übertragungsgeschwindigkeit | 10/100 MBit/s |
| Schnittstelle | INTERBUS-Lokalbus (Master) |
| Anzahl | 1 |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBaud / 2 MBaud (umschaltbar) |
| Schnittstelle | Parametrierung/Bedienung/Diagnose |
| Anzahl | 1 |
| Anschlussart | 6-polige MINI-DIN-Buchse (PS/2) |
| Übertragungsgeschwindigkeit | max. 115,2 kBit/s |
Direkte Ein-/Ausgänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Anzahl der Eingänge | 8 |
| Anschlussart | Inline-Potenzialverteiler |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Beschreibung des Eingangs | EN 61131-2 Typ 1 NPN/PNP |
| Benennung Ausgang | Digitale Ausgänge |
| Anzahl der Ausgänge | 4 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-, 4-Leiter |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
Versorgung
| Stromaufnahme typisch | 210 mA |
|---|---|
| Stromaufnahme maximal | 870 mA (370 mA Logikversorgung + 500 mA Analog-Spannungsversorgung) |
| Versorgungsspannung | 24 V DC |
| Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC |
| Restwelligkeit | ± 5 % |
| Verlustleistung | max. 5 W |
Normen und Bestimmungen
| Elektromagnetische Verträglichkeit | Konformität zur EMV-Richtlinie 2014/30/EU |
|---|---|
| Störaussendung | Prüfung der Störaussendung nach EN 61000-6-4 EN 55011 Klasse A |
| Störfestigkeit Surge | Prüfung der Störfestigkeit nach EN 61000-6-2 Transiente Überspannung (Surge) EN 61000-4-5/IEC 61000-4-5 Kriterium B, Versorgungsleitungen DC: 0,5 kV/0,5 kV (symmetrisch/unsymmetrisch), Feldbuskabelschirm 1 kV |
| Störfestigkeit Burst | Prüfung der Störfestigkeit nach EN 61000-6-2 Schnelle Transienten (Burst) EN 61000-4-4/IEC 61000-4-4 Kriterium A, alle Schnittstellen 1 kVKriterium B, alle Schnittstellen 2 kV |
| Störfestigkeit EF | Prüfung der Störfestigkeit nach EN 61000-6-2 Elektromagnetische Felder EN 61000-4-3/IEC 61000-4-3 Kriterium A, Feldstärke: 10 V/m |
| Störfestigkeit ESD | Prüfung der Störfestigkeit nach EN 61000-6-2 Entladung statischer Elektrizität (ESD) EN 61000-4-2/IEC 61000-4-2 Kriterium B, 6 kV Kontaktentladung, 8 kV Luftentladung |
| Störfestigkeit leitungsgeführte Störgrößen | Prüfung der Störfestigkeit nach EN 61000-6-2 Leitungsgeführte Störgrößen EN 61000-4-6/IEC 61000-4-6 Kriterium A, Prüfspannung 10 V |
| Vibration (Lagerung/Transport) | 5g |
| Schock | 25g, Kriterium 1, nach IEC 60068-2-27 |
| Vibration (Betrieb) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Ausführung (EF000010) | modular |
| Bearbeitungszeit (1K, Binäranweisung) (EF003004) | 0.0015 ms |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 2 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 1 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Anzahl der analogen Ausgänge (EF001995) | 0 |
| Anzahl der analogen Eingänge (EF001994) | 0 |
| Anzahl der digitalen Eingänge (EF001992) | 8 |
| Anzahl der digitalen Ausgänge (EF001993) | 4 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Ja |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Redundanzfähigkeit (EF003156) | Nein |
| Speicherart (EF002996) | NVRAM |
| Speichergröße (EF002997) | 512 kByte |
| Programmspeichererweiterung möglich (EF003029) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Breite (EF000008) | 80 mm |
| Höhe (EF000040) | 120.4 mm |
| Tiefe (EF000049) | 70.23 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE .pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700975-ILC 171 ETH 2TX | 127 Kbytes |
|
