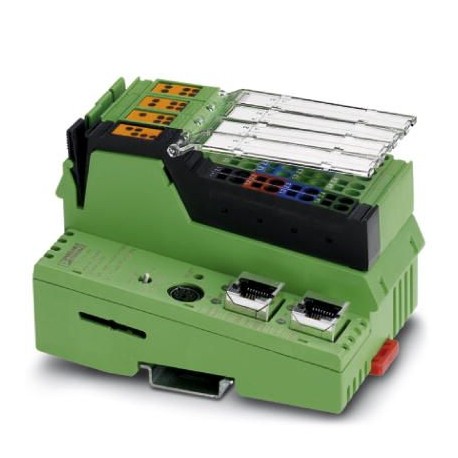

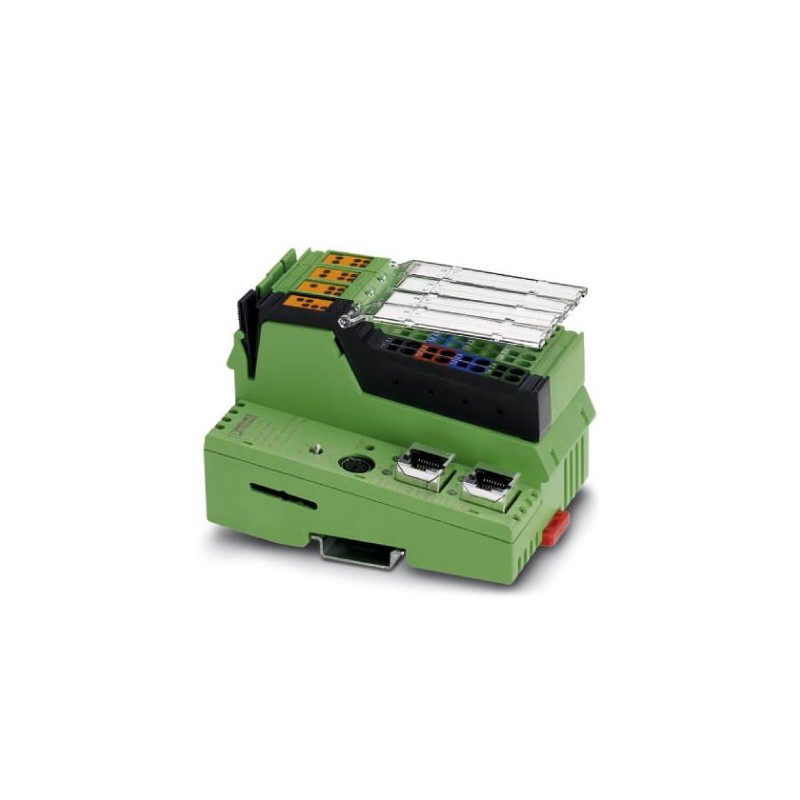

ILC 171 ETH 2TX 2700975 PHOENIX CONTACT Automate
ILC 171 ETH 2TX
2700975
PHOENIX_CONTACT
Automate
Le contrôleur Inline offre la possibilité de communiquer via PROFINET et Modbus/TCP. La programmation se fait avec PC Worx Express ou PC Worx (IEC 61131-3).
Commande industrielle API > Unité de base
Systèmes de contrôle
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2700975 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 81 (C-6-2017) |
| GTIN | 4046356665513 |
| Poids par pièce (hors emballage) | 0,350 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Système de commande
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Langues de programmation supportées | Programmation selon CEI 61131-3 |
| Outil de diagnostic | DIAG+ |
| Outil de configuration | Config+ à partir de la version 1.01 |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Mémoire de programme | 512 Koctet(s) |
| Mémoire de données | 512 Koctet(s) |
| Mémoire de données rémanente | 48 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 8 |
| Horloge temps réel | oui |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (Client Modbus/TCP interne) | |
| Nombre d'unités connectées supportées | max. 128 |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 24 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 3 |
Interfaces de données
| Interface | Ethernet 10Base-T/100Base-TX |
|---|---|
| Quantité | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | Bus local INTERBUS (maître) |
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/conduite/diagnostic |
| Quantité | 1 |
| Type de raccordement | Connecteur MINI-DIN à 6 broches (PS/2) |
| Vitesse de transmission | max. 115,2 kBit/s |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 8 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2, 3 ou 4 fils |
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 4 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
Alimentation
| Courant absorbé typique | 210 mA |
|---|---|
| Courant max. absorbé | 870 mA (Alimentation logique 370 mA + tension d'alimentation analogue 500 mA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 5 W |
Conception mécanique
| Poids | 295 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
| Fonction de sécurité | non |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | Test de l'émission de bruit selon EN 61000-6-4 EN 55011 Classe A |
| Immunité aux surtensions | Test de l'immunité selon EN 61000-6-2 Surtension transitoire (Surge) 61000-4-5/CEI 61000-4-5 Critère B, lignes d'alimentation DC : 0,5 kV/0,5 kV (symétrique/asymétrique) , blindage de câble pour bus de terrain1 kV |
| Immunité aux salves | Test de l'immunité selon EN 61000-6-2 Transitoires rapides en salves (Burst) EN 61000-4-4/CEI 61000-4-4 Critère A, toutes les interfaces 1 kVCritère B, toutes les interfaces 2 kV |
| Immunité EF | Test de l'immunité selon EN 61000-6-2 Champs électromagnétiques EN 61000-4-3/CEI 61000-4-3 Critère A, intensité de champ : 10 V/m |
| Immunité ESD (décharges électrostatiques) | Test de l'immunité selon EN 61000-6-2 Décharge d'électricité statique (ESD) EN 61000-4-2/CEI 61000-4-2 Critère B, décharge par contact 6 kV, décharge dans l'air 8 kV |
| Immunité à perturbation conduite | Test de l'immunité selon EN 61000-6-2 Perturbations conduites EN 61000-4-6/CEI 61000-4-6 Critère A; tension d'essai 10 V |
| Vibration (stockage/transport) | 5g |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Environmental Product Compliance
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Modèle (EF000010) | Modulaire |
| Temps de traitement (1 K, service binaire) (EF003004) | 0.0015 ms |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 2 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 1 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 1 |
| Nombre d'entrées numériques (EF001995) | 0 |
| Nombre d'entrées analogiques (EF001994) | 0 |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 4 |
| Avec interface optique (EF003028) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Oui |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Capacité de redondance (EF003156) | Non |
| Type de mémoire (EF002996) | NVRAM |
| Taille de mémoire (EF002997) | 512 kByte |
| Extension de mémoire de programme possible (EF003029) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 80 mm |
| Hauteur (EF000040) | 120.4 mm |
| Profondeur (EF000049) | 70.23 mm |
