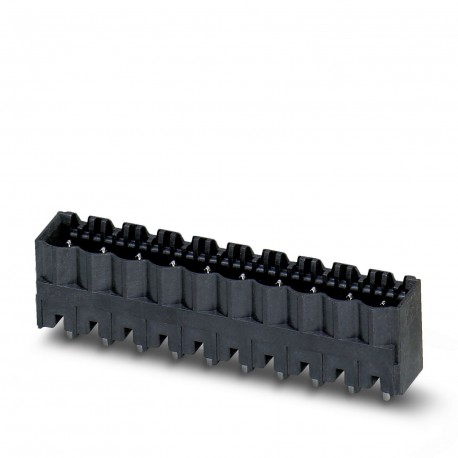

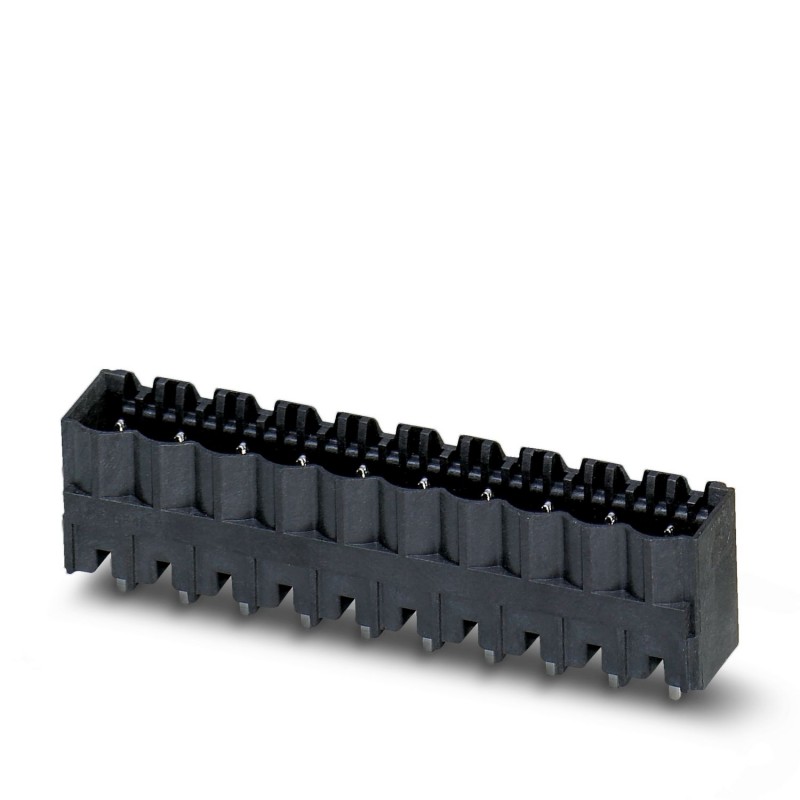

CCVA 2,5/ 2-G-5,08 P26THRR32 L 1785757 PHOENIX CONTACT Leiterplattensteckverbinder
CCVA 2,5/ 2-G-5,08 P26THRR32 L
1785757
PHOENIX_CONTACT
140
Artikel auf Anfrage, das gebe keine Rückkehr.
Leiterplattensteckverbinder
Leiterplattensockelgehäuse, Nennquerschnitt: 2,5 mm², Farbe: schwarz, Nennstrom: 12 A, Nennspannung (III/2): 320 V, Kontaktfläche: Zinn, Kontakttyp: Stecker, Anzahl Potentiale: 2, Anzahl der Reihen: 1, Anzahl der Pole: 2, Anzahl der Anschlüsse: 2, Artikelfamilie: CCVA 2.5/.. -G, Rastermaß: 5,08 mm, Montage: Löten THR, Pinanordnung: Lineare Pinanordnung, Pinlänge [P]: 2,6 mm, Anzahl der Lötpins pro Potential: 1, Stecksystem: COMBICON MSTB 2,5, Steckflächenausrichtung: Standard, Verriegelung: ohne, Befestigungsart: ohne, Verpackungsart: 32 mm breites Band, Weitere Anwenderinformationen und Designempfehlungen zur Through Hole Reflow-Technologie finden Sie unter: Downloads
Leiterplattengrundleiste, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Nennquerschnitt: 2,5 mm², Polzahl: 2, Rastermaß: 5,08 mm, Farbe: schwarz, Kontaktoberfläche: Zinn, Montage: THR-Löten, Pin-Layout: Lineares Pinning, Pinlänge [P]: 2,6 mm, Anwenderinformationen und Designempfehlungen zur Through Hole Reflow Technologie finden Sie unter 'Downloads'
Steckverbinder > Leiterplattensteckverbinder
Leiterplattensteckverbinder
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 1785757 |
|---|---|
| Verpackungseinheit | 140 STK |
| Verkaufsschlüssel | E1 - Leiterplattenanschl. |
| Mindestbestellmenge | 140 STK |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| GTIN | 4046356648110 |
| Gewicht pro Stück (exklusive Verpackung) | 4,300 g |
| Gewicht pro Stück (inklusive Verpackung) | 4,300 g |
| Zolltarifnummer | 85366930 |
| Herkunftsland | DE (Deutschland) |
Maße
| Länge [ l ] | 8,57 mm |
|---|---|
| Breite | 12,96 mm |
| Rastermaß | 5,08 mm |
| Maß a | 5,08 mm |
| Breite [ w ] | 12,96 mm |
| Höhe [ h ] | 14,6 mm |
| Bauhöhe | 12 mm |
| Länge des Lötpins | 2,6 mm |
| Stiftabmessungen | 1 x 1 mm |
| Länge | 8,57 mm |
Allgemein
| Artikelfamilie | CCVA 2,5/..-G |
|---|---|
| Isolierstoffgruppe | IIIa |
| Bemessungsstoßspannung (III/3) | 4 kV |
| Bemessungsstoßspannung (III/2) | 4 kV |
| Bemessungsstoßspannung (II/2) | 4 kV |
| Bemessungsspannung (III/3) | 250 V |
| Bemessungsspannung (III/2) | 320 V |
| Bemessungsspannung (II/2) | 400 V |
| Anschluss gemäß Norm | EN-VDE |
| Nennstrom IN | 12 A |
| Belastungsstrom maximal | 12 A (pro Pol) |
| Brennbarkeitsklasse nach UL 94 | V0 |
| Farbe | schwarz |
| Polzahl | 2 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Merkmal | Wert |
|---|---|
| Steckverbinderausführung (EF007495) | fester Steckverbinder |
| Kontaktausführung (EF001587) | Stift |
| Polzahl (EF001391) | 2 |
| Anzahl der Steckkontaktreihen (EF006935) | 1 |
| Rastermaß der Kontakte (EF007326) | 5.08 mm |
| Rastermaß der Anschlüsse (EF006827) | 5.08 mm |
| Bemessungsstrom In (EF008250) | 12 A |
| Bemessungsspannung (EF000228) | 320 V |
| Bemessungsstoßspannung (EF002993) | 4 kV |
| Überspannungskategorie (EF006785) | III |
| Verschmutzungsgrad (EF006786) | 2 |
| Werkstoff der Kontaktbeschichtung (EF004020) | Zinn |
| Ausführung des elektrischen Anschlusses (EF003961) | sonstige |
| Durchmesser Anschlusspin (EF006823) | 1.6 mm |
| Länge des Pins (EF006825) | 2.6 mm |
| Werkstoff des Isolierkörpers (EF007543) | sonstige |
| Gehäusefarbe (EF000136) | schwarz |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | V0 |
| Betriebstemperatur (EF002393) | -40 °C |
| Befestigungsart (EF002442) | sonstige |
| Art der Banderolierung (EF007011) | sonstige |
