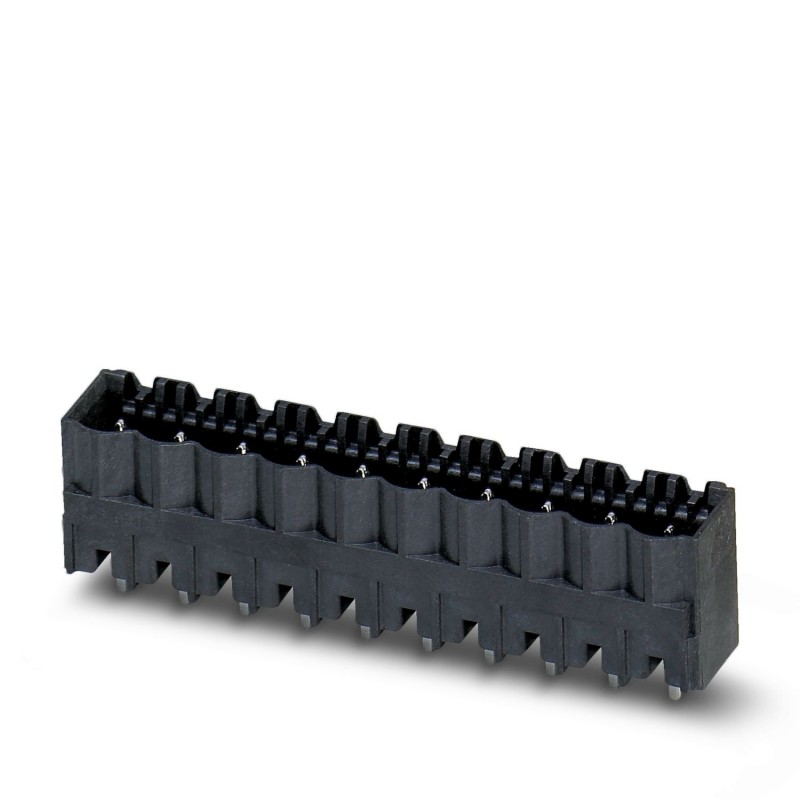

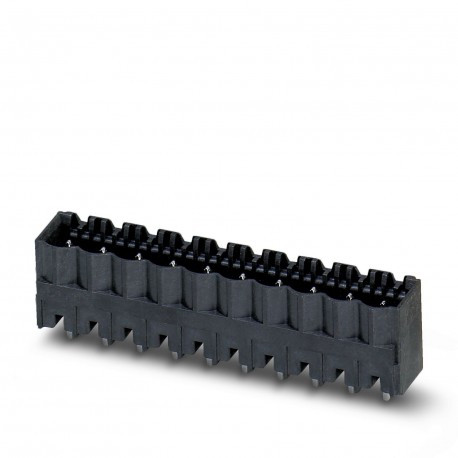

CCVA 2,5/ 2-G-5,08 P26THRR32 L 1785757 PHOENIX CONTACT Connecteur pour C.I.
CCVA 2,5/ 2-G-5,08 P26THRR32 L
1785757
PHOENIX_CONTACT
140
Article à la demande, sans remboursement.
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 2, nombre de rangées : 1, nombre de pôles : 2, nombre de connexions : 2, famille d’articles : CCVA 2.5/.. -G, pas : 5,08 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur de la broche [P] : 2,6 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON MSTB 2.5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : sangle de 32 mm de large, Vous trouverez de plus amples informations pour l’utilisateur et des recommandations de conception sur la technologie de refusion traversante à l’adresse suivante : Téléchargements
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 2, pas: 5,08 mm, coloris: noir, surface des contacts: étain, montage: Soudage THR, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm, Des informations d'utilisation et des recommandations concernant la technologie THR sont disponibles dans la section Téléchargements.
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1785757 |
|---|---|
| Unité de conditionnement | 1 |
| GTIN | 4046356648110 |
| Numéro du tarif douanier | 85366930 |
Dimensions
| Longueur [ l ] | 8,57 mm |
|---|---|
| Largeur | 12,96 mm |
| Pas | 5,08 mm |
| Cote a | 5,08 mm |
| Largeur [ w ] | 12,96 mm |
| Hauteur [ h ] | 14,6 mm |
| Hauteur de montage | 12 mm |
| Longueur du picot | 2,6 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 8,57 mm |
Généralités
| Famille d'articles | CCVA 2,5/..-G |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A (par pôle) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 2 |
Normes et spécifications
| Connexion selon la norme | EN-VDE |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss
| eCl@ss 4.0 | 27260700 |
|---|---|
| eCl@ss 4.1 | 27260700 |
| eCl@ss 5.0 | 27260700 |
| eCl@ss 5.1 | 27260700 |
| eCl@ss 6.0 | 27260700 |
| eCl@ss 7.0 | 27440402 |
| eCl@ss 8.0 | 27440402 |
| eCl@ss 9.0 | 27440402 |
UNSPSC
| UNSPSC 6.01 | 30211810 |
|---|---|
| UNSPSC 7.0901 | 39121409 |
| UNSPSC 11 | 39121409 |
| UNSPSC 12.01 | 39121409 |
| UNSPSC 13.2 | 39121409 |
| UNSPSC 18.0 | 39121409 |
| UNSPSC 19.0 | 39121409 |
| UNSPSC 20.0 | 39121409 |
| UNSPSC 21.0 | 39121409 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 2 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Étain |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.6 mm |
| Longueur de la broche (EF006825) | 2.6 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
