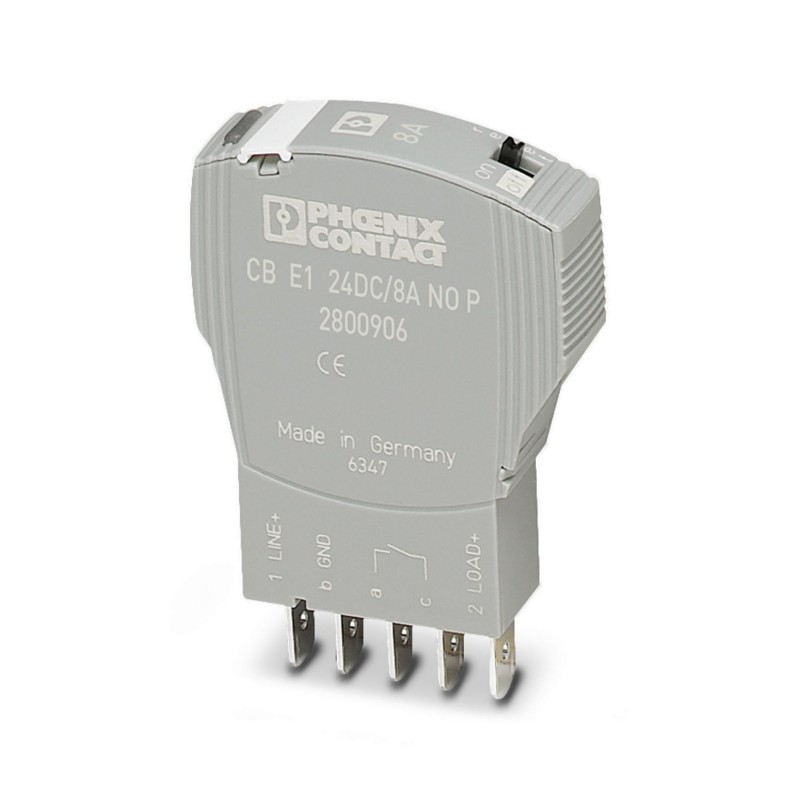

CB E1 24DC/8A NO P 2800906 PHOENIX CONTACT Elektronischer Geräteschutzschalter
CB E1 24DC/8A NO P
2800906
PHOENIX_CONTACT
Elektronischer Geräteschutzschalter
Unterbrechung. Elektronik, 1-polig, aktiver Strombegrenzer, 1 Schließer, Stecker für Basiselement.
Elektronischer Geräteschutzschalter, 1-polig, aktive Strombegrenzung, 1 Schließerkontakt, Stecker für Basiselement.
Schutzschaltgeräte, Sicherungen > Geräteschutzschalter
Überspannungsschutz
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲| Produkttyp | Geräteschutzschalter elektronisch |
| Produktfamilie | CB E |
| Bauform | Stecker |
| Polzahl | 1 |
| Anzahl der Kanäle | 1 |
| Datenpflegestand | |
| Artikelrevision | 01 |
| Isolationseigenschaften | |
| Verschmutzungsgrad | 2 |
| Allgemein | |
| Betriebsspannung | 24 V DC |
| 18 V DC ... 30 V DC | |
| Nennstrom IN | 8 A |
| Bemessungsstoßspannung | 0,5 kV |
| Auslöseart | E (elektronisch) |
| Erforderliche Vorsicherung | nicht erforderlich, integriertes Fail-Safe-Element |
| Spannungsfestigkeit | max. 30 V DC (Lastkreis) |
| Aktive Strombegrenzung | typ. 1,25 x IN |
| Sicherung | elektronisch |
| Ruhestrom I0 | typ. 8 mA (im eingeschalteten Zustand) |
| typ. 17 mA (mit Meldeausgang) | |
| Verlustleistung | 1,21 W (im Nennbetrieb) |
| Temperaturderating | 7,2 A (bei 50 °C) |
| MTBF (IEC 61709, SN 29500) | 7200000 h (bei 25 °C mit 80 % Last) |
| 6330000 h (bei 40 °C mit 80 % Last) | |
| Spannungsfall | 100 mV (bei IN) |
| Fail-Safe-Element | 15 A DC |
| Lastkreis | |
| Abschaltzeit | 100 ms (siehe Zeit/Strom-Kennlinie) |
| Unterspannungsabschaltung | < 14 V (typ. AUS) |
| > 17 V (typ. EIN) | |
| Max. kapazitive Last | 20000 µF |
| Einschaltverzögerung | typ. 2 ms |
| Hilfskontakt | |
| Kontaktart | potenzialfreier Signalkontakt |
| Betriebsspannung minimal UminDC | 10 V DC |
| Betriebsspannung maximal UmaxDC | 30 V DC |
| Betriebsstrom minimal Imin | 10 mA |
| Betriebsstrom maximal Imax | 0,5 A |
| Anschlussart | steckbar |
| Maßzeichnung |  |
| Breite | 12,3 mm |
| Höhe | 45 mm |
| Tiefe | 52 mm |
| Breite Komplettmodul | 12,3 mm |
| Höhe Komplettmodul | 90 mm |
| Tiefe Komplettmodul | 77,3 mm |
| Farbe | grau (RAL 7042) |
| schwarz (RAL 9005) | |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Umgebungsbedingungen | |
| Schutzart | IP30 (Betätigungsbereich) |
| Umgebungstemperatur (Betrieb) | -25 °C ... 50 °C |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Feuchtigkeitsprüfung | 96 h, 95 % RH, 40 °C |
| Vibration (Betrieb) | 3g (nach IEC 60068-2-6, Test Fc) |
| UL-Zulassung | |
| Kennzeichnung | UL Listed UL 508 |
| UL Recognized UL 2367 | |
| Schiffbau-Zulassung | |
| Kennzeichnung | DNV GL |
| Normbezeichnung | EMV |
| Normen/Bestimmungen | EN 61000-6-3 |
| Hinweis | Störaussendung |
| Normbezeichnung | EMV |
| Normen/Bestimmungen | EN 61000-6-2 |
| Hinweis | Störfestigkeit |
| Montageart | auf Basiselement |
| Merkmal | Wert |
|---|---|
| Brennbarkeitsklasse des Isolierstoffs nach UL94 (EF002521) | sonstige |
| Polzahl (EF001391) | 1 |
| Bauform (EF000767) | Stecker |
| Breite (EF000008) | 12.3 mm |
| Höhe (EF000040) | 45 mm |
| Tiefe (EF000049) | 52 mm |
| Montageart (EF000003) | sonstige |
| Betriebsspannung (EF000111) | 30 V |
| Nennstrom (EF000001) | 8 A |
| Aktive Strombegrenzung x IN (EF011922) | 1.25 |
| Sicherungstyp (EF011923) | elektronisch |
| Fail-Safe-Element (EF011924) | 15 A |
| Abschaltzeit (EF011925) | 0.1 ms |
| Max. kapazitive Last (EF011926) | 0.02 µF |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
