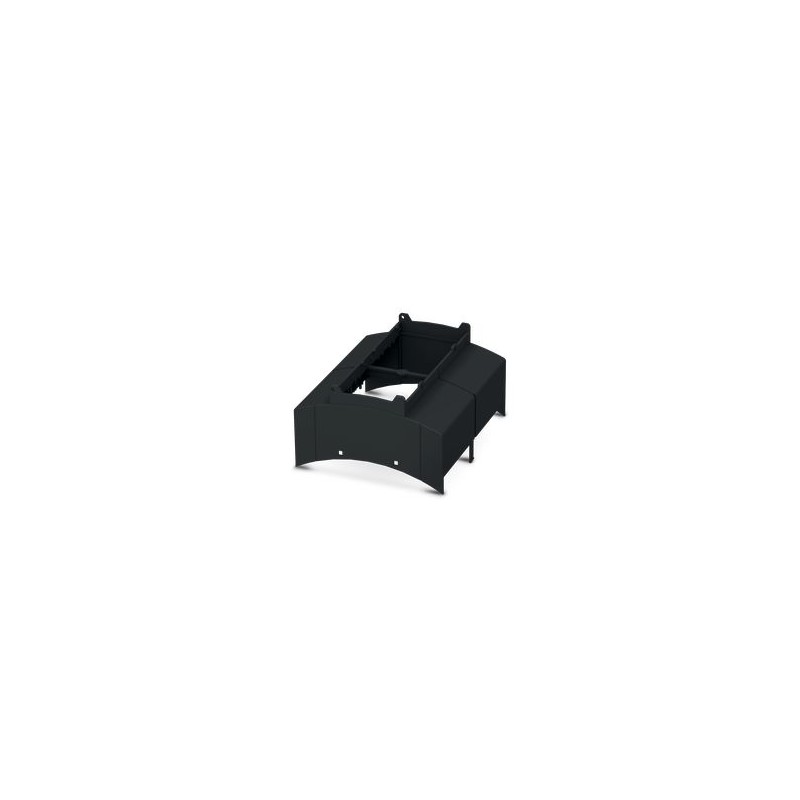

BC 107,6 OT 0C0C0C0C GY7021 1480246 PHOENIX CONTACT Schienenkasten für den Einsatz in Einbauverteilern nach ..
BC 107,6 OT 0C0C0C0C GY7021
1480246
PHOENIX_CONTACT
500
Schienenkasten für den Einsatz in Einbauverteilern nach DIN 43880, Oberseite des modularen Gehäuses, Breite: 107,6 mm, Höhe: 89,7 mm, Tiefe: 54,85 mm, Farbe: grauschwarz (ähnlich RAL 7021)
Oberseite der Box
Hutschienengehäuse für den Einsatz in Verteilern nach DIN 43880, modulares Gehäuseoberteil, Breite: 107,6 mm, Höhe: 89,7 mm, Tiefe: 54,85 mm, Farbe: schwarzgrau (7021)
Niederspannungsschaltgeräte > Strangprofil-Aufbaugehäuse
Elektronische Gehäuse
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Bestseller
▲Mehr Infos
▲| Allgemein | Das Datenblatt entnehmen Sie bitte dem Datenblatt im Downloadbereich. |
| Produkttyp | Oberes Gehäuseteil |
| Typ | Modulares Gehäuseoberteil |
| Gehäusetyp | Hutschienengehäuse für den Einsatz in Verteilern nach DIN 43880 |
| Belüftungsöffnungen vorhanden | Nein |
| Gehäuse-Serie | V. Chr |
| Querschnitt AWG | (umgerechnet nach IEC) |
| Maßzeichnung |  |
| Breite | 107,6 Millimeter |
| Höhe | 89,7 Millimeter |
| Tiefe | 54,85 Millimeter |
| Horizontale Teilung | 6 Div. |
| PCB-Design | |
| Dicke der Leiterplatte | 1,4 mm ... 1,8 Millimeter |
| Farbe | schwarz grau (7021) |
| Entflammbarkeitsklasse nach UL 94 | V0 |
| Oberflächenbeschaffenheit | unbehandelt |
| Wohnmaterial | Polycarbonat |
| Vibrationstest | |
| Spezifikation | IEC 60068-2-6:2007-12 |
| Frequenz | 10 - 150 - 10 Hz |
| Sweep-Geschwindigkeit | 1 Oktave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Beschleunigung | 2g (58,1 Hz ... 150 Hz) |
| Prüfdauer pro Achse | 2,5 h |
| Anweisungen zum Testen | X-, Y- und Z-Achse |
| Glühdraht-Test | |
| Spezifikation | IEC 60695-2-11:2014-02 |
| Temperatur | 850 °C |
| Zeitpunkt der Exposition | 30 Sek. |
| Mechanische Festigkeit / Taumelfass | |
| Spezifikation | IEC 60068-2-31:2008-05 |
| Fallhöhe | 50 cm |
| Frequenz | 50 |
| Schocks | |
| Spezifikation | IEC 60068-2-27:2008-02 |
| Form des Impulses | Halber Sinus |
| Beschleunigung | 15 g |
| Dauer des Schocks | 11 ms |
| Anzahl der Stöße pro Richtung | 3 |
| Anweisungen zum Testen | X-, Y- und Z-Achse (pos. und neg.) |
| Schutzart (IP-Code) | |
| Spezifikation | IEC 60529:1989-11 + AMD 1:1999-11 + AMD 2:2013-08 |
| Umgebungsbedingungen | |
| Max. IP-Code zu erreichen | IP20 |
| Umgebungstemperatur (Betrieb) | -40 °C ... 105 °C (abhängig von der Verlustleistung) |
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Umgebungstemperatur (Montage) | -5 °C ... 100 °C |
| Relative Luftfeuchtigkeit (Lagerung/Transport) | 95 % |
| Anzahl der Leiterplattenhalter | 12 |
| Art der Leiterplattenmontage | Verriegelung |
| Dicke der Leiterplatte | 1,4 mm ... 1,8 Millimeter |
| Montagetyp | Einrasten |
| Montageposition | Vertikal (horizontale DIN-Schiene) |
| Art der Verpackung | verpackt in Karton |
| Art der Umverpackung | Karton |
| Merkmal | Wert |
|---|---|
| Gehäuseart (EF003086) | geschlossen |
| Gehäuse anreihbar (EF003088) | Nein |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wandmontage möglich (EF003973) | Nein |
| Mit integrierter Leiterplattenanschlusstechnik (EF003087) | Nein |
| Werkstoff (EF002169) | sonstige |
| Ausführung der Oberfläche (EF006569) | sonstige |
| Farbe (EF000007) | schwarz |
| RAL-Nummer (EF000116) | 7021 |
| Breite (EF000008) | 107.6 mm |
| Höhe (EF000040) | 89.7 mm |
| Tiefe (EF000049) | 54.85 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX LEITERPLATTENKLEMMEN DE.pdf | 27 Mbytes |
|
