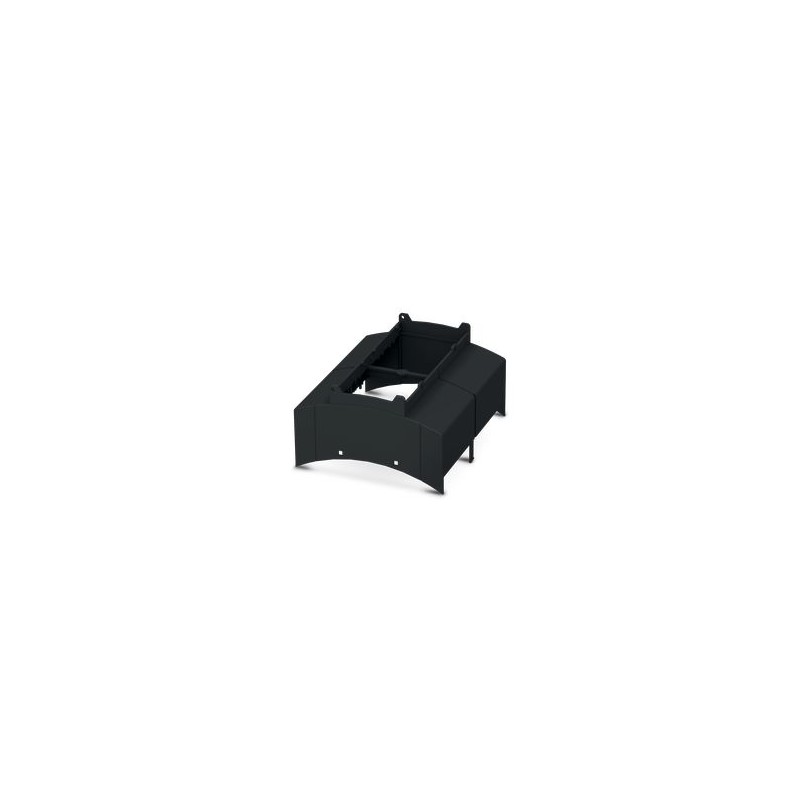

BC 107,6 OT 0C0C0C0C GY7021 1480246 PHOENIX CONTACT Boîte de rail pour utilisation dans les distributeurs d’..
BC 107,6 OT 0C0C0C0C GY7021
1480246
PHOENIX_CONTACT
500
Boîte de rail pour utilisation dans les distributeurs d’installation selon DIN 43880, Dessus du boîtier modulaire, largeur : 107,6 mm, hauteur : 89,7 mm, profondeur : 54,85 mm, couleur : noir grisâtre (similaire RAL 7021)
Haut de la boîte
Boîtier sur rail DIN pour utilisation dans les tableaux de distribution selon DIN 43880, partie supérieure modulaire du boîtier, largeur : 107,6 mm, hauteur : 89,7 mm, profondeur : 54,85 mm, couleur : gris noir (7021)
Appareillage industriel basse tension > Boîtier à superposer en profilé extrudé
Boîtiers
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Généralités | Reportez-vous à la fiche technique de la gamme dans la zone de téléchargement. |
| Type de produit | Partie supérieure du boîtier |
| type | Partie supérieure modulaire du boîtier |
| Type de logement | Boîtier sur rail DIN pour une utilisation dans les tableaux de distribution conformément à la norme DIN 43880 |
| Présence d’ouvertures de ventilation | Non |
| Série de boîtiers | Av. J.-C |
| Section transversale AWG | (converti selon IEC) |
| Dessin dimensionnel |  |
| Largeur | 107,6 millimètre |
| hauteur | 89,7 millimètre |
| profondeur | 54,85 millimètre |
| Pas horizontal | 6e Div. |
| Conception de circuits imprimés | |
| Epaisseur du PCB | 1,4 mm ... 1,8 millimètre |
| Couleur | noir gris (7021) |
| Indice d’inflammabilité selon UL 94 | V0 |
| Caractéristiques de surface | non traité |
| Matériau de logement | polycarbonate |
| Test de vibration | |
| Spécification | CEI 60068-2-6 :2007-12 |
| fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accélération | 2 g (58,1 Hz ... 150 Hz) |
| Durée du test par axe | 2,5 h |
| Mode d’emploi de l’essai | Axes X, Y et Z |
| Test au fil incandescent | |
| Spécification | CEI 60695-2-11 :2014-02 |
| température | 850 °C |
| Temps d’exposition | 30 s |
| Résistance mécanique / barillet de culbutage | |
| Spécification | CEI 60068-2-31 :2008-05 |
| Hauteur de chute | 50 cm |
| fréquence | 50 |
| Chocs | |
| Spécification | CEI 60068-2-27 :2008-02 |
| Forme de l’impulsion | Demi-sinusoïdale |
| Accélération | 35% |
| Durée du choc | 11 ms |
| Nombre de chocs par direction | 3 |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Degré de protection (code IP) | |
| Spécification | CEI 60529 :1989-11 + AMD 1 :1999-11 + AMD 2 :2013-08 |
| Conditions ambiantes | |
| Max. code IP à atteindre | IP20 (en) |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la dissipation de puissance) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Humidité relative (stockage/transport) | 95 % |
| Nombre de porte-PCB | 12 |
| Type de montage sur circuit imprimé | Verrouillage |
| Epaisseur du PCB | 1,4 mm ... 1,8 millimètre |
| Type de montage | Enclenchement |
| Position de montage | Vertical (rail DIN horizontal) |
| Type d’emballage | emballé dans du carton |
| Type d’emballage extérieur | Carton |
| Caractéristique | Valeur |
|---|---|
| Type de boîtier (EF003086) | Fermé |
| Boîtier connectable (EF003088) | Non |
| Montage possible sur barres profilées (EF003972) | Non |
| Montage mural possible (EF003973) | Non |
| Avec technique de raccordement de circuits imprimés intégrée (EF003087) | Non |
| Matériau (EF002169) | Autre |
| Finition de la surface (EF006569) | Autre |
| Couleur (EF000007) | Noir |
| Numéro RAL (EF000116) | 7021 |
| Largeur (EF000008) | 107.6 mm |
| Hauteur (EF000040) | 89.7 mm |
| Profondeur (EF000049) | 54.85 mm |
