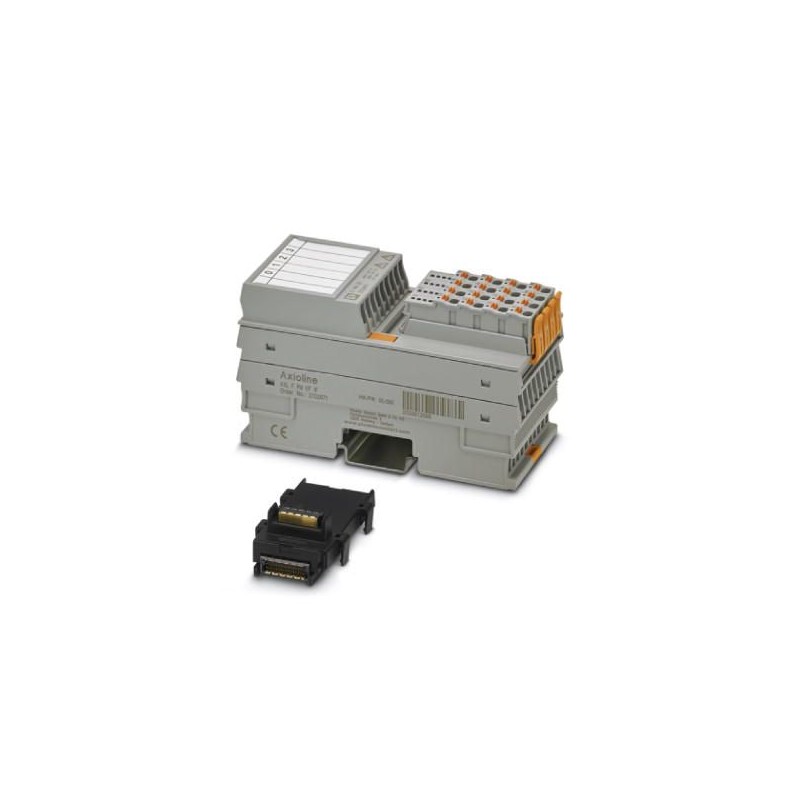

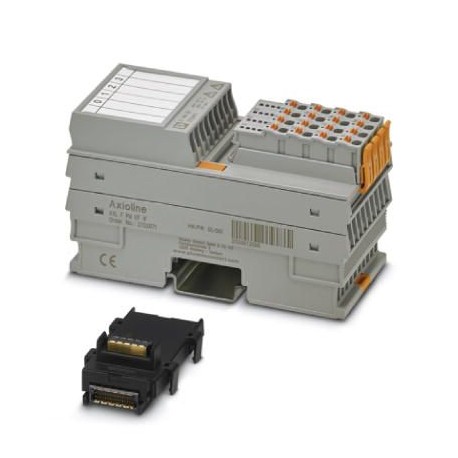

AXL F PM EF 1F 2702671 PHOENIX CONTACT Spezielle Funktion-Modul
AXL F PM EF 1F
2702671
PHOENIX_CONTACT
Spezielle Funktion-Modul
Axioline F, Leistungsmessmodul, Spannungseingang: bis 400 V AC (Phase/Neutralleiter) bzw. 690 V AC (Phase/Phase), Stromeingang: bis 5 A AC, Datenübertragungsrate am lokalen Bus: 100 MBit/s, Schutzart: IP20, inkl. Bussockelmodul und Axioline F Steckern
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Key-Kommerzielle Daten
| Orderkey | Zwei Millionen sieben hundert zwei tausend sechs hundert eins und siebzig |
|---|---|
| Verpackungseinheit | 1 pc |
| GTIN | 4055626364940 |
| Gewicht pro Stück (exklusive Verpackung) | 222.000 g |
| Custom tariff number | Fünf und achtzig Millionen drei hundert neun und achtzig tausend eins und neunzig |
| Herkunftsland | DE (Deutschland) |
Abmessungen
| Maßzeichnung | |
|---|---|
| Breite | 53.6 mm |
| Höhe | 126.1 mm |
| Tiefe | 65.5 mm |
| Hinweis zu Abmessungen | Die Tiefe ist gültig, wenn ein TH 35-7,5-DIN-schiene (nach EN 60715). |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/transport) | -40 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (nicht kondensierend) |
| Zulässige Luftfeuchtigkeit (Lagerung/transport) | 5 % ... 95 % (nicht kondensierend) |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 2000 m über dem Meeresspiegel) |
| Luftdruck (Lagerung/transport) | 70 kPa ... 106 kPa (bis zu 3000 m über dem Meeresspiegel) |
| Schutzart | IP20 |
Allgemeine
| Montage-Typ | DIN-schiene |
|---|---|
| Netto-Gewicht | 222 g |
| Hinweis zu Gewichtsangaben | mit Stecker und bus-sockel-Modul |
| Betriebsart | Prozess-Daten-Modus mit 32 Worte |
Schnittstellen
| Bezeichnung | Axioline F-local-bus |
|---|---|
| Nein. Kanäle | Zwei |
| Verbindungs-Methode | Bus-sockel-Modul |
| Übertragungsgeschwindigkeit | 100 Mbit / s |
Axioline Potenziale
| Bezeichnung | Axioline F-local-bus-Versorgung (UBus) |
|---|---|
| Versorgungsspannung | 5 V DC (über bus-sockel-Modul) |
| Stromaufnahme | typ. 73 mA |
| max. 80 mA | |
| Stromverbrauch | typ. 365 mW |
| max. 400 mW |
Normen und Vorschriften
| Mechanische tests | Vibration im acc. mit EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock im acc. mit EN 60068-2-27/IEC 60068-2-27 30g | |
| Kontinuierliche Schock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutz-Klasse | II |
Environmental Product Compliance
| China RoHS | Umweltfreundliche Nutzung Zeitraum: unbegrenzt = EFUP-e |
|---|---|
| Keine gefährlichen Stoffe in Mengen oberhalb der Schwellenwerte |
Klassifikationen
eCl@ss 6.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hunderteCl@ss 7.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert fünfeCl@ss 8.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert fünfeCl@ss 9.0Sieben und zwanzig Millionen zwei hundert zwei und vierzig tausend sechs hundert fünf
| Merkmal | Wert |
|---|---|
| Anzahl der Funktionen (EF003244) | 1 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 0 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Ja |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Funktionsblock Wiederanlaufsperre (EF007212) | Nein |
| Funktionsblock Automatischer Reset (EF007208) | Nein |
| Schützkontrolle Funktionsblock (EF007467) | Nein |
| Funktionsblock NOT-AUS (EF007211) | Nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) | Nein |
| Funktionsblock Zustimm-Taster (EF007214) | Nein |
| Funktionsblock Zweihand-Schaltung (EF007215) | Nein |
| Funktionsblock Betriebsartenwahl (EF007210) | Nein |
| Funktionsblock Zugangskontrolle (EF007213) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Frequenzmessung (EF000599) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
