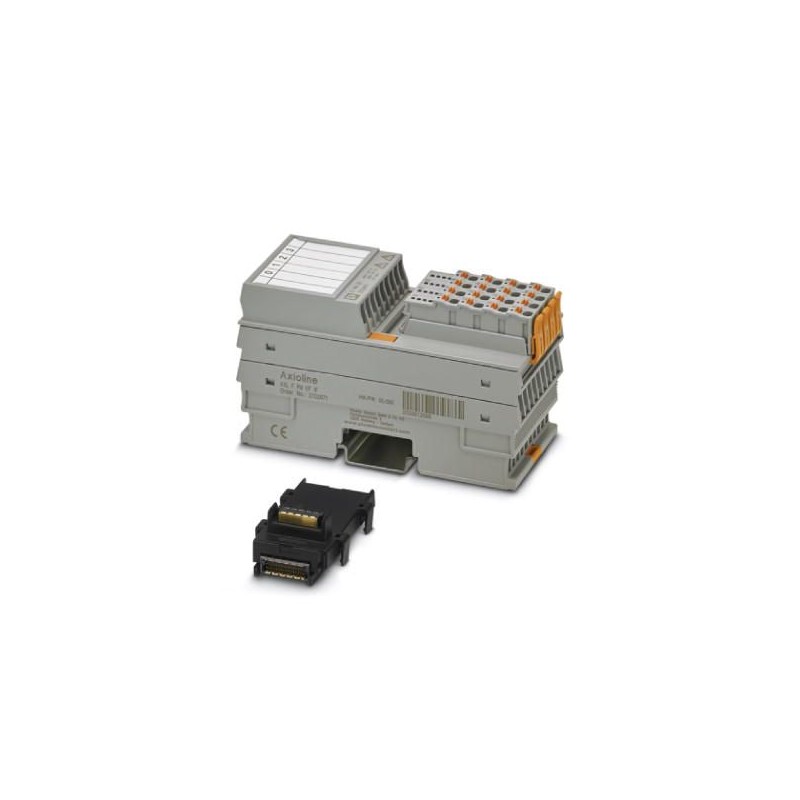

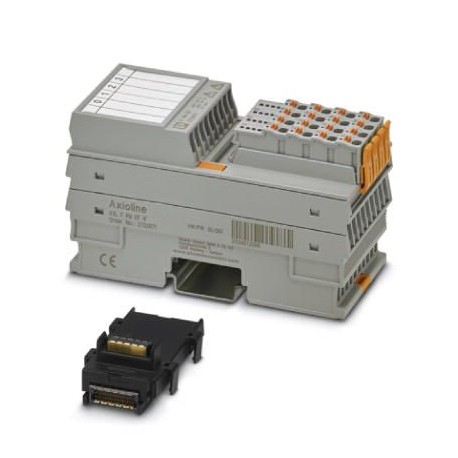

AXL F PM EF 1F 2702671 PHOENIX CONTACT Fonction spéciale module
AXL F PM EF 1F
2702671
PHOENIX_CONTACT
Fonction spéciale module
Axioline F, module de mesure de puissance, entrée de tension : jusqu’à 400 V AC (conducteur de phase/neutre) ou 690 V AC (phase/phase), entrée de courant : jusqu’à 5 A AC, débit de transmission de données sur le bus local : 100 MBit/s, indice de protection : IP20, y compris module de prise de bus et connecteurs Axioline F
Commande industrielle API > Bus de terrain, périphérie déc. - module fonctionnel / technologique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million sept cent deux mille six cent soixante et onze |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626364940 |
| Poids par Pièce (hors emballage) | 222.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent quatre vingt neuf mille quatre vingt onze |
| Pays d'origine | DE (Allemagne) |
Note
| L'utilisation de la restriction | CEM: classe d'Un produit, voir la déclaration du fabricant dans la zone de téléchargement |
|---|
Dimensions
| Dimensions du dessin | |
|---|---|
| Largeur | 53.6 mm |
| Hauteur | 126.1 mm |
| Profondeur | 65.5 mm |
| Note sur les dimensions | La profondeur est valide lorsqu'un TH 35-7,5 DIN rail est utilisé (selon EN 60715). |
Conditions ambiantes
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Admissible à l'humidité (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Admissible d'humidité (stockage/transport) | 5 % ... 95 % (sans condensation) |
| La pression de l'Air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| De pression d'Air (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
Général
| Type de montage | Rail DIN |
|---|---|
| Poids Net | 222 g |
| Note sur les spécifications de poids | avec des connecteurs de bus et de module de base |
| Mode de fonctionnement | Les données de processus en mode 32 mots |
Interfaces
| Désignation | Axioline F de bus local |
|---|---|
| Pas de. de canaux | Deux |
| Méthode de connexion | Bus module de base |
| Vitesse de Transmission | 100 Mbit / s |
Axioline potentiels
| Désignation | Axioline F local bus d'alimentation (UBus) |
|---|---|
| La tension d'alimentation | 5 V DC (par le biais du bus module de base) |
| Consommation de courant | typ. 73 mA |
| max. 80 mA | |
| La consommation d'énergie | typ. 365 mW |
| max. 400 mW |
Les normes et les Règlements
| Essais mécaniques | Résistance aux vibrations dans l'acc. avec EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| L'état de choc dans l'acc. avec EN 60068-2-27/IEC 60068-2-27 30g | |
| Continue de chocs selon EN 60068-2-27/IEC 60068-2-27 10g | |
| Classe de Protection | II |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 6.0Vingt sept million deux cent quarante deux mille six centeCl@ss 7.0Vingt sept million deux cent quarante deux mille six cent cinqeCl@ss 8.0Vingt sept million deux cent quarante deux mille six cent cinqeCl@ss 9.0Vingt sept million deux cent quarante deux mille six cent cinq
| Caractéristique | Valeur |
|---|---|
| Nombre de fonctions (EF003244) | 1 |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Oui |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Bloc fonctionnel de blocage du redémarrage (EF007212) | Non |
| Bloc fonctionnel de réinitialisation automatique (EF007208) | Non |
| Bloc fonctionnel de contrôle des contacteurs (EF007467) | Non |
| Bloc fonctionnel d'arrêt d'urgence (EF007211) | Non |
| Bloc fonctionnel d'équipements de protection électro-sensibles (EF007209) | Non |
| Bloc fonctionnel de commutateur de validation (EF007214) | Non |
| Bloc fonctionnel de circuit à deux mains (EF007215) | Non |
| Bloc fonctionnel de sélection du mode de fonctionnement (EF007210) | Non |
| Bloc fonctionnel de contrôle d'accès (EF007213) | Non |
| Classe de protection (IP) (EF005474) | IP20 |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Mesure de la fréquence (EF000599) | Non |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
