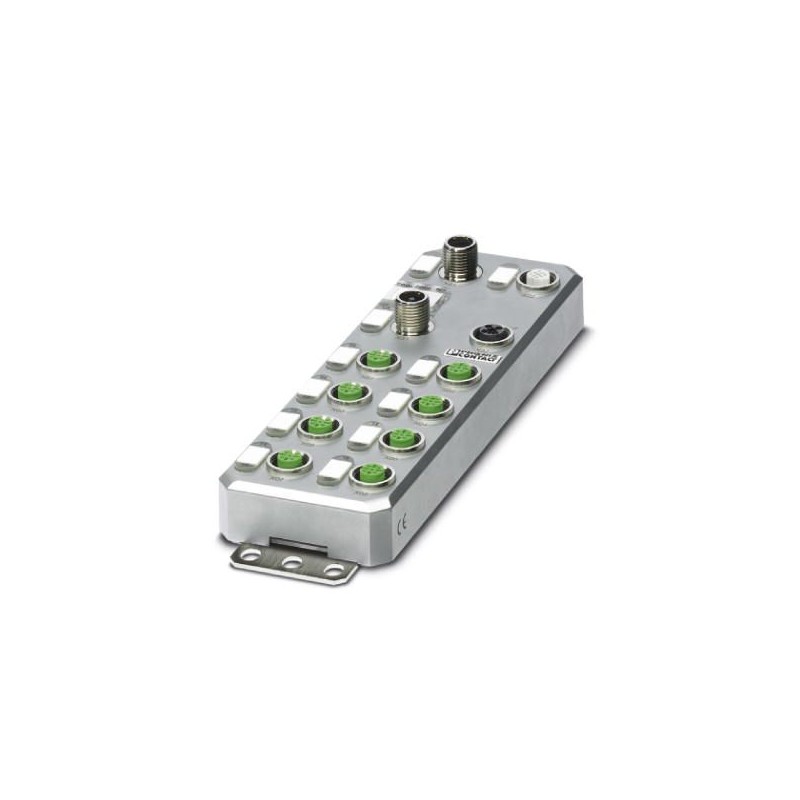

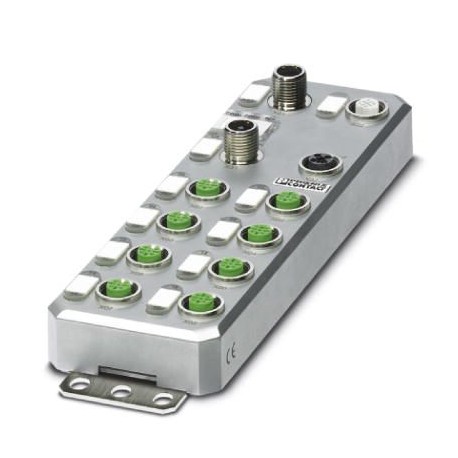

AXL E PB DIO16 M12 6M 2701506 PHOENIX CONTACT Dezentrales I/O-Gerät
AXL E PB DIO16 M12 6M
2701506
PHOENIX_CONTACT
Dezentrales I/O-Gerät
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701506 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 202 (C-6-2017) |
| GTIN | 4046356763585 |
| Gewicht pro Stück (exklusive Verpackung) | 722,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 725,700 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Breite | 60 mm |
| Höhe | 185 mm |
| Tiefe | 38 mm |
| Hinweis zu Maßangaben | Die Höhe beträgt 194,5 mm inklusive Montageplatte. Die Höhe mit ausgezogenen Befestigungslaschen beträgt 212 mm. Die Tiefe beträgt 38 mm inklusive Montageplatte (30,5 mm ohne Montageplatte). |
| Bohrlochabstand | 198,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP65/IP67 |
Allgemein
| Gehäusematerial | Zinkdruckguss |
|---|---|
| Montageart | Wandmontage oder Tragschienenmontage; jeweils mit Montageplatte. |
| Nettogewicht | 722,1 g |
Schnittstellen
| Benennung | PROFIBUS DP |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | M12-Schnellanschlusstechnik |
| Hinweis zur Anschlussart | B-kodiert |
| Bezeichnung Anschlussstelle | Kupferkabel |
| Übertragungsgeschwindigkeit | 9,6 kBit/s ... 12 MBit/s (Automatische Baudratenerkennung) |
| Übertragungsphysik | PROFIBUS DP-konformes Kupferkabel |
| Adressraumbelegung | 1 ... 126, einstellbar |
| Polzahl | 5 |
Systemgrenzen des Buskopplers
| Benennung | PROFIBUS DP |
|---|---|
| Gerätetyp | PROFIBUS-Slave |
| Systemspezifische Protokolle | PROFIBUS-Protokolle DP V1 |
Versorgung
| Benennung | Aktorik (UA) für weitere Geräte |
|---|---|
| Anschlussart | M12-Steckverbinder (T-kodiert) |
| Polzahl | 4 |
| Versorgungsspannung | 24 V DC |
| Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 3 mA ±15 % (bei 24 V DC) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 und Typ 3 |
| Anschlussart | M12-Steckverbinder doppelt belegt |
| Anschlusstechnik | 4-Leiter |
| Anzahl der Eingänge | 16 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Sensorversorgung |
| Eingangsfilterzeit | < 1000 µs |
| Eingangsspannungsbereich "0"-Signal | 0 V ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | M12-Steckverbinder doppelt belegt |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 16 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Ausgänge |
| Ausgangsspannung | 24 V DC |
| Nennausgangsspannung | 24 V DC (aus der Spannung US) |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Nennlast induktiv | 12 VA (1,2 H, 48 Ω, bei Nennspannung) |
| Nennlast ohmsch | 12 W (48 Ω, bei Nennspannung) |
Potenzialtrennung
| Prüfstrecke | 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Ein-/Ausgänge) / Busanschluss 500 V AC 50 Hz 1 min. |
|---|---|
| 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Ein-/Ausgänge) / FE 500 V AC 50 Hz 1 min. | |
| Busanschluss / FE 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung) / 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Ein-/Ausgänge) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung) / Busanschluss 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung) / FE 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 30g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
