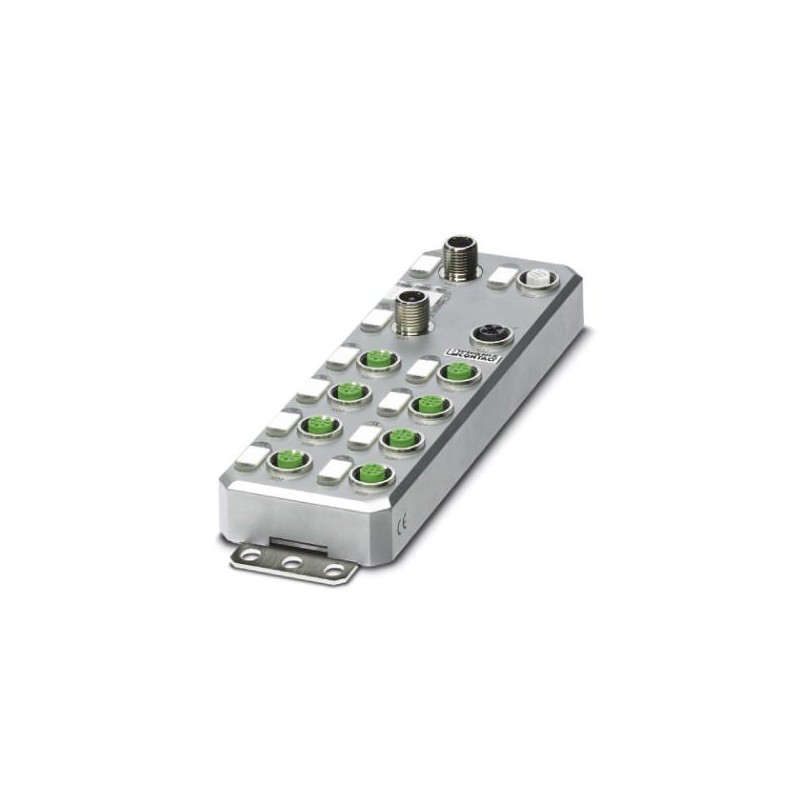

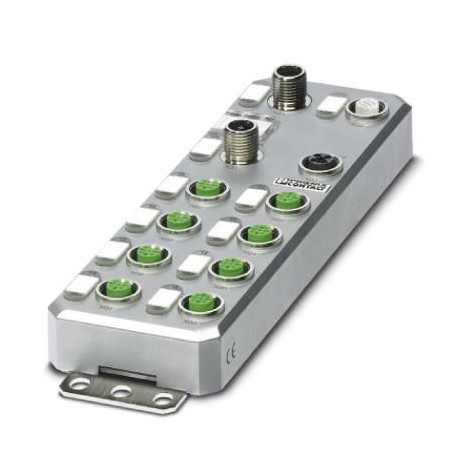

AXL E PB DIO16 M12 6M 2701506 PHOENIX CONTACT Appareil E/S décentralisé
AXL E PB DIO16 M12 6M
2701506
PHOENIX_CONTACT
Appareil E/S décentralisé
I / O
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2701506 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 202 (C-6-2017) |
| GTIN | 4046356763585 |
| Poids par pièce (hors emballage) | 0,722 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Cotes
| Dessin coté | |
|---|---|
| Largeur | 60 mm |
| Hauteur | 185 mm |
| Profondeur | 38 mm |
| Renseignements sur les mesures | La hauteur atteint 194,5 mm, plaque de montage comprise. Avec les colliers de fixation dépliés, elle est de 212 mm. La profondeur est de 38 mm plaque de montage comprise (30,5 mm sans plaque de montage). |
| Intervalle entre perçages | 198,5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP65/IP67 |
Généralités
| Matériau du boîtier | Zinc moulé sous pression |
|---|---|
| Type de montage | Montage mural ou sur profilé, toujours avec plaque de montage |
| Poids net | 722,1 g |
Interfaces
| Dénomination | PROFIBUS DP |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Raccordement autodénudant M12 |
| Remarque concernant la connectique | Détrompage B |
| Désignation point de raccordement | Câble en cuivre |
| Vitesse de transmission | 9,6 kBit/s ... 12 MBit/s (détection automatique des vitesses de transmission) |
| Physique de transmission | Câble en cuivre compatible PROFIBUS DP |
| Affectation emplacement adresse | 1 ... 126, réglable |
| Nombre de pôles | 5 |
Limites du système du coupleur de bus
| Dénomination | PROFIBUS DP |
|---|---|
| Type d'appareil | Esclave PROFIBUS |
| Protocoles propres au système | Protocoles PROFIBUS DP V1 |
Alimentation
| Dénomination | Bloc d'actionneurs (UA) pour autres appareils |
|---|---|
| Type de raccordement | Connecteur M 12 (détrompage T) |
| Nombre de pôles | 4 |
| Tension d'alimentation | 24 V DC |
| Tension nominale d'alimentation | 18 V DC ... 31,2 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | typ. 3 mA ±15 % (pour 24 V DC) |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 et 3 |
| Type de raccordement | Connecteurs M12 à double fonction |
| Technique de raccordement | 4 fils |
| Nombre d'entrées | 16 |
| Dénomination de la protection | Protection contre les surcharges et les courts-circuits de l'alimentation des capteurs |
| Temps de filtre d'entrée | < 1000 µs |
| Plage de tension d'entrée signal « 0 » | 0 V ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 11 V DC ... 30 V DC |
| Courant d'entrée nominal pour UIN | typ. 3 mA |
Sorties TOR
| Dénomination sortie | Sorties TOR |
|---|---|
| Type de raccordement | Connecteurs M12 à double fonction |
| Technique de raccordement | 3 fils |
| Nombre de sorties | 16 |
| Dénomination de la protection | Protection des sorties contre les surcharges et les courts-circuits |
| Tension de sortie | 24 V DC |
| Tension de sortie nominale | 24 V DC (à partir de la tension US) |
| Courant de sortie maximal par canal | 500 mA |
| Charge nominale inductive | 12 VA (1,2 H , 48 Ω , pour tension nominale) |
| Charge nominale ohmique | 12 W (48 Ω , pour tension nominale) |
Isolation galvanique
| Section contrôlée | Alimentation 24 V (alimentation logique et capteurs, entrées/sorties TOR) / raccordement bus 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentation 24 V (alim. logique et capteurs, entrées/sorties TOR) / terre fonctionnement 500 V AC 50 Hz 1 min. | |
| Connecteur de bus / terre fonctionnelle 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / alimentation 24 V (alim. logique et capteurs, entrées/sorties TOR) 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. capteurs) / raccordement bus 500 V AC 50 Hz 1 min. | |
| Alimentation 24 V (alim. actionneurs) / terre fonctionnement 500 V AC 50 Hz 1 min. |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
