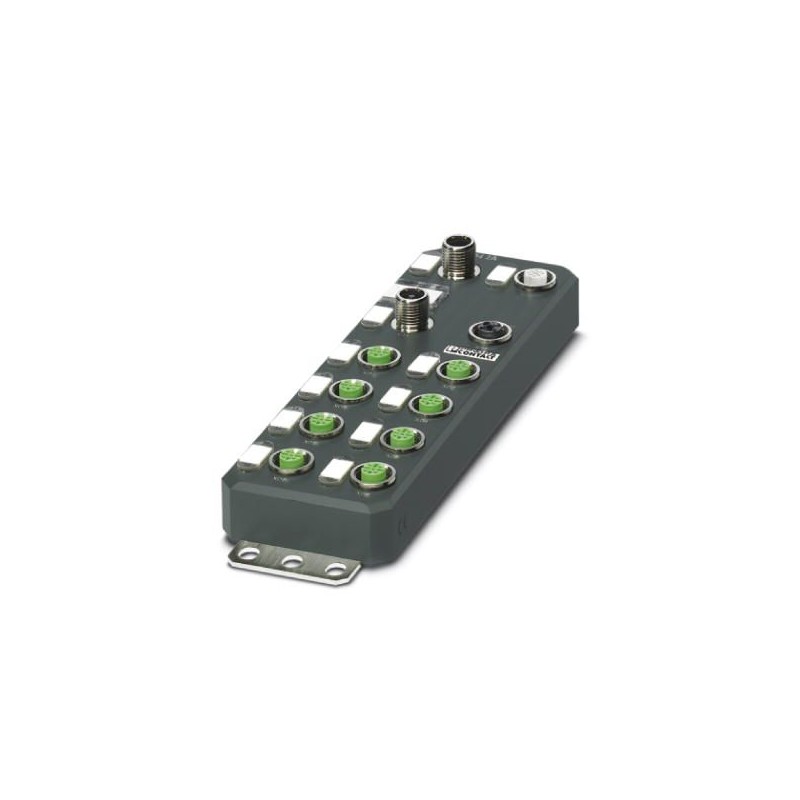

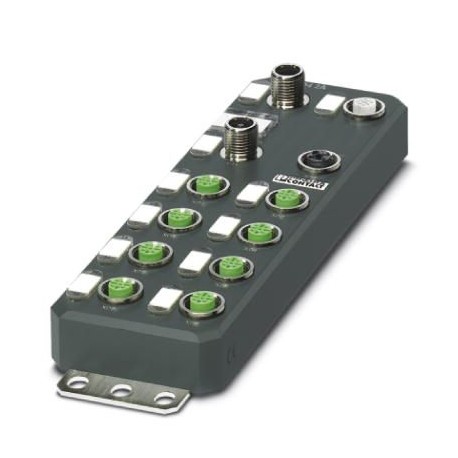

AXL E PB DI8 DO4 2A M12 6P 2701502 PHOENIX CONTACT Dezentrales I/O-Gerät
AXL E PB DI8 DO4 2A M12 6P
2701502
PHOENIX_CONTACT
Dezentrales I/O-Gerät
AxiolineE, Digitale Ein-/Ausgabegeräte, PROFIBUS DP, M12 Schnellanschlusstechnik, Digitale Eingänge: 8, 24 VDC, Anschlusstechnik: 4 Leiter, Digitale Ausgänge: 4, 24 VDC, Anschlusstechnik: 3 Leiter, Kunststoffgehäuse, Schutzart: IP65/IP67
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
I / O
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Related products
▲Bestseller
▲Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2701502 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Katalogseite | Seite 203 (C-6-2017) |
| GTIN | 4046356763547 |
| Gewicht pro Stück (exklusive Verpackung) | 480,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 552,100 g |
| Zolltarifnummer | 85176200 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Breite | 60 mm |
| Höhe | 185 mm |
| Tiefe | 30,5 mm |
| Hinweis zu Maßangaben | Die Höhe beträgt 212 mm inklusive Befestigungslaschen. |
| Bohrlochabstand | 198,5 mm |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
| Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
| Schutzart | IP65/IP67 |
Schnittstellen
| Benennung | PROFIBUS DP |
|---|---|
| Anzahl der Kanäle | 2 |
| Anschlussart | M12-Schnellanschlusstechnik |
| Hinweis zur Anschlussart | B-kodiert |
| Bezeichnung Anschlussstelle | Kupferkabel |
| Übertragungsgeschwindigkeit | 9,6 kBit/s ... 12 MBit/s (Automatische Baudratenerkennung) |
| Übertragungsphysik | PROFIBUS DP-konformes Kupferkabel |
| Adressraumbelegung | 1 ... 126, einstellbar |
| Polzahl | 5 |
Systemgrenzen des Buskopplers
| Benennung | PROFIBUS DP |
|---|---|
| Gerätetyp | PROFIBUS-Slave |
| Systemspezifische Protokolle | PROFIBUS-Protokolle DP V1 |
Versorgung
| Benennung | Modulelektronik und Sensorik (US) |
|---|---|
| Anschlussart | M12-Steckverbinder (T-kodiert) |
| Polzahl | 4 |
| Versorgungsspannung | 24 V DC |
| Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 110 mA ±15 % (bei 24 V DC) |
| Benennung | Aktorik (UA) |
| Anschlussart | M12-Steckverbinder (T-kodiert) |
| Polzahl | 4 |
| Versorgungsspannung | 24 V DC |
| Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
| Stromaufnahme | typ. 30 mA ±15 % (bei 24 V DC) |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 und Typ 3 |
| Anschlussart | M12-Steckverbinder doppelt belegt |
| Anschlusstechnik | 4-Leiter |
| Anzahl der Eingänge | 8 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Sensorversorgung |
| Eingangsfilterzeit | < 1000 µs |
| Eingangsspannungsbereich "0"-Signal | 0 V ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | typ. 3 mA |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | M12-Steckverbinder (A-kodiert) |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbenennung | Überlastschutz, Kurzschlussschutz der Ausgänge |
| Ausgangsspannung | 24 V DC |
| Nennausgangsspannung | 24 V DC (aus der Spannung UA) |
| Maximaler Ausgangsstrom je Kanal | 2 A |
| Nennlast induktiv | 48 VA (1,2 H, 48 Ω, bei Nennspannung) |
| Nennlast ohmsch | 48 W (48 Ω, bei Nennspannung) |
Potenzialtrennung
| Prüfstrecke | 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / Busanschluss 500 V AC 50 Hz 1 min. |
|---|---|
| 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / FE 500 V AC 50 Hz 1 min. | |
| Busanschluss / FE 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / Busanschluss 500 V AC 50 Hz 1 min. | |
| 24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / FE 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
|---|---|
| Schock nach EN 60068-2-27/IEC 60068-2-27 30g, 11 ms Dauer, Halbsinus-Schockimpuls | |
| Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
|---|---|
| Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Klassifikationen
eCl@ss 4.027240404eCl@ss 4.127240404eCl@ss 5.027242204eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
| Merkmal | Wert |
|---|---|
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 8 |
| Anzahl der digitalen Ausgänge (EF001993) | 4 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 0.003 mA |
| Zulässige Spannung am Eingang (EF007554) | 0 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | ohne |
| Ausgangsstrom (EF003202) | 2 A |
| Zulässige Spannung am Ausgang (EF007553) | 24 V |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 2 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Ja |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Nein |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP65/IP67 |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Nein |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
