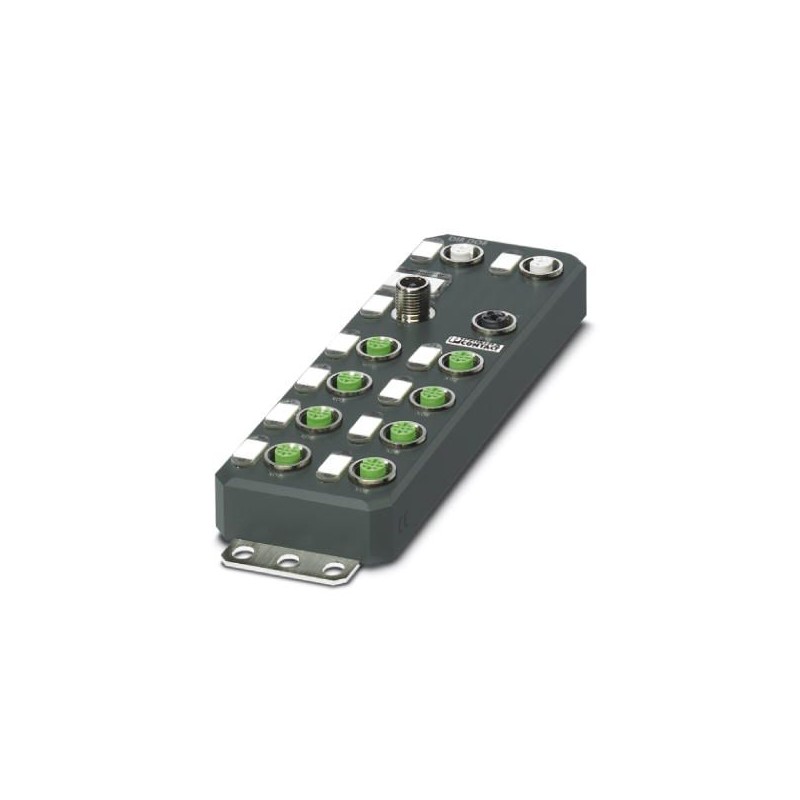

AXL E ETH DI8 DO8 M12 6P
2701532
PHOENIX_CONTACT
1
Dezentrales I/O-Gerät
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2701532 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | O1 - Automatisierungssys. |
Katalogseite | Seite 197 (C-6-2017) |
GTIN | 4046356763806 |
Gewicht pro Stück (exklusive Verpackung) | 542,300 g |
Gewicht pro Stück (inklusive Verpackung) | 560,200 g |
Zolltarifnummer | 85176200 |
Herkunftsland | DE (Deutschland) |
Maßzeichnung | |
---|---|
Breite | 60 mm |
Höhe | 185 mm |
Tiefe | 30,5 mm |
Hinweis zu Maßangaben | Die Höhe beträgt 212 mm inklusive Befestigungslaschen. |
Bohrlochabstand | 198,5 mm |
Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % |
Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % |
Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
Schutzart | IP65/IP67 |
Benennung | Ethernet |
---|---|
Anzahl der Kanäle | 2 |
Anschlussart | M12-Schnellanschlusstechnik |
Hinweis zur Anschlussart | D-Kodiert |
Bezeichnung Anschlussstelle | Kupferkabel |
Übertragungsgeschwindigkeit | 10/100 MBit/s (mit Autonegotiation) |
Polzahl | 4 |
Benennung | Modbus/TCP |
---|---|
Gerätetyp | Modbus-Slave (Server) |
Systemspezifische Protokolle | Modbus-Protokolle Modbus/TCP |
Unterstützte Protokolle | SNMP v1 |
HTTP | |
TFTP | |
FTP | |
BootP | |
DHCP | |
Spezifikation | Modbus application protocol V1.1b |
Benennung | Modulelektronik und Sensorik (US) |
---|---|
Anschlussart | M12-Steckverbinder (T-kodiert) |
Polzahl | 4 |
Versorgungsspannung | 24 V DC |
Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
Stromaufnahme | typ. 190 mA ±15 % (bei 24 V DC) |
Benennung | Aktorik (UA) |
Anschlussart | M12-Steckverbinder (T-kodiert) |
Polzahl | 4 |
Versorgungsspannung | 24 V DC |
Versorgungsnennspannungsbereich | 18 V DC ... 31,2 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
Stromaufnahme | typ. 30 mA ±15 % (bei 24 V DC) |
Benennung Eingang | Digitale Eingänge |
---|---|
Beschreibung des Eingangs | IEC 61131-2 Typ 1 und Typ 3 |
Anschlussart | M12-Steckverbinder doppelt belegt |
Anschlusstechnik | 4-Leiter |
Anzahl der Eingänge | 8 |
Schutzbenennung | Überlastschutz, Kurzschlussschutz der Sensorversorgung |
Eingangsfilterzeit | < 1000 µs |
Eingangsspannungsbereich "0"-Signal | 0 V ... 5 V DC |
Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
Nenneingangsstrom bei UIN | typ. 3 mA |
Benennung Ausgang | Digitale Ausgänge |
---|---|
Anschlussart | M12-Steckverbinder doppelt belegt |
Anschlusstechnik | 3-Leiter |
Anzahl der Ausgänge | 8 |
Schutzbenennung | Überlastschutz, Kurzschlussschutz der Ausgänge |
Ausgangsspannung | 24 V DC |
Nennausgangsspannung | 24 V DC (aus der Spannung UA) |
Maximaler Ausgangsstrom je Kanal | 500 mA |
Nennlast induktiv | 12 VA (1,2 H, 48 Ω, bei Nennspannung) |
Nennlast ohmsch | 12 W (48 Ω, bei Nennspannung) |
Prüfstrecke | 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / Busanschluss (Ethernet 1) 500 V AC 50 Hz 1 min. |
---|---|
24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) / FE 500 V AC 50 Hz 1 min. | |
Busanschluss (Ethernet 1) / FE 500 V AC 50 Hz 1 min. | |
Busanschluss (Ethernet 2) / FE 500 V AC 50 Hz 1 min. | |
Busanschluss (Ethernet 1) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / 24-V-Versorgung (Logik- und Sensorversorgung, Digitale Eingänge) 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / Busanschluss (Ethernet 1) 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / Busanschluss (Ethernet 2) 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Aktorversorgung, Digitale Ausgänge) / FE 500 V AC 50 Hz 1 min. |
Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Schock nach EN 60068-2-27/IEC 60068-2-27 30g, 11 ms Dauer, Halbsinus-Schockimpuls | |
Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 25 Jahre; |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
