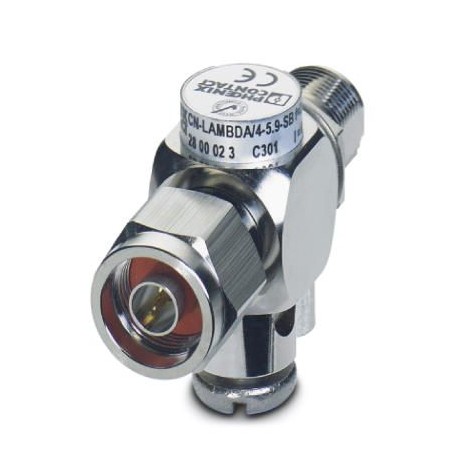

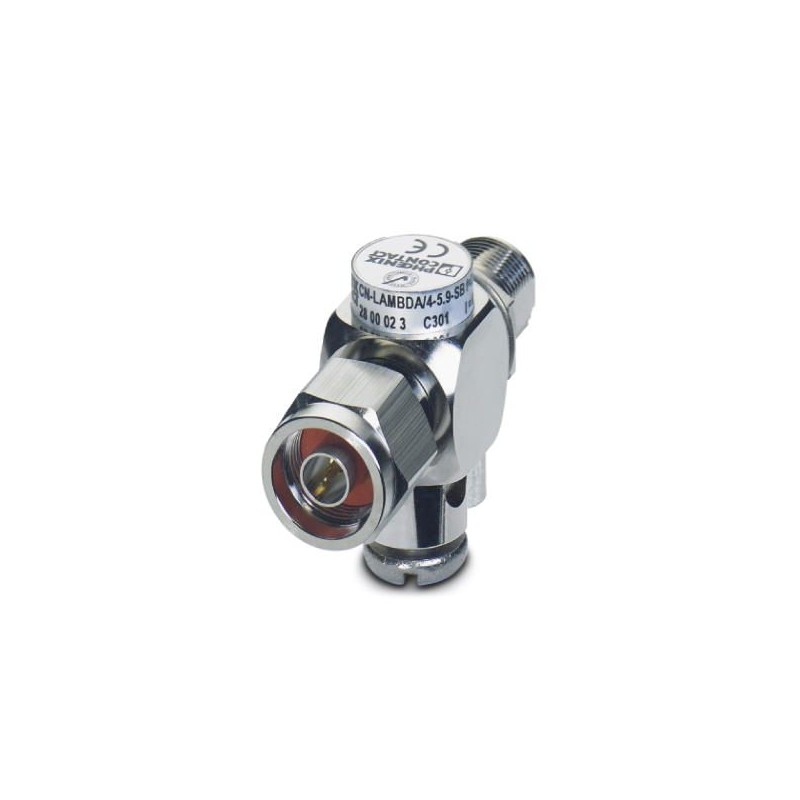

CN-LAMBDA/4-5.9-SB 2800023 PHOENIX CONTACT Zwischenstecker mit Lambda/4-Technologie als Überspannungsschutz .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

CN-LAMBDA/4-5.9-SB 2800023 PHOENIX CONTACT Zwischenstecker mit Lambda/4-Technologie als Überspannungsschutz ..

CN-LAMBDA/4-5.9-SB

2800023

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Zwischenstecker mit Lambda/4-Technologie als Überspannungsschutz für koaxiale Signalschnittstellen. Anschluss: N-Connectoren Stecker-Buchse

Mehr Infos


Spannungsspitzen

TRABTECH Netz- & Signal-Qualität - PHOENIX CONTACT

Surge protection for transceiver systems - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

Menge Preis
1+$172.48
3+$160.36
5+$156.30
7+$154.04
10+$152.23
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Maße

Höhe38 mm
Breite26,1 mm
Tiefe65 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 90 °C
SchutzartIP68

Allgemein

Material GehäuseMessing (CuZn)
Farbenickel
MontageartAnschlussspezifisches Zwischenstecken
BauformZwischenstecker
WirkungsrichtungLine-Shield/Earth Ground

Schutzschaltung

IEC PrüfklasseC2
C3
D1
VDE AnforderungsklasseC2
C3
D1
Nennstrom IN5 A (25 °C)
Nennableitstoßstrom In (8/20)µs (Ader-Erde)50 kA
Nennableitstoßstrom In (8/20)µs (Ader-Schirm)50 kA
Summenstoßstrom (8/20)µs60 kA
Summenstoßstrom (10/350)µs20 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Erde)60 kA
Ableitstoßstrom Imax (8/20)µs maximal (Ader-Schirm)60 kA
Blitzprüfstrom (10/350)˽µs, Stromscheitelwert Iimp≤ 20 kA
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) spike≤ 11 V (6 kV/3 kA)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) spike≤ 11 V (6 kV/3 kA)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Erde) statisch≤ 11 V (6 kV/3 kA)
Ausgangsspannungsbegrenzung bei 1 KV/µs (Ader-Schirm) statisch≤ 11 V (6 kV/3 kA)
Schutzpegel Up (Ader-Erde)≤ 11 V (6 kV/3 kA)
Schutzpegel Up (Ader-Schirm)≤ 11 V (6 kV/3 kA)
Einfügungsdämpfung aE, asym.typ. 0,05 dB (≤ 0,15 dB)
Frequenzbereich2,4 GHz ... 5,9 GHz
Stehwellenverhältnis VSWR im 50-Ω-Systemtyp. 1,1 (≤ 1,20 (2,4 GHz...5,9 GHz))
Zulässige HF-Leistung Pmax bei VSWR=xx (50-Ohm-System)≤ 500 W
≤ 4 kW (peak)
Stoßstromfestigkeit (Ader-Erde)C2 - 10 kV/5 kA
D1 - 2,5 kA
Stoßstromfestigkeit (Ader-Schirm)C2 - 10 kV/5 kA
D1 - 2,5 kA

Anschlussdaten

AnschlussartN-Connector
Anschlussart INN-Connector Stecker
Anschlussart OUTN-Connector Buchse

Normen und Bestimmungen

Normen/BestimmungenIEC 61643-21

Datasheet - PDF

Titel: Sprache: Größe: Typ:
PHOENIX CONTACT-2800023-CN-LAMBDA/4-5.9-SB English 109 Kbytes PHOENIX CONTACT-2800023-CN-LAMBDA/4-5.9-SB
