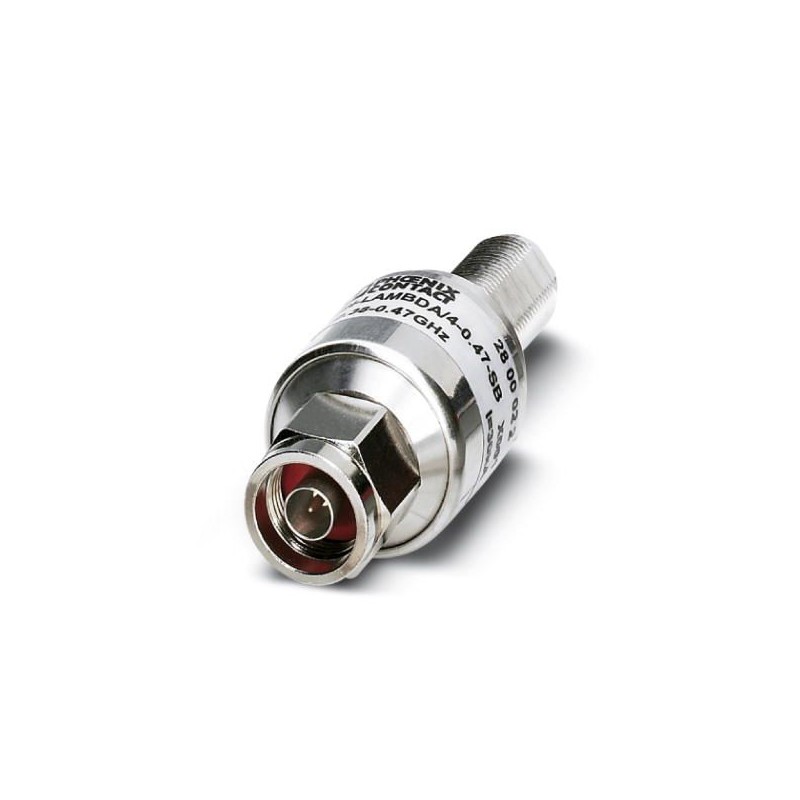

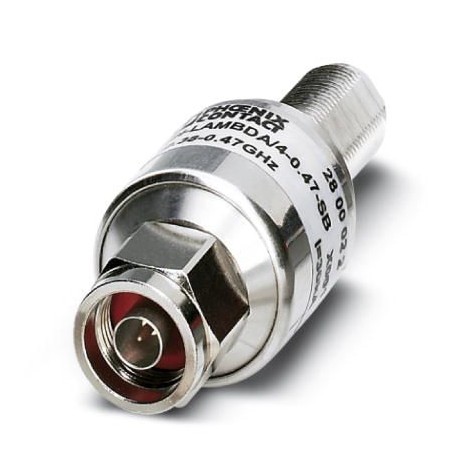

CN-LAMBDA/4-0.47-SB 2800022 PHOENIX CONTACT Adaptador con tecnología Lambda/4 como protección contra sobrete..
CN-LAMBDA/4-0.47-SB
2800022
PHOENIX_CONTACT
Adaptador con tecnología Lambda/4 como protección contra sobretensiones para interfaces de señales coaxiales. Conexión: Conectores N macho-hembra
Trabtech (TT)
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2800022 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CL3312 - |
| Página del catálogo | Página 178 (C_4_2017) |
| EAN | 4046356367950 |
| Peso por unidad (sin incluir el embalaje) | 190,600 g |
| Número de tarifa arancelaria | 85363010 |
| País de origen | US (Estados Unidos) |
Generalidades
| Material carcasa | Latón (CuZn) |
|---|---|
| Color | níquel |
| Tipo de montaje | Adaptación de conexión específica |
| Construcción | Adaptador |
| Número de polos | 1 |
| Dirección de actuación | Line-Shield/Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C2 |
|---|---|
| C3 | |
| D1 | |
| Clase de exigencias VDE | C2 |
| C3 | |
| D1 | |
| Corriente asignada | 5 A (25 °C) |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 20 kA |
| Corriente transitoria nominal In(8/20) µs (conductor-pantalla) | 20 kA |
| Corriente transitoria de impulso Iimp(10/350) µs | ≤ 15 kA |
| Corriente transitoria total Itotal(8/20) µs | 30 kA |
| Corriente transitoria total Itotal(10/350) µs | 15 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 30 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-pantalla) | 30 kA |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 55 V (6 kV / 3 kA) |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) spike | ≤ 55 V (6 kV / 3 kA) |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 55 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-pantalla) estática | ≤ 55 V |
| Nivel de protección Up(conductor-tierra) | ≤ 95 V (C2 - 10 kV / 5 kA) |
| Nivel de protección Up(conductor-blindaje) | ≤ 95 V (C2 - 10 kV / 5 kA) |
| Atenuación de inserción aE, asim. | típ. 0,05 dB (≤ 0,10 dB) |
| Gama de frecuencias | 380 MHz ... 470 MHz |
| Relación de ondas estacionarias VSWR en el sistema de 50 Ω | típ. 1,05 (≤ 1,15) |
| Potencia HF admisible Pmáxcon VSWR=xx (sistema de 50 ohmios) | ≤ 800 W |
| ≤ 4 kW (pico) | |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA | |
| A prueba de sobrecorrientes momentáneas (conductor de apantallado) | C2 - 10 kV/5 kA |
| D1 - 2,5 kA |
Datos de conexión
| Tipo de conexión | Conector N |
|---|---|
| Tipo de conexión IN | Conector N, macho |
| Tipo de conexión OUT | Conector N, hembra |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO PROTECCIÓN CONTRA SOBRETENSIONES PHOENIX ES.pdf | 11 Mbytes |
|
| PHOENIX CONTACT-2800022-CN-LAMBDA/4-0.47-SB | 102 Kbytes |
|
