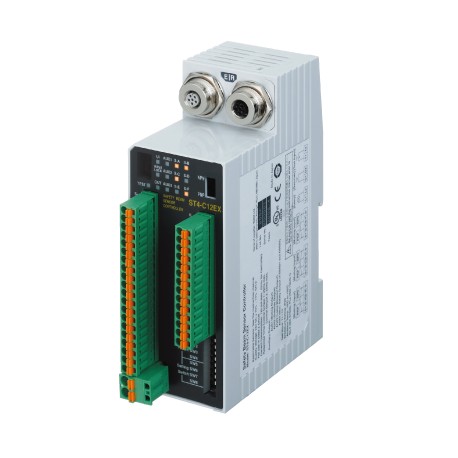

UST4C12EX
ST4-C12EX
ST4-C12EX
PANASONIC
1
Controller für ST4, hochwertiges Funktions-Typ
Hochfunktionale Steuereinheit der ST4-Serie
ST4-C12EX_Compact Typ 4 Sicherheits-Lichtschranke Sensor_Compact Typ 4 Sicherheits-Strahl-Sensor ST4_Controller [hochfunktional]
Safety - PANASONIC > ST4 thru-beam sensors, Type 4 · Ple · SIL3 - PANASONIC
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
| Produkt Anzahl | ST4-C12EX |
| Teilenummer | ST4-C12EX |
| Produkt | Compact Typ 4 Sicherheits-Lichtschranke |
| Details | Controller [hochfunktionelle] |
| Produkt-name | Compact Typ 4 Sicherheits-Beam-Sensor ST4 |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | ST4-C12EX |
| Teilenummer | ST4-C12EX |
| Geltenden Normen | IEC 61496-1/2 (JIS B 9704-1/2 / UL 61496-1/2) (Typ 4), ISO 13849-1 (Kategorie 4, PLe), JIS B 9705-1 (Kategorie 4), IEC 61508-1 bis 7 (SIL 3), IEC 62061 (SIL3), JIS C 0508-1 bis 7 (SIL3) UL 1998, OSHA 1910.212, OSHA 1910.217 (C), ANSI B11.1 bis B11.19, ANSI/RIA R15.06, ANSI/ISA S84.01 (SIL3) (Hinweis) Erfüllt diese standards nur, wenn der controller in Kombination mit dem sensor-Kopf ST4-x. |
| CE-Kennzeichnung-Richtlinie compliance | Maschinen-Richtlinie, EMV-Richtlinie, RoHS-Richtlinie |
| Spannung | 24 V DC +10-15 % Restwelligkeit P-P 10 % oder weniger |
| Stromaufnahme | 120 mA oder weniger (ohne Sensorkopf ST4-Ax) |
| PFHD | Die folgende Tabelle(Hinweis: (Wahrscheinlichkeit eines gefährlichen Ausfalls pro Stunde) hängt von der Anzahl der single-beam sensorST4-A□verbunden mit controller.) |
| MTTFD | Mehr als 100 Jahre (Hinweis:die Mittlere Zeit bis zu einem gefährlichen Ausfall (in Jahren)) |
| Umwelt Beständigkeit:Schutzart | Gehäuse: IP40 (IEC) Anschluss: IP20 (IEC) |
| Umgebungstemperatur | -10 bis +55 ℃+14 bis +131℉(Keine kondensation oder Eisbildung erlaubt), Lagerung: -25 bis +70 ℃-13 bis +158℉ |
| Luftfeuchtigkeit | 30 bis 85 % RH, Lagerung: 30 bis 95 % RH |
| Umwelt-Widerstand:Dielektrische Festigkeit Spannung | 1.000 V AC für eine min. zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Isolationswiderstand | 20 MOhm oder mehr bei 500 V DC mega zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Vibration Widerstand | 10 bis 55 Hz Frequenz, 0,75 mmIn 0.030Doppel-amplitude oder maximale Beschleunigung 90 m/s2 in X -, Y-und Z-Richtung für jeweils zwei Stunden< |
| Schock-Widerstand | 300 m/sZweiBeschleunigung in X -, Y-und Z-Richtung je dreimal |
| Material | Gehäuse: ABS |
| Anwendbar sensor Kopf | ST4-Ax |
| Anwendbar sensor-Kopf:Nein. der Serie Anschlüsse | Störschutz möglich, wenn bis zu einem maximum von 6 sets angeschlossen sind(Wenn die maximal 3-Controller miteinander verbunden sind, Störungen vorbeugen ist möglich für bis zu 18 Sätze) |
| Schaltausgänge (OSSD 1, OSSD 2) | PNP open-collector transistor / NPN open-collector transistor Dual-Ausgang x 1-system (Set mit output polarity-Wahlschalter) [PNP-Ausgang] Maximale source-Strom: 200 mA Angelegte Spannung: wie Versorgungsspannung (zwischen Kontroll-Ausgang und +V) Rest-Spannung: 2,5 V oder weniger (bei 200 mA source-Strom) Durchsickern-Strom: 200-Mikro A oder weniger (einschließlich power OFF-Zustand) Maximale Belastbarkeit: 1 micro F (von Leerlauf bis max. Quelle) Laden Verdrahtung Widerstand: 3 Ohm oder weniger (zwischen regelausgang und laden) [NPN-Ausgang] Maximale sink-Strom: 200 mA Angelegte Spannung: wie Versorgungsspannung (zwischen Kontroll-Ausgang und 0 V) Rest-Spannung: 2,0 V oder weniger (bei 200 mA sink current) Durchsickern-Strom: 200-Mikro A oder weniger (einschließlich power OFF-Zustand) Maximale Belastbarkeit: 1 micro F (von Leerlauf bis max. sink current) Laden Verdrahtung Widerstand: 3 Ohm oder weniger (zwischen regelausgang und laden) (Hinweis) Wenn der Summenstrom der Ausgänge (OSSD1, OSSD2), aux-Ausgänge und muting-Lampen-Ausgang mehr als 400 mA ist die Verkabelung Widerstand zwischen dem controller und der Stromversorgung sollte 1 Ohm oder weniger. Außerdem, wenn der gesamte Strom 400 mA oder weniger, die Verdrahtung Widerstand zwischen dem controller und das Netzteil sollte 2 Ohm oder weniger. |
| Schaltausgänge (OSSD 1, OSSD 2):Betriebsart | Wenn alle Balken der angeschlossenen ST4-Axs empfangen werden OFF, wenn ein oder mehrere Strahlen der angeschlossenen ST4-Axs unterbrochen werden(außer während des muting - / override) Während der Aussperrung |
| Ausgänge(OSSD1, OSSD2):Schutzschaltung | Aufgenommen |
| Reaktionszeit | OFF Antwort: 25 ms oder weniger AUF die Antwort: 90 ms oder weniger (auto-reset) / 140 ms oder weniger (manuelle Rückstellung) |
| Aux-Ausgänge | PNP open-collector transistor / NPN open-collector transistor (Set mit output polarity-Wahlschalter) ST4-C11: ein Ausgang ST4-C12EX: vier Ausgänge [PNP-Ausgang] Maximale source-Strom: 100 mA Angelegte Spannung: wie Versorgungsspannung (zwischen aux-Ausgang und +V) Rest-Spannung: 2,5 V oder weniger (bei 100 mA source-Strom) [NPN-Ausgang] Maximale sink-Strom: 100 mA Angelegte Spannung: wie Versorgungsspannung (zwischen aux-Ausgang und 0 V) Rest-Spannung: 2,0 V oder weniger (bei 100 mA sink current) (Hinweis) Wenn der Summenstrom der Ausgänge (OSSD1, OSSD2), aux-Ausgänge und muting-Lampen-Ausgang mehr als 400 mA ist die Verkabelung Widerstand zwischen dem controller und der Stromversorgung sollte 1 Ohm oder weniger. Außerdem, wenn der gesamte Strom 400 mA oder weniger, die Verdrahtung Widerstand zwischen dem controller und das Netzteil sollte 2 Ohm oder weniger. |
| Aux-Ausgänge:Betriebsart | AUF, wenn die muting-Funktion ist ungültig OFF, wenn die muting-Funktion gültig ist Wenn override-Funktion ist ungültig AUS wenn der override-Funktion gültig ist AUF, wenn die muting-Lampe ist im normalen Zustand OFF, wenn die muting-Lampe ist in anormalen Zustand Die Negative Logik des control-Ausgänge (OSSD1, OSSD2) |
| Aux-Ausgänge:Schutzschaltung | Aufgenommen |
| Muting-Lampen-Ausgang | Verfügbar muting-Lampe: 24 V DC, 1 bis 10 W (Hinweis) Wenn der Summenstrom der Ausgänge (OSSD1, OSSD2), aux-Ausgänge und muting-Lampen-Ausgang mehr als 400 mA ist die Verkabelung Widerstand zwischen dem controller und der Stromversorgung sollte 1 Ohm oder weniger. Außerdem, wenn der gesamte Strom 400 mA oder weniger, die Verdrahtung Widerstand zwischen dem controller und das Netzteil sollte 2 Ohm oder weniger. |
| Muting lamp output:Protection circuit | Aufgenommen |
| Anschluss-terminal | Abnehmbare spring-cage terminal |
| Verdrahtung Kabel | Terminal block Anschluss: 0,2 bis 1,5 mm2 Netzteil-Anschluss (A1, A2): 0,2 bis 2,5 mm2 |
| Gewicht | Netto-Gewicht: 240 g ca Brutto-Gewicht: 450 g ca |
| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF KATALOG PANASONIC DE .pdf | 9 Mbytes |
|
| Technischen Datenblatt 1: ST4C12EX - ST4-C12EX | ST4-C12EX | 1 Mbytes |
![]() |
