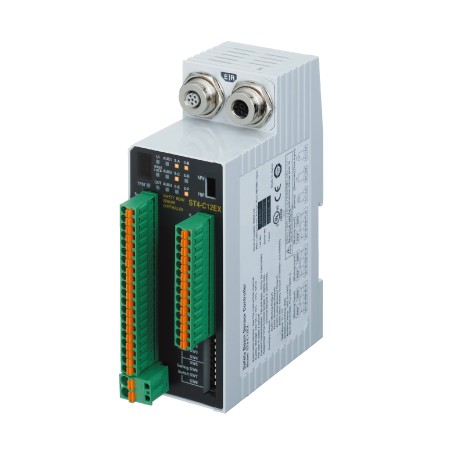

UST4C12EX ST4-C12EX PANASONIC Controlador para ST4, de alta tipo funcional
UST4C12EX
ST4-C12EX
ST4-C12EX
PANASONIC
Controlador para ST4, de alta tipo funcional
Unidade de controle de alta funcionalidade da série ST4
Sensor de feixe de segurança ST4-C12EX_Compact tipo 4 Sensor_Compact sensor de feixe de segurança tipo 4 [ST4_Controller de alta funcionalidade]
Safety - PANASONIC > ST4 thru-beam sensors, Type 4 · Ple · SIL3 - PANASONIC
Produto novo em sua embalagem original com todas as garantias e certificações de PANASONIC
Best sellers
▲Mais informação
▲| Número Do Produto | ST4-C12EX |
| Número Da Peça | ST4-C12EX |
| Produto | Compacto De Proteção Tipo 4 Sensor De Raio |
| Detalhes | [Do controlador de Alto-funcional] |
| Nome do produto | Compacto de proteção Tipo 4 Sensor de raio ST4 |
| Item | Especificações |
|---|---|
| Número Do Produto | ST4-C12EX |
| Número Da Peça | ST4-C12EX |
| Normas aplicáveis | IEC 61496-1/2 (JIS B 9704-1/2 / UL 61496-1/2) (Tipo 4), ISO 13849-1 Categoria 4, PLe), JIS B 9705-1 (Categoria 4), IEC 61508-1 a 7 (SIL3), IEC 62061 (SIL3), JIS C 0508-1 a 7 (SIL3), UL 1998, OSHA 1910.212, OSHA 1910.217 (C), ANSI B11.1 a B11.19, ANSI/RIA R15.06, ANSI/ISA S84.01 (SIL3) (Nota) está em Conformidade com as normas apenas quando o controlador é usado em combinação com o sensor de cabeça ST4-x. |
| A marcação CE em conformidade com a diretiva | Directiva máquinas, estipulações da Directiva EMC, RoHS Directiva |
| Tensão de alimentação | 24 V CC +10-15 % de Ondulação P-P de 10% ou menos |
| Consumo de corrente | 120 mA ou menos (excluindo cabeça do sensor ST4-Ax) |
| PFHD | Consulte a tabela a seguir(Nota: o (Probabilidade de falha perigosa por hora) depende do número de feixe simples sensorST4-A□conectado ao controlador.) |
| MTTFD | Mais de 100 anos (Nota: o tempo Médio para falha perigosa (em anos)) |
| Resistência ao ambiente:Grau de proteção | Protecção: IP40 (IEC) Terminal: IP20 (IEC) |
| Temperatura ambiente | -10 a +55 ℃+14 a +131℉(Sem condensação ou formação de gelo permitido), Armazenamento: -25 a +70 ℃-13 a +158℉ |
| Umidade ambiente | 30 a 85 % de UR, de Armazenamento: de 30 a 95 % RH |
| Resistência ambiental:rigidez Dielétrica tensão | 1000 V AC para um min. entre todos os terminais de alimentação conectados juntos e gabinete |
| Resistência de isolamento | 20 M ou mais, com 500 VCC mega entre todos os terminais de alimentação conectados juntos e gabinete |
| Resistência à vibração | 10 a 55 Hz de frequência, de 0,75 mm0,030 polduplo amplitude ou aceleração máxima de 90 m/s2 em X, Y e Z direções de duas horas cada,< |
| Resistência a choques | 300 m/sDoisaceleração em X, Y e Z direções três vezes cada |
| Material | Gabinete: ABS |
| Aplicável cabeça do sensor | ST4-Ax |
| Aplicável cabeça do sensor:Não. de conexões em série | Interferência de prevenção de possíveis quando até um máximo de 6 conjuntos estão conectados(Quando o máximo de 3 controladores são conectados juntos, interferência prevenção é possível para até 18 jogos) |
| Saídas de controle (OSSD 1, OSSD 2) | PNP abrir-coletor do transistor / aberto NPN coletor do transistor de saída Dupla de x 1 sistema (Definido usando polaridade de saída interruptor de selecção) [Saída PNP] Máxima da fonte de corrente: 200 mA Tensão aplicada: o mesmo que a tensão de alimentação (entre a saída e a +V) Residual tensão: 2,5 V ou menos (a 200 mA fonte de corrente) A corrente de fuga: 200 micro ou menos (incluindo o poder, FORA da condição) A capacidade máxima de carga: 1 micro-F (a partir de sem carga máx. fonte de corrente) Carga fiação de resistência: 3 Ohm ou menos (entre a saída de controle e de carga) [NPN] Máxima de coletor de corrente: 200 mA Tensão aplicada: o mesmo que a tensão de alimentação (entre o controle de saída e 0 V) Residual tensão: 2.0 V ou menos (a 200 mA coletor de corrente) A corrente de fuga: 200 micro ou menos (incluindo o poder, FORA da condição) A capacidade máxima de carga: 1 micro-F (a partir de sem carga máx. coletor de corrente) Carga fiação de resistência: 3 Ohm ou menos (entre a saída de controle e de carga) (Nota) Se a corrente total das saídas de controle (OSSD1, OSSD2), saídas auxiliares e lâmpada muting de saída excede 400 mA, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 1 Ohm ou menos. Além disso, se a corrente total é de 400 mA ou menos, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 2 Ohms ou menos. |
| Saídas de controle (OSSD 1, OSSD 2):modo de Operação | Quando todas as vigas conectadas ST4-Axs são recebidos FORA quando um ou mais feixes de ligado ST4-Axs são interrompidos(exceto durante muting / substituir) FORA durante bloqueio |
| Saídas de controle(OSSD1, OSSD2):Proteção de circuito | Incorporados |
| Tempo de resposta | FORA de resposta: 25 ms ou menos. EM resposta: 90 ms ou menos (reset automático) / 140 ms ou menos (reset manual) |
| Saídas auxiliares | PNP abrir-coletor do transistor / aberto NPN coletor do transistor (Definido usando polaridade de saída interruptor de selecção) ST4-C11: uma saída ST4-C12EX: quatro saídas [Saída PNP] Máxima da fonte de corrente: 100 mA Tensão aplicada: o mesmo que a tensão de alimentação (entre auxiliares de saída e a +V) Residual tensão: 2,5 V ou menos (em 100 mA de corrente da fonte) [NPN] Máxima de coletor de corrente: 100 mA Tensão aplicada: o mesmo que a tensão de alimentação (entre auxiliares de saída e 0 V) Residual tensão: 2.0 V ou menos (em 100 mA coletor de corrente) (Nota) Se a corrente total das saídas de controle (OSSD1, OSSD2), saídas auxiliares e lâmpada muting de saída excede 400 mA, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 1 Ohm ou menos. Além disso, se a corrente total é de 400 mA ou menos, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 2 Ohms ou menos. |
| Saídas auxiliares:modo de Operação | Quando a função de silenciamento é inválida Desligue quando a função de silenciamento é válido Quando a função de override for inválido Desligue quando a função de substituição é válido Quando a lâmpada muting está em condição normal Desligue quando a lâmpada muting está em condição anormal A lógica negativa das saídas de controle (OSSD1, OSSD2) |
| Saídas auxiliares:Proteção de circuito | Incorporados |
| Lâmpada Muting saída | Disponível lâmpada muting: 24 V DC, 1 a 10 W (Nota) Se a corrente total das saídas de controle (OSSD1, OSSD2), saídas auxiliares e lâmpada muting de saída excede 400 mA, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 1 Ohm ou menos. Além disso, se a corrente total é de 400 mA ou menos, a fiação de resistência entre o controlador e a fonte de alimentação deve ser de 2 Ohms ou menos. |
| Lâmpada Muting de saída:Proteção de circuito | Incorporados |
| Terminal de conexão | Destacável primavera-gaiola de terminal |
| Fiação do cabo | Bloco de terminais do conector: 0,2 a 1,5 mm2 Conector da fonte de alimentação (A1, A2): 0,2 a 2,5 mm2 |
| Peso | Peso líquido: 240 g aprox Peso bruto: 450 g aprox |
Datasheet - PDF
▲| Título: | Tamanho: | Tipo: |
|---|---|---|
| PDF CATALOG PANASONIC SENSORS EN.pdf | 31 Mbytes |
|
| PDF CATALOGUE PANASONIC EN .pdf | 15 Mbytes |
|
| Ficha técnica 1: ST4C12EX - ST4-C12EX | ST4-C12EX | 1 Mbytes |
|
