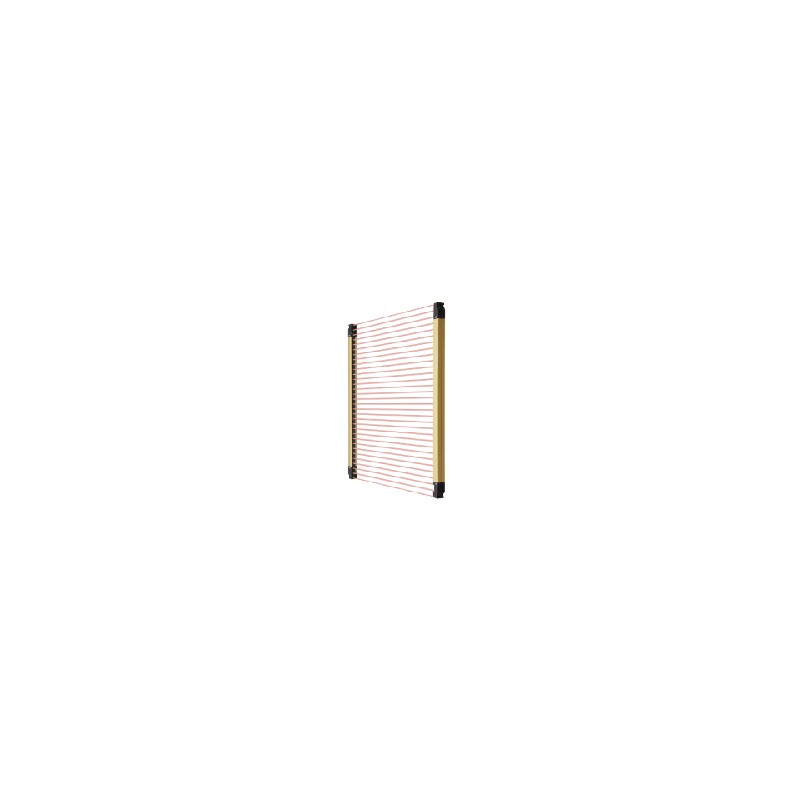

SF4D-H80-01 PANASONIC Sicherheits-Lichtvorhang [Typ 4, PLe SIL3] SF4D
SF4D-H80-01
PANASONIC
Sicherheits-Lichtvorhang [Typ 4, PLe SIL3] SF4D
Safety - PANASONIC
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PANASONIC
Bestseller
▲Mehr Infos
▲| Produkt Anzahl | SF4D-H80-01 |
| Teilenummer | SF4D-H80-01 |
| Produkt | Sicherheits-Lichtvorhang [Typ 4, PLe SIL3] |
| Details | Min. schaltobjekt ø25 mmř0.984 in(20 mm0.787 inbeam pitch) |
| Produkt-name | Kompakte & Robuste Sicherheits-Lichtvorhang [Typ 4, PLe SIL3] SF4D |
| Artikel | Spezifikationen |
|---|---|
| Produkt Anzahl | SF4D-H80-01 |
| Teilenummer | SF4D-H80-01 |
| Nein. der beam-Kanäle | Achtzig |
| Schützende Höhe | 1.590 mm 62.598 in (Hinweis): Bei Verwendung als Sicherheitseinrichtung für eine Maschine in China oder bei der Verwendung von SF4D-□-01 als Sicherheitseinrichtung für eine Maschine oder Papier Schermaschine in Japan, die Länge von der Mitte des ersten Strahls Kanal, um die Mitte des letzten Strahl-Kanal werden zu schützende Höhe. |
| Überwachungshöhe : Bei Verwendung als Sicherheits-Ausrüstung für die chinesische Presse-Maschine oder bei der Verwendung für die japanische Presse-Maschine oder Papier Schermaschine | Von 1.580 mm 62.205 in (Hinweis): Bei Verwendung als Sicherheitseinrichtung für eine Maschine in China oder bei der Verwendung von SF4D-□-01 als Sicherheitseinrichtung für eine Maschine oder Papier Schermaschine in Japan, die Länge von der Mitte des ersten Strahls Kanal, um die Mitte des letzten Strahl-Kanal werden zu schützende Höhe. |
| Stromaufnahme | Emitter : 120 mA oder weniger Empfänger : 150 mA oder weniger |
| PFHD | 3.69×10-9 |
| MTTFD | 318 Jahre oder mehr |
| Gewicht(Gesamt von Sender und Empfänger) | 4000 g ca. |
| Geltenden standards:Internationaler standard | IEC-61496- 1/2 (Typ 4), ISO 13849- 1 (Kategorie 4, PLe), IEC 61508-1 bis 7 (SIL3) |
| Anwendbare Normen:Japan | JIS B 9704-1/2 (Typ 4), JIS B 9705-1 (Kategorie 4), JIS C 0508-1 bis 7 (SIL3) |
| Anwendbare Normen:Europa (EU) | EN 61496-1/2 (Typ 4), EN ISO 13849-1 (Kategorie 4, PLe), EN 55011, EN 61000-6-2, EN 50178 |
| Anwendbare Normen:Nordamerika | ANSI/UL 61496-1/2 (Typ 4),CAN/CSA C22.2 No. 14, CAN/CSA E61496-1/2 |
| Anwendbare Normen:China (GB) | GB/T 4584 |
| CE-Kennzeichnung-Richtlinie compliance | Maschinen-Richtlinie, EMV-Richtlinie, RoHS-Richtlinie |
| Reichweite | Short-Modus : 0,2 bis 9 m0.656 zu 29.528 ft Lange-Modus : 0,8 bis 15 mAb 2.625, um 49.213 ft (per DIP-Schalter wählbar) (Hinweis): Der Arbeitsbereich ist der mögliche Einstellung der Entfernung zwischen dem emitter und dem Empfänger. |
| Min. schaltobjekt | ø25 mmř0.984 inundurchsichtige Objekt (Anmerkung): Wenn die floating blanking-Funktion verwendet wird, die Größe des minimalen sensing Objekt variiert. Für die Details siehe den Abschnitt "Sicherheit" erreichbar. |
| Effektive öffnungswinkel | Ą 2,5° oder weniger bei einer Reichweite von 3 m9.843 ftoder mehr (basierend auf IEC 61496-2) |
| Spannung | 24 V DC+20-30 %Restwelligkeit P-P 10 % oder weniger (ohne Spannungsabfall durch Kabel) (Hinweis): Bei Betrachtung der Spannungsabfall verursacht durch das Kabel, verwenden Sie Steuerausgang (OSSD 1, OSSD 2) source / sink-Strom und Kabel-Länge als Richtlinie. |
| Schaltausgänge (OSSD 1, OSSD 2) | PNP open-collector transistor / NPN-open-collector-transistor (umschaltbar) <PNP-Ausgang ausgewählt> ・Maximale source-Strom : 350 mA ・Angelegte Spannung : wie Versorgungsspannung (zwischen Steuer-Ausgang und +V) ・Restspannung : 2 V oder weniger (source-Strom 350 mA) (ohne Spannungsabfall durch Kabel) ・Durchsickern-Strom : 0,2 mA oder weniger (einschließlich power OFF-Zustand) ・Maximale Belastbarkeit : 2.2 µF ・Laden Sie die Verdrahtung Widerstand : 3 Ω oder weniger <NPN-Ausgang ausgewählt> ・Maximale sink-Strom : 350 mA ・Angelegte Spannung : wie Versorgungsspannung (zwischen Steuer-Ausgang und 0 V) ・Restspannung : 2 V oder weniger (sink current 350 mA) (ohne Spannungsabfall durch Kabel) ・Durchsickern-Strom : 0,2 mA oder weniger (einschließlich power OFF-Zustand) ・Maximale Belastbarkeit : 2.2 µF ・Laden Sie die Verdrahtung Widerstand : 3 Ω oder weniger |
| Schaltausgänge (OSSD 1, OSSD 2):Betriebsart | Wenn alle Strahlen empfangen werden, AUS, wenn ein oder mehrere Strahlen blockiert sind (Auch OFF wenn der interne sensor-Fehler oder synchronization signal Fehler tritt auf) (Hinweis): bitte Beachten Sie, dass die Einstellung nicht geändert werden, wenn SF4D-□-01 verwendet wird. |
| Ausgänge(OSSD1, OSSD2):Schutzschaltung | Aufgenommen |
| Steuerausgang(OSSD 1, OSSD 2):Reaktionszeit | OFF Antwort : 10 ms oder weniger (not connected in series / parallel), 18 ms oder weniger (Connected in series / parallel)(Hinweis 1) AUF die Antwort : 50 ms oder weniger (Hinweis 2)(Hinweis 3) (Anmerkung 1): Für die Reaktionszeiten von der Anzahl der Strahlen, siehe Steuerausgang (OSSD 1, OSSD 2) AUS der Antwort Zeit. (Hinweis 2): Da der Steuerausgang (OSSD 1, OSSD 2) muss für mindestens 80 ms, die bei der Antwort wird verzögert werden, die mehr als 50 ms, wenn das Licht blockiert, ist weniger als 30 ms ist. (Note 3): Wenn optische Synchronisation ausgewählt, wenn die Strahl Achsen der beiden am oberen Ende und am unteren Ende blockiert sind, die AUF die Reaktionsgeschwindigkeit verringert sich um mehr als 1 sec. |
| Hilfsausgang (AUX)(Nicht-sicherheitsausgang) | PNP open-collector transistor / NPN-open-collector-transistor (umschaltbar) <PNP-Ausgang ausgewählt> ・Maximale source-Strom : 60 mA ・Angelegte Spannung : wie Versorgungsspannung (zwischen aux-Ausgang und +V) ・Restspannung : 2 V oder weniger (source current 60 mA) (ohne Spannungsabfall durch Kabel) ・Durchsickern-Strom : 0,2 mA oder weniger (einschließlich power OFF-Zustand) <NPN-Ausgang ausgewählt> ・Maximale sink-Strom : 60 mA ・Angelegte Spannung : wie Versorgungsspannung (zwischen aux-Ausgang und 0 V) ・Restspannung : 2 V oder weniger (sink current 60 mA) (ohne Spannungsabfall durch Kabel) ・Durchsickern-Strom : 0,2 mA oder weniger (einschließlich power OFF-Zustand) |
| Hilfsausgang (AUX)(Nicht-sicherheitsausgang) : Betriebsart | Control-Ausgang : OFF, Control output OFF : ON (Hinweis): bitte Beachten Sie, dass die Einstellung nicht geändert werden, wenn SF4D-□-01 verwendet wird. |
| Hilfsausgang (AUX)(Nicht-sicherheitsausgang) : Schutzschaltung | Aufgenommen |
| Hilfsausgang (AUX)(Nicht-sicherheitsausgang) : Reaktionszeit | OFF Antwort : 60 ms oder weniger, AUF Antwort : 60 ms oder weniger |
| Synchronisations-Methode | Line-Synchronisierung / optische Synchronisation (per DIP-Schalter wählbar) |
| Störschutz-Funktion | <Not connected in series/parallel> Online-Synchronisation : 2 Einheiten oder weniger (auto) ・Optische Synchronisation : 2 Einheiten oder weniger (wählbar durch DIP-Schalter) <Connected in series/parallel> ・Reihenschaltung : 5 Einheiten oder weniger (Gesamtanzahl der Strahl-Kanäle 256 oder weniger) ・Parallel Anschluss : 3 Einheiten oder weniger (Gesamtanzahl der Strahl-Kanäle, 192 oder weniger)(Hinweis) ・Serien - / Parallelschaltung gemischt : 5 Einheiten oder weniger (Gesamtanzahl der Strahl-Kanäle 144 oder weniger)(Hinweis) (Hinweis): bitte Beachten Sie, dass die Einstellung nicht geändert werden, wenn SF4D-□-01 verwendet wird. |
| Test-input-Funktion | Aufgenommen |
| Interlock-Funktion | Incorporated [Manual reset / auto-reset (wählbar durch Verdrahtung)] (8-core-Kabel oder 12-core-Kabel) |
| Lockout release-Funktion | Aufgenommen |
| Externe Geräte-überwachung-Funktion | Incorporated (8-core-Kabel oder 12-core-Kabel) |
| Indikator-Funktion | Integriert (nur der Empfänger leuchtet auf, wenn optische Synchronisation verwendet wird) |
| Muting-Funktion | Incorporated (12-core-Kabel) |
| Override-Funktion | Incorporated (12-core-Kabel) |
| Power-save-Funktion | Aufgenommen |
| Optionale Funktionen | Optionale Funktionen können nicht verwendet werden, wenn SF4D-□-01 verwendet wird. |
| Verschmutzungsgrad | Drei |
| Betriebshöhe | 2.000 m6,561.68 ftoder weniger (Hinweis): verwenden oder lagern Sie in einem Umfeld, Druck Atmosphärendruck oder höher auf einer Höhe von 0 m aus. |
| Umwelt Beständigkeit:Schutzart | IP67, IP65 (IEC), NEMA Typ 13 (NEMA 250) |
| Umgebungstemperatur | -10 bis +55 ℃+14 bis +131 ℉(Keine kondensation oder Eisbildung erlaubt), Lagerung : -25 bis +60 ℃-13 bis +140 ° f |
| Luftfeuchtigkeit | 30 bis 85 % RH, Lagerung : 30 bis 95 % RH |
| Umgebungs-Beleuchtungsstärke | Glühlampe : 5,000 ℓx oder weniger an der Licht-empfangenden Oberfläche |
| Umwelt-Widerstand:Dielektrische Festigkeit Spannung | 1.000 V AC für eine minute zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Isolationswiderstand | 20 MΩ oder mehr bei 500 V DC megger, zwischen allen Anschlussklemmen miteinander verbunden und Gehäuse |
| Vibration Widerstand | 10 bis 55 Hz, 0,75-mm -In 0.030doppelamplitude in X -, Y-und Z-Richtung für jeweils zwei Stunden Störung Beständigkeit 10 bis 55 Hz, 0,75-mm -In 0.030doppelamplitude in X -, Y-und Z-Richtung zwanzig mal jeder |
| Schock-Widerstand | 300 m/sZweiBeschleunigung (30 G ca.) in X -, Y-und Z-Richtung je dreimal Störung Widerstand 100 m/sZweiBeschleunigung (10 G ca.) in X -, Y-und Z-Richtung 1.000 mal jeder |
| SFF (Safe Failure Fraction) | 99% |
| HFT (Hardware-Fehlertoleranz) | Eins |
| Teilsystem-Typ | Typ B (IEC 61508-2) |
| T1 (proof test Intervall) | 20 Jahre |
| Failure response time | Innerhalb der response-Zeit (OFF-Antwort) |
| Sicherheit Staat | Steuerausgang (OSSD 1 / 2) AUS-Zustand |
| Emitting element | Infrarot-LED (peak emission Wellenlänge : 850 nm0.0335 mil) |
| Material | Gehäuse : Aluminium, detektionsfläche : Polycarbonat und rostfreier Stahl (SUS304), Obere Kappe / lower cap : Nylon |
| Verbindungs-Methode | Durch Anschluss |
| Kabel-Verlängerung | Gesamtlänge der Sender / Empfänger kann verlängert werden, bis zu 70 m229.659 ftjeweils mit optionalen Paarung Kabel (einschließlich der Länge der Reihe Paarung Kabel) (Hinweis): Bei Betrachtung der Spannungsabfall verursacht durch das Kabel, verwenden Sie Steuerausgang (OSSD 1, OSSD 2) source / sink-Strom und Kabel-Länge als Richtlinie. |
| Zubehör | SF4B-TR25 (test rod) : 1 pc. |
| Bemerkung | Wo Messbedingungen wurden nicht genau angegeben, die Bedingungen, die verwendet wurden, einer Umgebungstemperatur von +20 ℃+68 ℉. PFHD: Wahrscheinlichkeit eines Gefährlichen Ausfalls pro Stunde MTTFD: Mittlere Zeit bis zu einem Gefährlichen Ausfall (in Jahren). |
