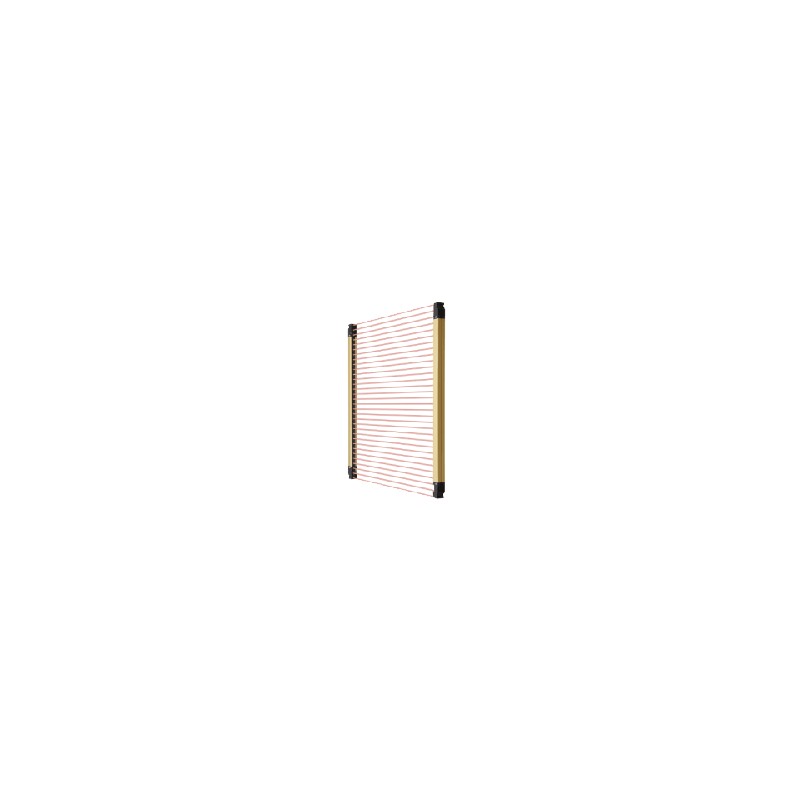

SF4D-H80-01 PANASONIC Barrière de lumière de sécurité [Type 4 SIL3 PLe] SF4D
SF4D-H80-01
PANASONIC
Barrière de lumière de sécurité [Type 4 SIL3 PLe] SF4D
Safety - PANASONIC
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PANASONIC
Les plus vendus
▲En savoir plus
▲| Numéro De Produit | SF4D-H80-01 |
| Numéro De Pièce | SF4D-H80-01 |
| Produit | Barrière Immatérielle de sécurité Type 4 SIL3 PLe] |
| Détails | Min. détection d'objet ø25 mmø0.984(20 mm0.787 dansfaisceau de hauteur) |
| Nom du produit | Compact et Robuste barrière Immatérielle de Sécurité Type 4 SIL3 PLe] SF4D |
| Article | Spécifications |
|---|---|
| Numéro De Produit | SF4D-H80-01 |
| Numéro De Pièce | SF4D-H80-01 |
| Pas de. de faisceau de canaux | Quatre vingt |
| Hauteur de protection | 1590 mm 62.598 dans (Note): Lors de l'utilisation d'un dispositif de sécurité pour une machine de presse en Chine ou lors de l'utilisation de SF4D-□-01 comme un dispositif de sécurité pour une machine de presse ou de papier machine à découper au Japon, la longueur à partir du centre de la première poutre de canal au centre de la dernière poutre canal de devenir à hauteur de protection. |
| Hauteur de protection : Lors de l'utilisation comme équipement de sécurité pour les Chinois de machine de presse ou lors de l'utilisation pour les Japonais de presse de machine à papier ou de cisaillement de machine de | De 1 580 mm 62.205 dans (Note): Lors de l'utilisation d'un dispositif de sécurité pour une machine de presse en Chine ou lors de l'utilisation de SF4D-□-01 comme un dispositif de sécurité pour une machine de presse ou de papier machine à découper au Japon, la longueur à partir du centre de la première poutre de canal au centre de la dernière poutre canal de devenir à hauteur de protection. |
| Consommation de courant | Émetteur : 120 mA ou moins Récepteur : 150 mA ou moins |
| PFHD | 3.69×10-9 |
| MTTFD | 318 ans ou plus |
| Poids(Total de l'émetteur et du récepteur) | 4 000 g env. |
| Normes applicables:standard International | CEI 61496- 1/2 (Type 4), ISO 13849- 1 (Catégorie 4, PLe), de la CEI 61508-1 à 7 (SIL3) |
| Normes applicables:Japon | JIS B 9704-1/2 (Type 4), JIS B 9705-1 (Catégorie 4), JIS C 0508-1 à 7 (SIL3) |
| Normes applicables:Europe (UE) | EN 61496-1/2 (Type 4), EN ISO 13849-1 (Catégorie 4, PLe), EN 55011, EN 61000-6-2, EN 50178 |
| Normes applicables:Amérique du Nord | ANSI/UL 61496-1/2 (Type 4),CAN/CSA C22.2 n ° 14, can/CSA E61496-1/2 |
| Normes applicables:la Chine (GB) | GB/T 4584 |
| Directive de marquage CE de conformité | Directive machines, la Directive EMC, RoHS Directive |
| Plage de fonctionnement | Court mode : de 0,2 à 9 mDe 0,656 à 29.528 ft Long mode : de 0,8 à 15 m2.625 à 49.213 ft (sélectionnable par commutateur DIP) (Note): La plage de fonctionnement est la possibilité de régler la distance entre l'émetteur et le récepteur. |
| Min. détection d'objet | ø25 mmø0.984un objet opaque (Note): Lorsque le masquage flottant fonction est utilisée, la taille de l'minimale de détection de l'objet varie. Pour le détail, reportez-vous à la section sur la distance de Sécurité. |
| Efficace angle d'ouverture de | ±2.5° ou moins à une portée de 3 m9.843 ftou plus (selon la norme CEI 61496-2) |
| La tension d'alimentation | 24 V DC+20-30 %Ondulation (P-P 10 % ou moins (à l'exclusion de la chute de tension due à câble) (Note): En contrepartie de la chute de tension provoquée par le câble, l'utilisation de la sortie de Contrôle (OSSD 1, OSSD 2) source / puits de courant et la longueur de câble comme une ligne directrice. |
| Contrôle des sorties (OSSD 1, OSSD 2) | PNP collecteur ouvert transistor NPN à collecteur ouvert transistor (sélectionnable) <Sortie PNP sélectionné> ・Maximum de la source de courant : 350 mA ・Tension appliquée : la Même que la tension d'alimentation (entre la sortie de contrôle et +V) ・Une tension résiduelle : 2 V ou moins (de la source de courant de 350 mA) (à l'exclusion de la chute de tension due à câble) Courant de fuite : 0,2 mA ou moins (y compris l'état HORS tension) ・Capacité de charge maximale : 2.2 µF ・Charge le câblage de la résistance : 3 Ω ou moins <NPN sortie sélectionnée> ・Maximum évier courant : 350 mA ・Tension appliquée : la Même que la tension d'alimentation (entre la sortie de contrôle et 0 V) ・Une tension résiduelle : 2 V ou moins (évier courant de 350 mA) (à l'exclusion de la chute de tension due à câble) Courant de fuite : 0,2 mA ou moins (y compris l'état HORS tension) ・Capacité de charge maximale : 2.2 µF ・Charge le câblage de la résistance : 3 Ω ou moins |
| Contrôle des sorties (OSSD 1, OSSD 2):le mode de Fonctionnement | Lorsque toutes les poutres sont reçus, ÉTEINT lorsque l'une ou plusieurs faisceaux sont bloqués (Également ÉTEINT lorsque le capteur interne de l'erreur ou de la synchronisation du signal d'erreur se produit) (Note): Notez que le paramètre ne peut pas être modifié lorsque SF4D-□-01 est utilisé. |
| Contrôle des sorties OSSD1, OSSD2):circuit de Protection | Incorporé |
| Sortie de contrôle(OSSD 1, OSSD 2):le temps de Réponse | HORS de réponse : 10 ms ou moins (Pas connectés en série / parallèle), 18 ms ou moins (Connectés en série / parallèle)(Note 1) SUR la réponse : 50 ms ou moins (Note 2)(Note 3) (Note 1): Pour le temps de réponse par le nombre de faisceaux, reportez-vous à la sortie de Contrôle (OSSD 1, OSSD 2) HORS temps de réponse. (Note 2): Parce que la sortie de contrôle (OSSD 1, OSSD 2) doit être à l'ARRÊT pour au moins 80 ms, la réponse sera retardée de plus de 50 ms lorsque la lumière est bloquée un temps inférieur à 30 ms. (Note 3): Lors de l'optique de synchronisation est activée, si le faisceau axes de l'extrémité supérieure et l'extrémité inférieure sont bloqués, la vitesse de réaction diminue de 1 sec. |
| Sortie auxiliaire (AUX)(Non-sortie de sécurité) | PNP collecteur ouvert transistor NPN à collecteur ouvert transistor (sélectionnable) <Sortie PNP sélectionné> ・Maximum de la source de courant : 60 mA ・Tension appliquée : la Même que la tension d'alimentation (entre la sortie auxiliaire et +V) ・Une tension résiduelle : 2 V ou moins (de la source de courant de 60 mA) (à l'exclusion de la chute de tension due à câble) Courant de fuite : 0,2 mA ou moins (y compris l'état HORS tension) <NPN sortie sélectionnée> ・Un Maximum de conso : 60 mA ・Tension appliquée : la Même que la tension d'alimentation (entre la sortie auxiliaire et 0 V) ・Une tension résiduelle : 2 V ou moins (évier courant de 60 mA) (à l'exclusion de la chute de tension due à câble) Courant de fuite : 0,2 mA ou moins (y compris l'état HORS tension) |
| Sortie auxiliaire (AUX)(Non-sortie de sécurité) : le mode de Fonctionnement | Sortie de contrôle on : OFF, Contrôle de sortie OFF : SUR (Note): Notez que le paramètre ne peut pas être modifié lorsque SF4D-□-01 est utilisé. |
| Sortie auxiliaire (AUX)(Non-sortie de sécurité) : circuit de Protection | Incorporé |
| Sortie auxiliaire (AUX)(Non-sortie de sécurité) : temps de Réponse | HORS de réponse : 60 ms ou moins, SUR la réponse : 60 ms ou moins |
| Méthode de synchronisation | Ligne de synchronisation / optique de synchronisation (sélectionnable par commutateur DIP) |
| L'interférence de prévention de la fonction | <N'est pas connecté en série/parallèle> ・La synchronisation des lignes : 2 unités ou moins (auto) ・Optique de synchronisation : 2 unités ou moins (sélectionnable par commutateur DIP) <Connectés en série/parallèle> ・Connexion en série : 5 logements ou moins (nombre total de faisceau de canaux de 256 ou moins) ・Connexion en parallèle : 3 logements ou moins (nombre total de faisceau de canaux 192 ou moins)(Note) Série / parallèle de connexion mixte : 5 logements ou moins (nombre total de faisceau de canaux 144 ou moins)(Note) (Note): Notez que le paramètre ne peut pas être modifié lorsque SF4D-□-01 est utilisé. |
| Test de la fonction d'entrée | Incorporé |
| La fonction de verrouillage | Incorporé [réarmement Manuel / auto reset (sélectionnable par câblage)] (8-core câble ou 12-core câble) |
| Verrouillage de fonction de libération | Incorporé |
| La surveillance de dispositif externe de la fonction | Intégré (8-core câble ou 12-core câble) |
| L'Application de l'indicateur de fonction | Intégré (uniquement le récepteur s'allume lorsque optique de synchronisation est utilisé) |
| Fonction d'inhibition | Intégré (12-core câble) |
| Remplacer la fonction | Intégré (12-core câble) |
| Fonction d'économie d'énergie | Incorporé |
| Fonctions en option | Fonctions en option ne peut pas être utilisé lorsque SF4D-□-01 est utilisé. |
| Degré de Pollution | Trois |
| Altitude de fonctionnement | 2 000 m6,561.68 ftou moins (Note): Ne pas utiliser ou entreposer dans un environnement sous pression à la pression atmosphérique ou supérieur à une altitude de 0 m. |
| Résistance à l'environnement:Degré de protection | IP67 IP65 (IEC), NEMA 13 (NEMA 250) |
| Température ambiante | -10 à +55 ℃+14 à +131 ° f(Pas que de la condensation ou au givrage autorisé), Stockage : -25 à +60 ℃-13 à +140 ° f |
| L'humidité ambiante | De 30 à 85 % d'humidité relative de Stockage : de 30 à 95 % HR |
| L'éclairement ambiant | La lumière incandescente : de 5 000 ℓx ou moins à la réception de lumière de surface |
| Résistance à l'environnement:rigidité Diélectrique tension | 1 000 V AC pour une minute, entre tous les terminaux connectés entre eux et le boîtier |
| La résistance de l'isolation | 20 MΩ ou plus, avec 500 V CC megger, entre tous les terminaux connectés entre eux et le boîtier |
| Résistance aux vibrations | 10 à 55 Hz, 0,75 mm0.030 dansdouble amplitude de X, Y et Z les directions pendant deux heures chaque Dysfonctionnement de la résistance de 10 à 55 Hz, 0,75 mm0.030 dansdouble amplitude de X, Y et Z les directions vingt fois chaque |
| Résistance aux chocs | 300 m/sDeuxl'accélération de 30 G (approx.) en X, Y et Z les directions de trois fois chaque Dysfonctionnement de la résistance de 100 m/sDeuxaccélération (10 G environ). en X, Y et Z les directions 1000 fois chaque |
| SFF (Safe Failure Fraction) | 99% |
| HFT (Tolérance de Panne Matérielle) | Un |
| Sous-système de type | De Type B (IEC 61508-2) |
| T1 (intervalle entre tests de validation) | 20 ans |
| Panne de temps de réponse | Dans les temps de réponse (au LARGE de la réponse) |
| La sécurité de l'état | Sortie de contrôle (OSSD 1 / 2) HORS de l'état |
| Élément émettant de la | LED infrarouge (pic d'émission de longueur d'onde : 850 nm0.0335 mil) |
| Matériel | Boîtier : Aluminium, surface de Détection : résine de Polycarbonate et en acier inoxydable (SUS304), Haute-cap / capot inférieur : Nylon |
| Méthode de connexion | Par connecteur |
| Câble d'extension | Longueur totale de l'émetteur / récepteur peut être prolongée jusqu'à 70 m229.659 ftchacun à l'aide d'accouplement en option câble (y compris la longueur de la série de câbles de raccordement) (Note): En contrepartie de la chute de tension provoquée par le câble, l'utilisation de la sortie de Contrôle (OSSD 1, OSSD 2) source / puits de courant et la longueur de câble comme une ligne directrice. |
| Accessoires | SF4B-TR25 (tige de test) : 1 pc. |
| Remarque | Lorsque les conditions de mesure n'ont pas été spécifiées avec précision, les conditions ont été utilisés à une température ambiante de +20 ℃+68 ° f. PFHD: Probabilité de Défaillance Dangereuse par Heure, MTTFD: Durée moyenne de Défaillance Dangereuse (en années). |
