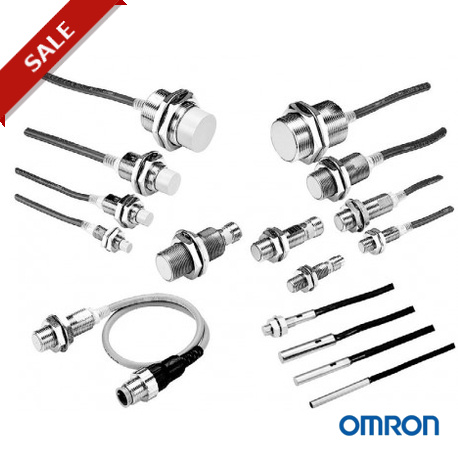

E2E-CR8C2 133303 OMRON 3h D4 0.8mm NPN NC

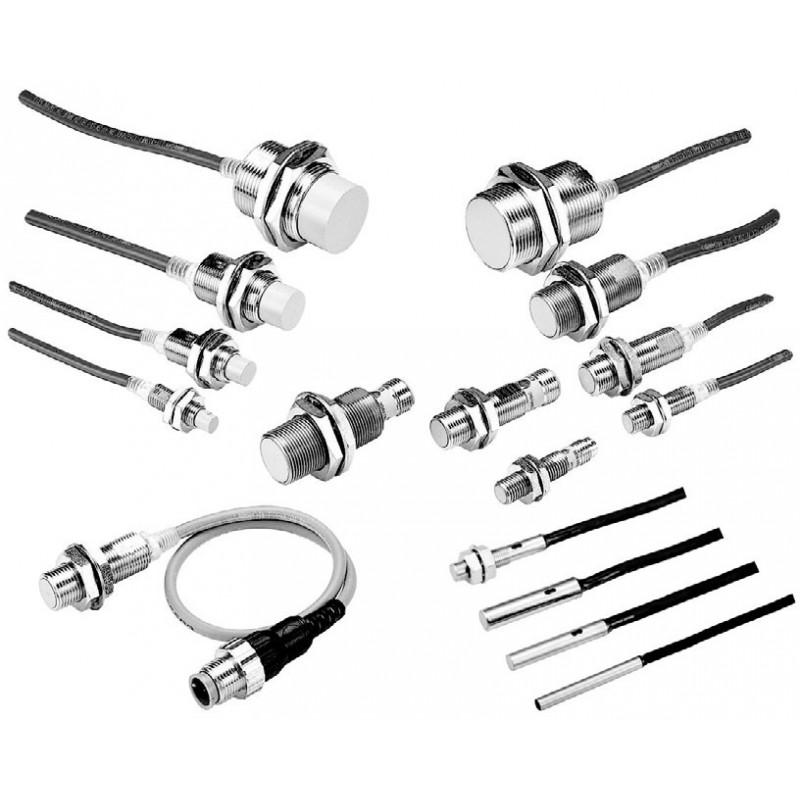

Zylindrischer Näherungssensor im Miniaturformat
E2E
Hochleistung in kleiner
Baugrösse
• Modelle mit Anschlusskabel und M8- Steckeranschlüssen
• Größen: Ø 4 mm, Ø 5,4 mm und M5
• Schaltfrequenz bis 3 kHz
Bestellinformationen
Bauform Schaltabstand Anschluss Gehäusematerial Schalt- ausgang
Schliesser- Schaltverhalten
Öffner- Schaltverhalten
Ø 4 mm Bündig 0,8 mm Anschlusskabel Messing PNP E2E-CR8C1 E2E-CR8C2
NPN E2E-CR8C1 E2E-CR8C2
M8-Stecker PNP E2E-CR8C1-M5 E2E-CR8C2-M5
NPN E2E-CR8C1-M5 E2E-CR8C2-M5
M5 1 mm Anschlusskabel PNP E2E-X1B1 E2E-X1B2
NPN E2E-X1C1 E2E-X1C2
M8-Stecker PNP E2E-X1B1-M5 E2E-X1B2-M5
NPN E2E-X1C1-M5 E2E-X1C2-M5
Ø 5,4 mm Anschlusskabel PNP E2E-C1B1 E2E-C1B2
NPN E2E-C1C1 E2E-C1C2
E2E-C#C#/B#, E2E-X1C#/B# DC-3-Draht-Modelle
Baugrösse Ø 4 M5 Ø 5,4
Ausführung Bündig
Eigenschaft E2E-CR8C#/B# E2E-X1C#/B# E2E-C1C#/B#
Schaltabstand 0,8 mm ±15 % 1 mm ±15 % Schaltabstandseinstellung 0 bis 0,5 mm 0 bis 0,7 mm Hysterese max. 15 % des Schaltabstands
Schaltobjekt Eisenmetall (geringere Empfindlichkeit bei Nicht-Eisenmetallen, siehe Kennlinien).
Standardschaltobjekt Eisen: 5 x 5 x 1 mm
Schaltfrequenz (siehe Hinweis 2) 3 kHz
Versorgungsspannung
(Betriebsspannungsbereich)
12 bis 24 VDC (10 bis 30 VDC), Restwelligkeit (s-s): max. 10 %
Stromaufnahme max. 17 mA
Schaltausgang Laststrom max. 100 mA bei 30 VDC, offener-Kollektor
Restspannung max. 2 V (Laststrom: 100 mA. Kabellänge: 2 m)
Leuchtanzeige Schaltausgangsanzeige (rote LED)
Schaltverhalten
(bei Annäherung des Schaltobjekts)
C1- und B1-Modelle: Schliesser
C2- und B2-Modelle: Öffner
Details hierzu finden Sie unter Signalverhalten.
Schutzschaltungen Verpolungsschutz für Spannungsversorgung, Überspannungsschutz Umgebungstemperatur Betrieb/Lagerung: –25 °C bis 70 °C (ohne Eis- und Kondensatbildung) Luftfeuchtigkeit Betrieb/Lagerung: 35 % bis 95 %
Temperaturabhängigkeit max. ±15 % des Schaltabstands bei 23 °C innerhalb eines Temperaturbereichs von –25 °C bis 70 °C
Spannungsabhängigkeit max. ±2,5 % des Schaltabstands bei einer Nennspannungvon ±15 % Isolationswiderstand min. 50 MΩ bei 500 VDC zwischen stromführenden Teilen und Gehäuse Isolationsprüfspannung 500 VAC bei 50/60 Hz für eine Minute zwischen stromführenden Teilen und Gehäuse
Vibrationsfestigkeit 10 bis 55 Hz, 1,5-mm-Doppelamplitude für jeweils zwei Stunden in alle drei Richtungen (X, Y, Z)
