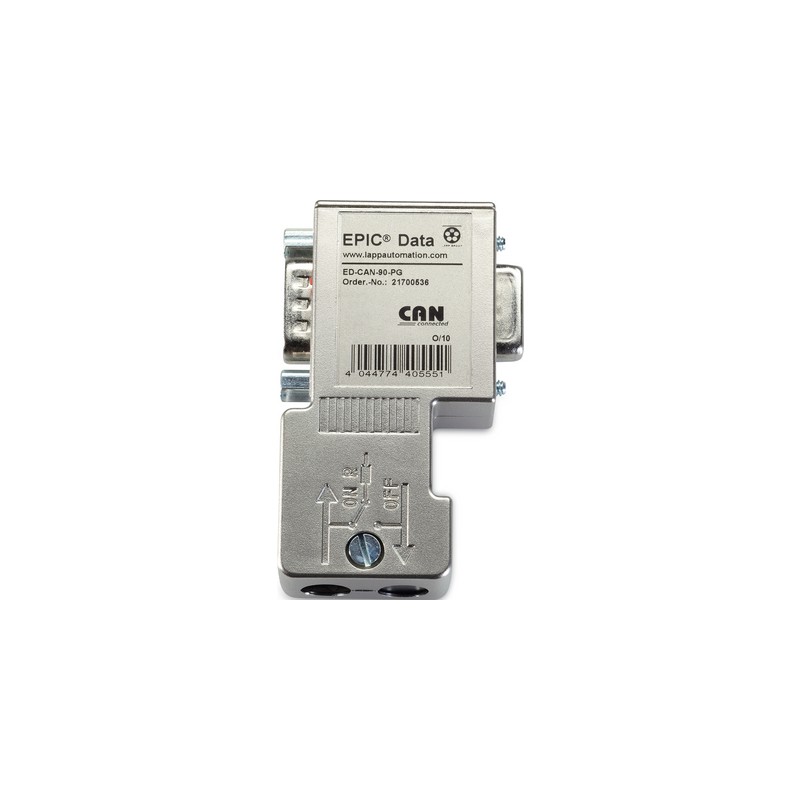

21700537 ED-CAN-90 LAPP CAN BUS Sub-D Stecker, Schraubanschluss, Busabschluss integriert, opt. LED Diagnose/..
21700537
ED-CAN-90
LAPP
CAN BUS Sub-D Stecker, Schraubanschluss, Busabschluss integriert, opt. LED Diagnose/Programmierschnittstelle, Bauform 35°/90°/180°
ED-CAN-90
EPIC® DATA CAN Sub-D
Installationsmaterial Kommunikationsnetze DNT/FNT > D-Sub-Steckverbinder
EPIC DATA Kupfer
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von LAPP
Bestseller
▲Mehr Infos
▲CAN BUS Sub-D Stecker, Schraubanschluss, Busabschluss integriert, opt. LED Diagnose/Programmierschnittstelle, Bauform 35°/90°/180°
- Versand und Lieferung
Versand und Lieferung
Für Bestellungen über unseren e-shop fallen keine Versandkosten an. Bei e-shop Bestellungen ist nur eine Lieferung innerhalb von Deutschland möglich. Liefertermine und –fristen werden von Lapp nach besten Bemühen eingehalten. Die Ware wird, wenn sie auf Lager ist, innerhalb von 1-3 Tagen zum Versand gebracht. Bei Lieferengpässen, erhalten Sie in der Bestellübersicht einen Hinweis zur Lieferzeit. Der Warenversand erfolgt per Spedition oder Paketdienst. Eine Selbstabholung ist nicht möglich.
Nutzen
- Abschlusswiderstand (integriert) kann einfach zu- oder abgeschalten werden
- Kompakte Bauform: Geringer Platzbedarf
- Keine verlierbaren Teile
- Mit zusätzlicher 24 V-Einspeisung zur Spannungsversorgung weiterer Teilnehmer (nur bei 90° Version)
Produkteigenschaften
- Max. Übertragungsrate 1 Mbit/s möglich
- Abschlusswiderstand "ON" - die abgehende BUS-Leitung ist abgetrennt
- Durch den bereits integrierten, zuschaltbaren Abschlusswiderstand kann der CAN-Bus wahlweise terminiert oder durchgeschaltet werden
- Pinbelegung Sub-D:
CAN Low = Pin 2
CAN High = Pin 7
CAN Gnd = Pin 3
GND = Pin 6 (nur 90° Version)
CAN V+ = Pin 9 (nur 90° Version)
(Schirm = Gehäuse)
Norm-Referenzen / Zulassungen
- UL File No. E331560
Aufbau
- D-Sub Stecker, 9-polig,
Befestigungsschrauben 4-40 UNC - Schraubanschluss
- Verbesserte EMV durch metallisiertes Gehäuse
- Für Kabelaußendurchmesser: 5 - 8 mm
Klassifikation ETIM 5
- ETIM 5.0 Class-ID: EC001132
- ETIM 5.0 Class-Description: D-Sub-Steckverbinder
Klassifikation ETIM 6
- ETIM 6.0 Class-ID: EC001132
- ETIM 6.0 Class-Description: D-Sub-Steckverbinder
Abmessungen
- 64 mm x 40 mm x 17 mm - 90°
67,5 mm x 35 mm x 17 mm - 180° - (LxBxH)
Anschlussart
- Schraub
Schutzart
- IP 20
Abschlusswiderstand
- 120 Ω
Schnittstellen
- CAN-Bus Teilnehmer:
D-Sub Buchse, 9-polig
CAN-Busleitung:
6 Reihenklemmen für Drähte
bis 0,8 mm²
Zulässige Umgebungsbedingungen
- Betriebstemperatur: -25°C bis +85°C
- *Die maximale Umgebungstemperatur für UL beträgt 60 °C.
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG LAPP DE.pdf | 51 Mbytes |
|
| 21700537 ED-CAN-90 21700537 DE_21700537.pdf | 561 Kbytes |
|
