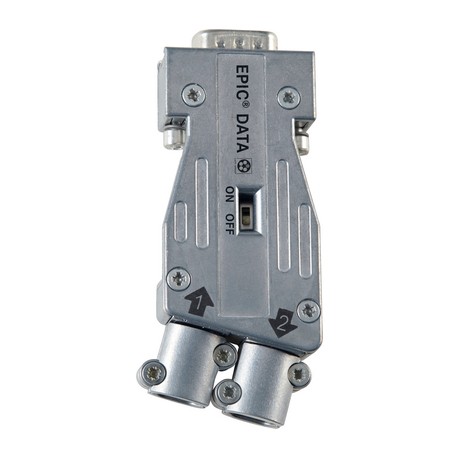

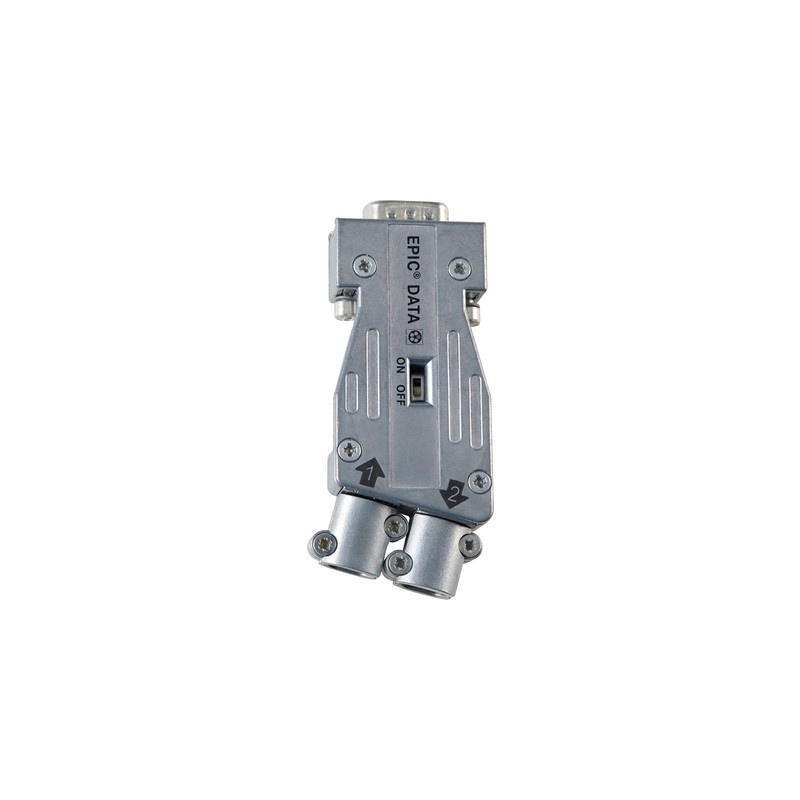

21700590 LAPP ED-CAN-90-PG-PRO

Nutzen

• Hohe Flexibilität durch erweiterten Kabel-Klemmbereich
• Kostenersparnis durch schnelle und einfache Installation
• Hoher Funktions- und Ausfallschutz in rauer Umgebung
• Universeller Einsatz in EMV-kritischer Umgebung

Produkteigenschaften

• Erweiterter Temperaturbereich
• Hohe mechanische Festigkeit
  (Steckzyklen 200)
• Minimale Übertragungsdämpfung
• Schaltbarer Busabschluss ist integriert
• Pinbelegung Sub-D:
  CAN Low = Pin 2
  CAN High = Pin 7
  CAN Gnd = Pin 3
  GND = Pin 6 (nur 90° Version)
  CAN V+ = Pin 9 (nur 90° Version)
  (Schirm = Gehäuse)

Aufbau

• D-Sub Stecker, 9-polig,
  Befestigungsschrauben 4-40 UNC
• 360° Schirmung durch Vollmetall-Gehäuse (ZnAl)
• Externe Kabelklemme (7 - 10 mm)
• 90° Version: Mit zusätzlicher Sub-D Schnittstelle für Programmierung/Diagnose ('PG')
• 90° Version: PG-Anschluß mit unverlierbarem EMV-Steckerschutz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001132
• ETIM 5.0 Class-Description: D-Sub-Steckverbinder

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001132
• ETIM 6.0 Class-Description: D-Sub-Steckverbinder

Abmessungen

• 63 mm x 45 mm x 18 mm - 90°
  81 mm x 36 mm x 15 mm - 180°
• (LxBxH)

Anschlussart

• Schraub

Schutzart

• IP 30

Abschlusswiderstand

• 120 Ω

Schnittstellen

• CAN-Bus-Teilnehmer:
  D-SUB Buchse, 9-polig
  CAN-Bus-Leitung:
  - Schraubklemme für Einzeladeranschluss: 0,14 - 0,5 mm²

Zulässige Umgebungsbedingungen

• Betriebstemperatur: -20°C bis +70°C
