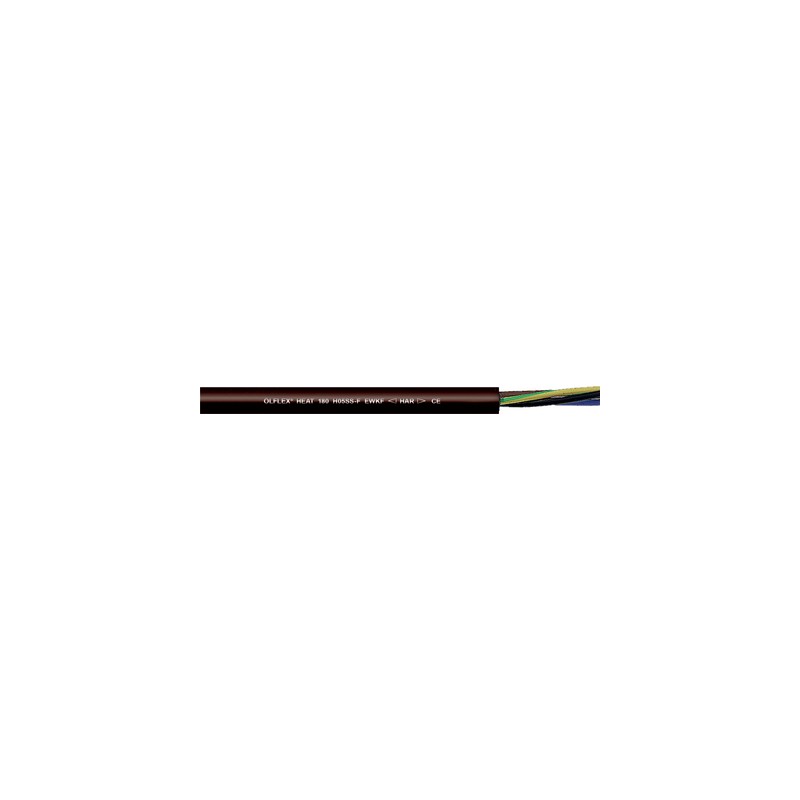

0046916 LAPP ÖLFLEX HEAT 180 H05SS-F EWKF 3G4

Nutzen

• Harmonisierter Einsatz in Europa
• Kerb- und einreißfestere Silikonmischungen reduzieren Beschädigungen durch mechanische Einwirkung
• Bei rauem Einsatz längere Lebensdauer als
  herkömmliche H05SS-F Standardleitungen
• Gute Flexibilität vereinfacht die Verlegung bei limitierten Platzverhältnissen
• Nach Beflammung zurückbleibendes SiO₂Aschegerüst besitzt isolierende Eigenschaften

Anwendungsgebiete

• Bereiche mit hohen Umgebungstemperaturen und gelegentlicher mechanischer Beanspruchung
• Typische Einsatzbereiche
  - Stahl-, Keramik- und Hüttenwerke
  - Bäckereimaschinen und Industrieofenbau
  - Elektromotorenindustrie
  - Sauna und Solarienbau
  - Wärme- und Heizelemente
  - Beleuchtungstechnik
  - Ventilatorenbau
  - Klimatechnik
  - Galvanisierungstechnik
  - Kunststoffverarbeitung
  - Generatoren- und Transformatorenbau
  - Windenergieanlagenbau

Produkteigenschaften

• EWKF Formel:
  Einreiß -Weiterreiß -KerbFestigkeit
• Halogenfrei (IEC 60754-1), Korrosivität der Gase (IEC 60754-2), flammwidrig (IEC 60332-1-2)
• Gute Hydrolyse- und UV-Beständigkeit
• Beständig gegen eine Vielzahl von Ölen, Alkoholen, pfanzlichen und tierischen Fetten und anderen chemischen Medien
• Auf ausreichende Belüftung ist zu achten, da sich bei Silikonleitungen ab +100°C unter Ausschluss von Luft vorzeitig die mechanischen Eigenschaften vermindern

Norm-Referenzen / Zulassungen

• EN 50525-2-83 (H05SS-F)

Aufbau

• Feindrähtiger, verzinnter Kupferleiter
• Aderisolation auf EWKF Silikon-Basis
• Adern gemeinsam verseilt
• Kerbfester Außenmantel auf EWKF Silikon-
  Basis, Farbe schwarz

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM 5.0 Class-Description: Flexible Leitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Flexible Leitung

Ader-Ident-Code

• Farbig nach VDE 0293-308, siehe Anhang T9

Leiteraufbau

• Feindrähtig nach VDE 0295 Klasse 5/ IEC 60228 Class 5

Mindestbiegeradius

• Gelegentlich bewegt: 15 x Außendurchmesser
• Feste Verlegung: 4 x Außendurchmesser

Nennspannung

• U₀/U: 300/500 V

Prüfspannung

• 2000 V

Schutzleiter

• G = mit Schutzleiter GN/GE
• X = ohne Schutzleiter

Temperaturbereich

• -50 °C bis +180 °C
  (ausreichende Belüftung vorausgesetzt)
