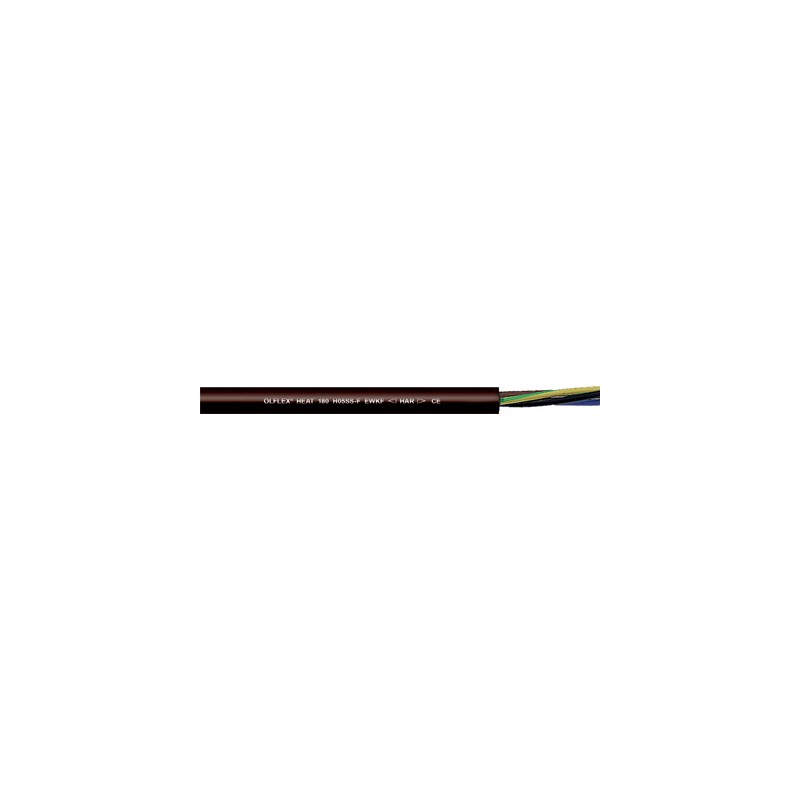

0046916 LAPP ÖLFLEX CALORE 180 H05SS-F EWKF 3G4

Vantaggi

• Armonizzato per l'utilizzo in Europa
• Cavo molto resistente alla lacerazione e all'abrasione, grazie alla particolare mescola di silicone, che ne riduce i danni dovuti all'azione meccanica
• In condizioni di impiego gravose ha una maggiore durata rispetto ai tradizionali cavi H05SS-F
• La sua buona flessibilità semplifica la posa negli spazi ridotti
• I conduttori rimangono isolati anche in caso di incendio grazie alle ceneri di SiO2 che rimangono depositate.

Applicazione

• Aree con temperature ambiente elevate e occasionali stress meccanici
• Tipici campi di applicazione: - Produzione e lavorazione di acciaio, ceramica e ferro - Attrezzature da forno e altiforni - Industria dei motori elettrici - Strutture per sauna/solarium - Elementi termici e di riscaldamento - Tecnologie di illuminazione - Ingegneria dei ventilatori - Tecnologie della climatizzazione - Tecnologie di galvanizzazione

Caratteristiche del prodotto

• EWKF:
  resistente alla lacerazione e al taglio
• Privo di alogeni (IEC 60754-1), assenza di gas corrosivi (IEC 60754-2), autoestinguente (IEC 60332-1-2)
• Ottima resistenza ai raggi UV e all'idrolisi
• Resistente a molteplici oli, alcol, grassi vegetali e animali e altri agenti chimici
• Un' adeguata ventilazione deve essere garantita, poiché la resistenza meccanica dei cavi in silicone diminuisce sopra i +100°C in assenza di aria

Norm references / Approvals

• EN 50525-2-83 (H05SS-F)

Costruzione

• Fili sottili di rame stagnato
• Isolamento del conduttore in silicone EWKF Lapp
• Conduttori cordati a strati concentrici
• Guaina esterna in silicone EWKF, resistente al taglio, nera

Classificazione ETIM 5

• ETIM 5.0 Class-ID: EC001578
• Descrizione classe ETIM 5.0: cavo flessibile

Classificazione ETIM 6

• ETIM 6.0 Class-ID: EC001578
• ETIM 6.0 Class-Description: Cavo flessibile

Codice di identificazione dei conduttori

• Colorato secondo VDE 0293-308 tabella T9

Cordatura conduttori

• Fili sottili secondo VDE 0295, classe 5 / IEC 60228 classe 5

Raggio minimo di curvatura

• Movimento occasionale: 15 x diametro esterno
• Posa fissa: 4 x diametro esterno

Tensione Nominale (V)

• U₀/U: 300/500 V

Tensione di prova

• 2000 V

Conduttore di terra

• G = con conduttore giallo/verde
• X = senza conduttore giallo/verde

Campo di temperatura

• da -50 °C a +180 °C
  (è necessaria un'adeguata ventilazione)
