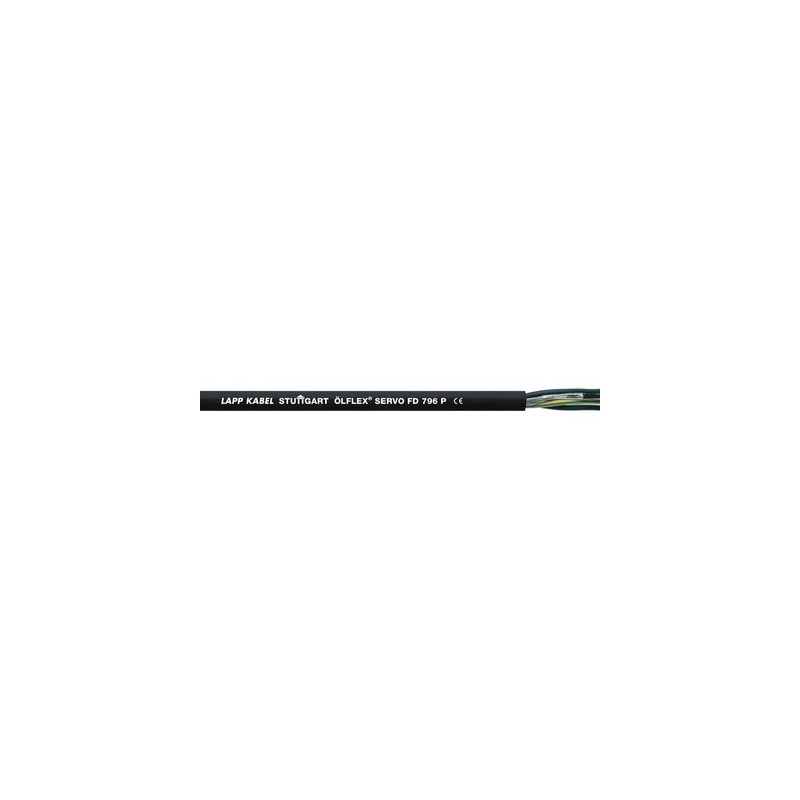

0025319 ÖLFLEX SERVO FD 796P 4G1,5+(2x1,5) LAPP Servoleitung mit PUR-Mantel für hochdynamischen Einsatz in E..

Nutzen

• Erlaubt schnellere Bewegungsabläufe und steigert dadurch die wirtschaftliche Effizienz von Maschinen
• Kapazitätsarme Konstruktion ermöglicht größere Leitungslängen zwischen Umrichter und Antrieb
• Langlebig bei rauem Einsatz durch widerstandsfähiges PUR Mantelmaterial
• Unempfindlich bei Kontakt mit vielen mineralölbasierten Schmiermitteln, verdünnten Säuren, wässrigen alkalischen Lösungen und anderen chemischen Medien
• Breiter Temperaturbereich für Einsatz in klimatisch rauen Umgebungsbedingungen
• Multinorm-Zertifizierung reduziert die Teilevielfalt und spart Kosten

Anwendungsgebiete

• Verbindungsleitung zwischen Servoregler und Motor
• In Energieführungsketten oder ortsveränderlichen Maschinenteilen
• Für die Verwendung in Montage- und Bestückungsautomaten
• Speziell im Nassbereich von Werkzeugmaschinen und Transferstraßen
• Im Innen- und Außenbereich

Produkteigenschaften

• Flammwidrigkeit:
  UL/CSA: VW-1, FT1
  IEC/EN: 60332-1-2
• Halogenfreie Materialien
• Abriebfest und kerbzäh
• Ölbeständig

Norm-Referenzen / Zulassungen

• VDE - reg - no. 8591 (≥ 4G1,5)
  UL AWM Style 20234
  cULus AWM I/II A/B, 1000V 80° FT1
  CSA AWM I/II A, 1000V 80° FT1
• UL File No. E63634
• Bei Einsatz in Energieführungsketten: Bitte Montagerichtlinie Anhang T3 beachten

Aufbau

• Feinstdrähtige Litze aus blanken Kupferdrähten (Klasse 6)
• Aderisolation: Polypropylen (PP)
• Artikelindividuelle Ausführung: Leistungsadern mit einem oder zwei Steueraderpaar(en), in kurzen Schlaglängen verseilt
• Vliesbewicklung
• Mantel aus Polyurethan, schwarz (RAL 9005)

Klassifikation ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM 5.0 Class-Description: Steuerleitung

Klassifikation ETIM 6

• ETIM 6.0 Class-ID: EC000104
• ETIM 6.0 Class-Description: Steuerleitung

Ader-Ident-Code

• Leistungsadern: schwarz mit Aufdruck
  U/L1/C/L+; V/L2; W/L3/D /L-; GN/GE Schutzleiter
• Einpaarige Versionen: schwarz; weiß
  Zweipaarige Versionen: schwarz mit weißen Ziffern 5; 6; 7; 8
  0,34mm² Paare: WS/BR/GN/GE

Leiteraufbau

• Feinstdrähtig nach VDE 0295, Klasse 6 / IEC 60228 Cl. 6

Mindestbiegeradius

• Bewegt: ab 7,5 x Außendurchmesser
• Fest verlegt: 4 x Außendurchmesser

Nennspannung

• IEC U₀/U: 600/1000 V
• UL & CSA: 1000 V

Prüfspannung

• Ader/Ader: 4 kV
• Ader/Schirm: 2 kV

Schutzleiter

• G = mit Schutzleiter GN/GE

Temperaturbereich

• Bewegt: -40°C bis +90°C
  (UL/CSA: +80°C)
• Fest verlegt: -50°C bis +90°C
  (UL/CSA: +80°C)

Biegezyklen & Einsatzparameter

• Siehe Auswahltabelle A2-1 im Anhang unseres Online-Katalogs
