> EATON - MOELLER>Modulare Schaltanlagen - Sonstiges und Zubehör >Z-SV-10/1P+N-F/9 107943 Y7-107943 ELECTRIC Phasenschiene, 2Ph, 10qmm, Stift
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

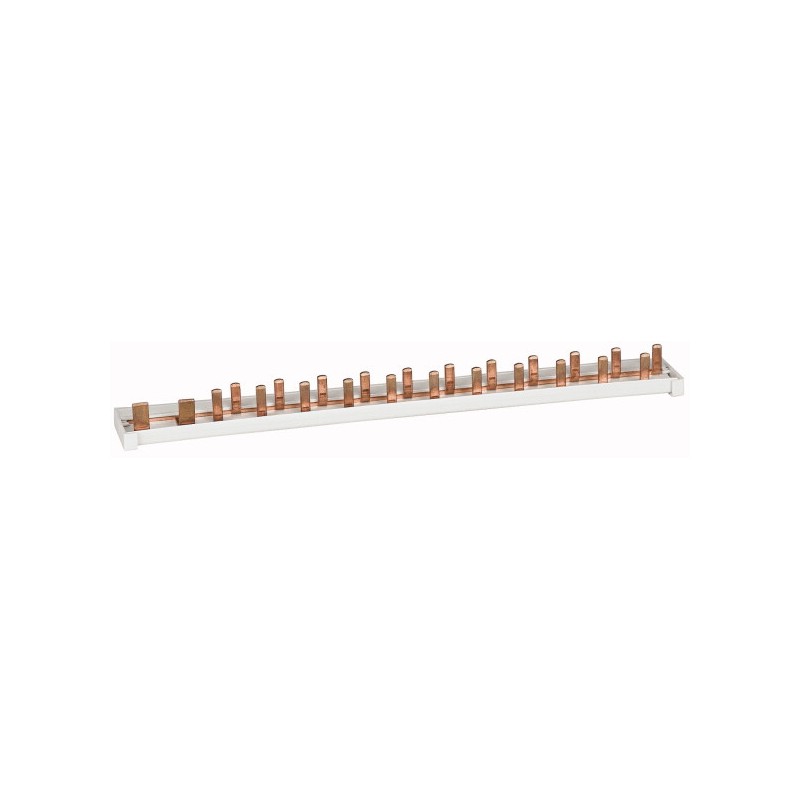

Z-SV-10/1P+N-F/9 107943 Y7-107943 EATON ELECTRIC Phasenschiene, 2Ph, 10qmm, Stift Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-SV-10/1P+N-F/9 107943 Y7-107943 EATON ELECTRIC Phasenschiene, 2Ph, 10qmm, Stift

Z-SV-10/1P+N-F/9

107943

Y7-107943

EATON-MOELLER

10

Phasenschiene, 2Ph, 10qmm, Stift

Kamm-Verbindung 2-phase, 10qmm, tab.

Blocksammelschiene für 1x PFGC + PLGC. (1 Raumeinheit), Stromschienenstücke ohne Abdeckkappen

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $145.51
Stückpreis: $14.55
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Phasenschiene, 2Ph, 10qmm, Stift
Blockverschienung für 1x PFGC + PLGC. (1TE), Verschienungsstücke ohne Abdeckkappen

Lieferprogramm

Grundfunktion
Stromschiene

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Phasenschiene (EC000215)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Phasenschiene ([email protected] [ACN992011])
Anzahl der Phasen
2
Polzahl
9
Geeignet für Anzahl Geräte
9
Teilungsmaß
17.6 mm
Querschnitt
10 mm²
Länge
162.4 mm
Anzahl der Teilungseinheiten
9
Bemessungsdauerstrom Iu
50 A
Ausführung des elektrischen Anschlusses
Gabel
Isoliert
ja
Bemessungsstoßspannung
4 kV
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Max. Bemessungsbetriebsspannung Ue
690 V
Bemessungskurzzeitstromfestigkeit Icw
100 kA
Geeignet für Geräte mit N-Leiter
ja
Geeignet für Geräte mit Hilfsschalter
nein

ETIM for 107943 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 2
Polzahl (EF001391) 9
Geeignet für Anzahl Geräte (EF007241) 0
Teilungsmaß (EF007504) 17.6 mm
Querschnitt (EF000649) 10 mm²
Länge (EF001438) 160.9 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 9
Bemessungsdauerstrom Iu (EF001389) 50 A
Ausführung des elektrischen Anschlusses (EF003961) Gabel
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 4 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 10 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 690 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 100 kA
Geeignet für Geräte mit N-Leiter (EF007218) Ja
Geeignet für Geräte mit Hilfsschalter (EF007217) Nein
Farbe (EF000007) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-SV-10/1P+N-F/9 Y7-107943 107943 DE_107943.pdf 123 Kbytes Z-SV-10/1P+N-F/9 Y7-107943 107943 DE_107943.pdf
