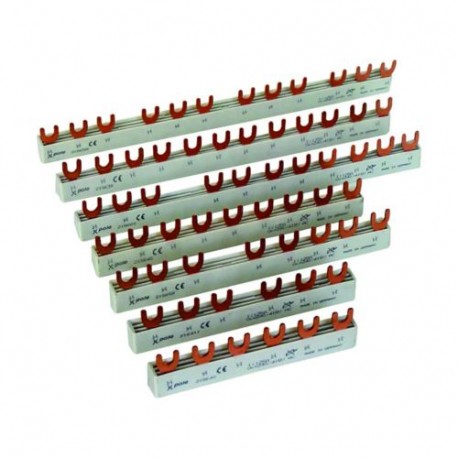

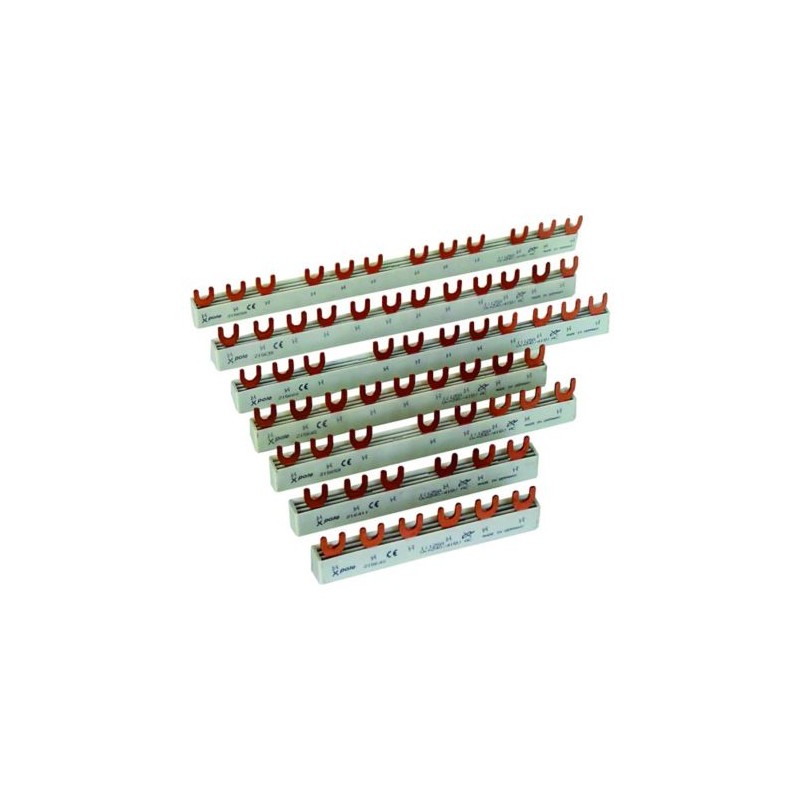

EVG-16/3PHAS/N/5MODUL/LS 291477 Y7-291477 EATON ELECTRIC Phasenschiene, 3Ph, 16qmm, Gabel, 4+5TE Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EVG-16/3PHAS/N/5MODUL/LS 291477 Y7-291477 EATON ELECTRIC Phasenschiene, 3Ph, 16qmm, Gabel, 4+5TE

EVG-16/3PHAS/N/5MODUL/LS

291477

Y7-291477

EATON-MOELLER

20

Phasenschiene, 3Ph, 16qmm, Gabel, 4+5TE

Kamm-Verbindung 3Fase, 4+5UM, für eine kombinierte FI-/LS mit 4 p-FI

Eaton Moeller series xPole – Sammelschiene. EV-Sammelschienen 3 Ph., 4+5HP, für kombiniertes FI-/LS-Gerät mit 4 p-FI, 16

Stromschienen: Überschläge werden minimiert Verwendung von Endkappen ist nicht erforderlich Spart 30% der Montagezeit

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $340.87
Stückpreis: $17.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series busbar
Katalognummer
291477
Produkt Länge/Tiefe
33 mm
Produkthöhe
10.4 mm
Produktbreite
156 mm
Produktgewicht
0.084 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
CE
Kataloghinweise
keine Endkappen erforderlich, nicht kürzen
EAN
4015082914776
Modellcode
EVG-16/3PHAS/N/5MODUL/LS

Produktspezifikationen

Typ
Merkmale
Isoliert
Art des Zubehörs/Ersatzteils
Sammelschiene für kombinierte Fehlerstrom-/Leistungsschalter
Sammelschiene für Leitungsschutzschalter
Sammelschiene für Fehlerstromschutzschalter
Elektrische Anschlussart
Gabel
Benutzt mit
Vierpolig Fehlerstromschutzsschalter mit Leistungsschalter
EVG
Verschienung
Bemessungsstoßspannung
4 KV
Bemessungsdauerstrom (Iu)
80 A
Geeignet für Anzahl Geräte
5
Anzahl der Pole
3-polig
Farbe
Sonstige
Bemessungskurzzeitstromfestigkeit (Icw)
0 kA
Querschnitt
16 mm²
Anzahl der modularen Abstände
5
Anzahl der Phasen
3
Teilungsabmessungen
0 mm
Bemessungsbetriebsspannung (Ue) - max
415 V
Bedingter Bemessungskurzschlussstrom (lq)
25 kA
Funktionen
Verschienung
Geeignet für
Geräte mit N-Stromschiene

ETIM for 291477 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 3
Polzahl (EF001391) 3
Geeignet für Anzahl Geräte (EF007241) 5
Teilungsmaß (EF007504) 0 mm
Querschnitt (EF000649) 16 mm²
Länge (EF001438) 33 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 5
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) Gabel
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 4 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 25 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 415 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Ja
Geeignet für Geräte mit Hilfsschalter (EF007217) Nein
Farbe (EF000007) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EVG-16/3PHAS/N/5MODUL/LS Y7-291477 291477 DE_291477.pdf 241 Kbytes EVG-16/3PHAS/N/5MODUL/LS Y7-291477 291477 DE_291477.pdf
