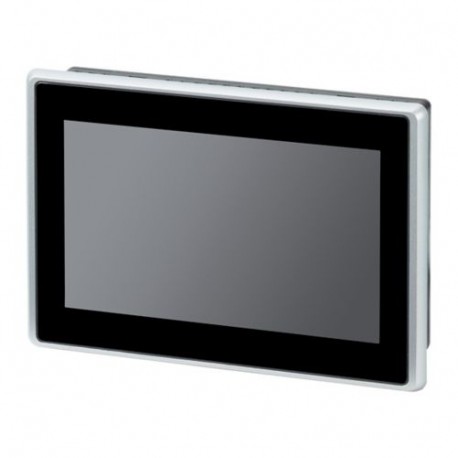

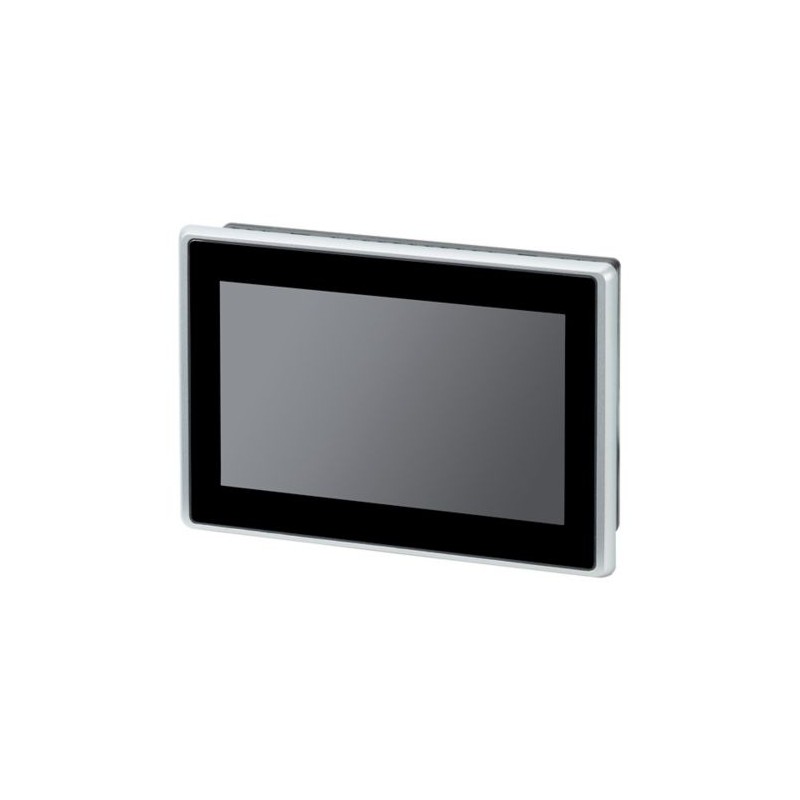

XV-303-70-C00-A00-2B EP-401362 EATON ELECTRIC 7" PCT.2ETH.RS232.RS485.CAN.Linux Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XV-303-70-C00-A00-2B EP-401362 EATON ELECTRIC 7" PCT.2ETH.RS232.RS485.CAN.Linux

XV-303-70-C00-A00-2B

EP-401362

EP-401362

EATON-MOELLER

7" PCT.2ETH.RS232.RS485.CAN.Linux

Eaton Touchpanel XV-303, 24 V DC, 7 Zoll, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Kapazitiver Multitouch

Mehr Infos


HMI-Touch-Terminals

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $2,390.33
Stückpreis: $2,390.33
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton XV-303 Bedienpanel
Katalognummer
EP-401362
Produkt Länge/Tiefe
196 mm
Produkthöhe
51 mm
Produktbreite
135 mm
Produktgewicht
0.78 kg
Zertifikat(e)
CUL
UL File No.: E205091
Certified by UL for use in Canada
UL 61010-2-201
CE
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
EAN
7640130100183
Modellcode
XV-303-70-C00-A00-2B

Features & Functions

Gehäusematerial
Kunststoff
Ausstattung:
1 x RS232 (integrierte Schnittstelle)
SW Schnittstelle
Meldesystem (inkl. Puffer und Quittierung)
Rezepturen
Druckerausgabe
Farbdisplay
1 x RS485 (integrierte Schnittstelle)
Meldungsanzeige
1 x USB-Host 2.0 (integrierte Schnittstelle)
2 x Ethernet 10/100 Mbps (integrierte Schnittstelle)
1 x CAN (integrierte Schnittstellen)
Funktionen
Zusätzliche Softwarekomponenten, ladbar
Prozesswertdarstellung (Ausgabe) möglich
Prozesswertvorgabe (Eingabe) möglich

General information

Akkulaufzeit
Pufferung der Echtzeituhr: BR 2330, nicht austauschbar (gelötet)
Schutzart
NEMA 4X
NEMA 12
IP20, Rückseite (nach EN 60529-1)
Schutzart (Vorderseite)
NEMA 12
IP65
Sicherungstyp
Eingebaute Sicherung (nicht zugänglich)
Lebensdauer
50.000 h (Lebensdauer der Hintergrundbeleuchtung)
Ausführung
Kunststoffgehäuse und Glasfront in Kunststoffrahmen
Montageart
Einbau - Abstand: Breite x Höhe x Tiefe ≥ 30 mm (1,18")
Einbau - Neigung von vertikal: ± 45 ° (bei Einsatz natürlicher Konvektion)
bündiger Einbau
Potentialtrennung
Stromversorgung: nein
Verpolungsschutz
Ja
Produktkategorie
XV-300
RoHs-Konformität
Ja
Software
GALILEO, Visualisierungssoftware, Technik
Typ
Bedienfeld mit 2. Ethernet-Port
Spannungsart
DC

Ambient conditions, mechanical

Schockfestigkeit
15 g, 11 ms, Mechanisch
Schwingfestigkeit
9 - 60 Hz, ± 0,15 mm
5 bis 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g

Climatic environmental conditions

Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur - min.
0 °C
Umgebungsbetriebstemperatur - max.
50 °C
Umgebungstemperatur Lagerung - min.
-20 °C
Umgebungstemperatur Lagerung - max.
60 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-3
Kalt nach EN 60068-2-1
Trockene Hitze nach IEC 60068-2-2
Umweltbedingungen
Kondensation: Ohne Betauung
Betriebstemperatur - min.
0 °C
Betriebstemperatur - max.
50 °C
Relative Luftfeuchtigkeit
10 - 95 % (ohne Betauung)

Electro magnetic compatibility

Störaussendung
Nach IEC/EN 61000-6-4
Störfestigkeit
Entspricht EN 61000-6-2
Spannungseinbrüche
≤ 10 ms ab Bemessungsspannung (24 V DC)
5 ms ab Unterspannung (19,2 V DC)

Electrical rating

Zulässige Spannung
19,2 V bis 30 V DC, effektiv (Bemessungsbetriebsspannung -20 %/+25 %)
35 V DC (für eine Dauer von < 100 ms)
18 V bis 31,2 V DC, batteriebetrieben (Bemessungsbetriebsspannung -25 %/+30 %)
18,0 V bis 31,2 V DC, absolut mit Restwelligkeit
Leistungsaufnahme
Max. 14,4 W
14 W typ.
11,9 W
Bemessungsbetriebsspannung
24 V DC (Stromversorgung - Sicherheitskleinspannung)
Versorgungsspannung bei AC, 50 Hz - min.
0 VAC
Versorgungsspannung bei AC, 50 Hz - max.
0 VAC
Versorgungsspannung bei DC - min.
19.2 VDC
Versorgungsspannung bei DC - max.
30 VDC

Communication

Schnittstellen
CAN (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
10/100 Mbps Ethernet Verbindung
RS232 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
USB 2.0 Host (nicht galvanisch getrennt)
RS485 (nicht galvanisch getrennt, SUB-D-Stecker 9-polig, UNC)
Anzahl der Steckplätze
1 (für SD-Karte)
Protokoll
EtherNet/IP
CAN
MODBUS
TCP/IP
EtherCAT

Display

Bildschirm-Kontrastverhältnis
850:1
Bildschirmbeleuchtung
LED
Per Software dimmbar
Displaygröße
153,6 x 90,0 mm
16:9
Displayart
TFT
Gehärtetes, entspiegeltes Glas im Kunststoff-Rahmen
Farbdisplay, TFT, Anti-Glare
Intensität der Leuchtdichte
400 cd/m²
Anzahl Farben des Displays
16777216
Auflösung
  • 1024 x 600 px
  • WSVGA
Bildschirmgröße (diagonal)
7 in
Touch-Technologie
Projizierte kapazitive Berührung (PCT)
kapazitiver Multitouch
Berührungssensor für Multi-Touch-Touchpanel

System

Pufferzeit
10 Jahre, typ. (in spannungslosem Zustand)
Speicher
DRAM: 512 MByte RAM
SD-Card, Typ: SDSC, SDHC (externer Speicher)
NVRAM: 128kByte beibehalten
Flash: 1 GByte SLC
Speicherkapazität
512.000 kByte
Betriebssystem
Linux
Prozessor
ARM Cortex-A9 800 MHz

Design verification

Geräteverlustleistung, stromabhängig pvid
14.4 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
14.4 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Die Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
