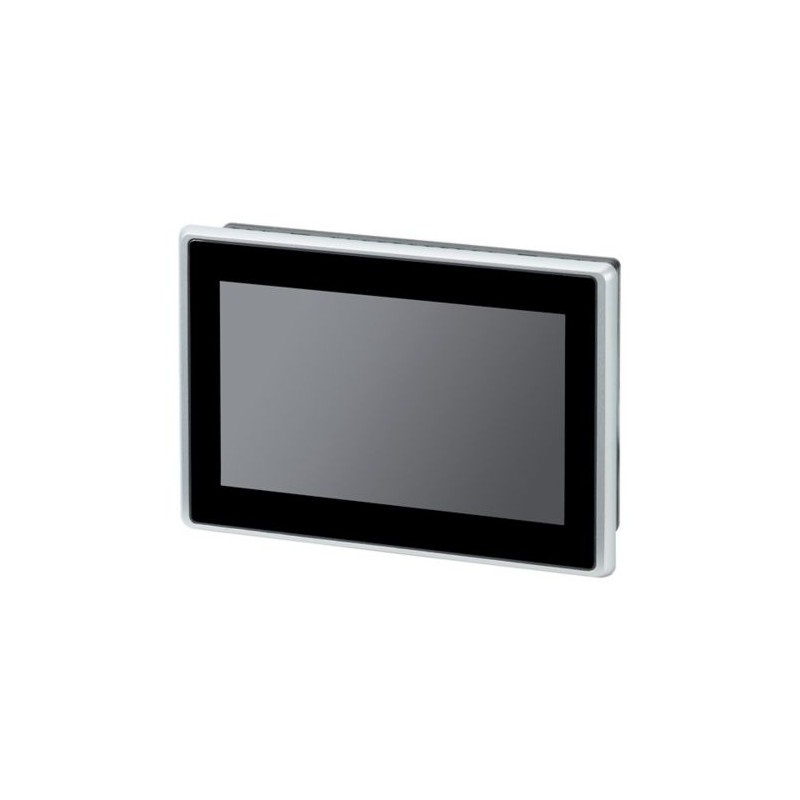

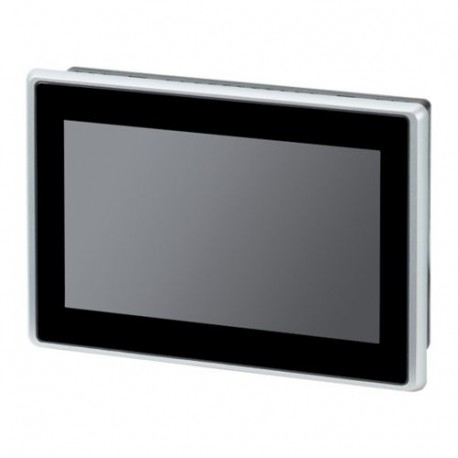

XV-303-70-C00-A00-2B EP-401362 EATON ELECTRIC 7"PCT.2ETH.RS232.RS485.CAN.Linux
XV-303-70-C00-A00-2B
EP-401362
EP-401362
EATON-MOELLER
7"PCT.2ETH.RS232.RS485.CAN.Linux
Pannello a sfioramento XV-303, 24 V DC, 7 Pollice, 2 x Ethernet, 1 x RS-232, 1 x RS-485, 1 x CAN, Linux, Multi-touch capacitativo
Terminali Touch HMI
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de EATON-MOELLER
Più venduti
▲Dettagli
▲General specifications
Nome prodotto
Pannello touch Eaton XV-303
Sigla catalogo
EP-401362
EAN
7640130100183
Lunghezza/profondità del prodotto
196 mm
Altezza prodotto
51 mm
Larghezza prodotto
135 mm
Peso prodotto
0.78 kg
Certificazione/i
CUL
UL File No.: E205091
Certified by UL for use in Canada
UL 61010-2-201
CE
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
UL File No.: E205091
Certified by UL for use in Canada
UL 61010-2-201
CE
UL
IEC/EN 61000-6-2
IEC/EN 61000-6-4
DNV
DNV TAA00000NC
Codice modello
XV-303-70-C00-A00-2B
Features & Functions
Materiale custodia
Materiale isolante
Dotato di:
1 x RS232 (interfaccia integrata)
Interfacce SW
Sistema di segnalazione (inclusi buffer e conferma)
Ricette
Uscita stampante
Display a colori
1 x RS485 (interfaccia integrata)
Indicatore di segnalazione
1 x host USB 2.0 (interfaccia integrata)
2 x Ethernet 10/100 Mbps (interfaccia integrata)
1 x CAN (interfacce integrate)
Interfacce SW
Sistema di segnalazione (inclusi buffer e conferma)
Ricette
Uscita stampante
Display a colori
1 x RS485 (interfaccia integrata)
Indicatore di segnalazione
1 x host USB 2.0 (interfaccia integrata)
2 x Ethernet 10/100 Mbps (interfaccia integrata)
1 x CAN (interfacce integrate)
Funzioni
Componenti software aggiuntivi, caricabili
Rappresentazione dei valori del processo (output) possibile
Inserimento dei valori del processo (input) possibile
Rappresentazione dei valori del processo (output) possibile
Inserimento dei valori del processo (input) possibile
General information
Durata operativa della batteria
Back-up dell'orologio in tempo reale: BR 2330, non sostituibile (saldato)
Grado di protezione
NEMA 4X
NEMA 12
IP20, posteriore (in conformità a EN 60529-1)
NEMA 12
IP20, posteriore (in conformità a EN 60529-1)
Grado di protezione (lato anteriore)
NEMA 12
IP65
IP65
Tipo di fusibile
Fusibile integrato (non accessibile)
Durata
50000 ore (durata retroilluminazione)
Modello
Corpo in plastica e pannello in vetro con telaio in plastica
Metodo di montaggio
Montaggio a incasso - Spazio: Larghezza x Altezza x Profondità ≥ 30 mm (1,18")
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Montaggio a incasso
Montaggio a incasso - inclinazione dalla verticale: ±45° (se si utilizza la convezione naturale)
Montaggio a incasso
Separazione galvanica
Alimentazione: no
Protezione contro inversioni di polarità
Sì
Categoria prodotto
XV-300
Conformità RoHs
Sì
Software
GALILEO, Software di visualizzazione, Ingegneria
Tipo
Quadro di comando con seconda porta Ethernet
Tipo di tensione
DC
Ambient conditions, mechanical
Resistenza agli urti
15 g, 11 ms, Meccanico
Resistenza alle vibrazioni
9 - 60 Hz, ± 0,15 mm
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
5 - 9 Hz, ± 3,5 mm
60 - 150 Hz, ± 2 g
Climatic environmental conditions
Pressione dell’aria
795 - 1080 hPa (range di funzionamento)
Temperatura ambiente di esercizio - min
0 °C
Temperatura ambiente di esercizio - max
50 °C
Temperatura ambiente di stoccaggio - min
-20 °C
Temperatura ambiente di stoccaggio - max
60 °C
Idoneità climatica
Caldo umido, costante, a IEC 60068-2-3
Freddo conforme a EN 60068-2-1
Caldo secco conformemente a IEC 60068-2-2
Freddo conforme a EN 60068-2-1
Caldo secco conformemente a IEC 60068-2-2
Condizioni ambientali
Condensazione: Senza condensa
Temperatura di esercizio - min
0 °C
Temperatura di esercizio - max
50 °C
Umidità relativa
10 - 95% (senza condensa)
Electro magnetic compatibility
Disturbi emessi
secondo IEC/EN 61000-6-4
Immunità
Secondo EN 61000-6-2
Buchi di tensione
≤ 10 ms dalla tensione nominale (24 V DC)
5 ms da sottotensione (19,2 V DC)
5 ms da sottotensione (19,2 V DC)
Electrical rating
Tensione consentita
19,2 - 30 V DC, efficace (tensione d'esercizio nominale: -20%/+25%)
35 V DC (per durata < 100 ms)
18-31,2V DC, alimentaz. a batteria (tensione di esercizio nominale -25%/+30%)
18,0 - 31,2 V DC, assoluta con ondulazione
35 V DC (per durata < 100 ms)
18-31,2V DC, alimentaz. a batteria (tensione di esercizio nominale -25%/+30%)
18,0 - 31,2 V DC, assoluta con ondulazione
Consumo energetico
Massimo 14,4 W
14 W tip.
11,9 W
14 W tip.
11,9 W
Tensione nominale di esercizio
24 V DC (alimentazione - tensione extra bassa di sicurezza)
Tensione di alimentazione a 50 Hz AC - min
0 VAC
Tensione di alimentazione a 50 Hz AC - max
0 VAC
Tensione di alimentazione a DC - min
19.2 VDC
Tensione di alimentazione in DC - max
30 VDC
Communication
Interfacce
CAN (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Host USB 2.0 (non isolato galvanicamente)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Connessione Ethernet 10/100 Mbps
RS232 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Host USB 2.0 (non isolato galvanicamente)
RS485 (senza isolamento galvanico, Connettore maschio SUB-D a 9 pin, UNC)
Numero di slot
1 (per scheda SD)
Protocollo
EtherNet/IP
CAN
MODBUS
TCP/IP
EtherCAT
CAN
MODBUS
TCP/IP
EtherCAT
Display
Rapporto di contrasto display
850:1
Illuminazione display
LED
Intensità regolabile tramite software
Intensità regolabile tramite software
Dimensioni di visualizzazione
153,6 x 90,0 mm
16:9
16:9
Tipo display
TFT
Vetro temperato antiriflesso con cornice in plastica
Display a colori, TFT, antiriflesso
Vetro temperato antiriflesso con cornice in plastica
Display a colori, TFT, antiriflesso
Intensità luminanza
400 cd/m²
Numero di colori del display
16777216
Risoluzione
- 1024 x 600 px
- WSVGA
Dimensione schermo (diagonale)
7 in
Tecnologia “touch”
Tecnologia touch capacitiva (PCT)
Multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
Multitouch capacitivo
Sensore touch del pannello a sfioramento multi-touch
System
Tempo di autonomia
10 anni, tip. (tempo a tensione zero)
Memoria
DRAM: 512 MByte di RAM
Scheda SD, Tipo: SDSC, SDHC (memoria esterna)
NVRAM: 128 kByte ritenzione
Flash: SLC da 1 GByte
Scheda SD, Tipo: SDSC, SDHC (memoria esterna)
NVRAM: 128 kByte ritenzione
Flash: SLC da 1 GByte
Capacità di memoria
512.000 kByte
Sistema operativo
LINUX
Processore
ARM Cortex-A9 800 MHz
Design verification
Dissipazione apparecchiature, dipendente da corrente Pvid
14.4 W
Capacità di dissipazione Pdiss
0 W
Dissipazione per polo, dipendente dalla corrente Pvid
0 W
Corrente nominale di esercizio per dissipazione specifica (In)
0 A
Dissipazione statica, non dipendente da corrente Pvs
14.4 W
10.2.2 Resistenza alla corrosione
I requisiti della norma di prodotto sono soddisfatti.
10.2.3.1 Verifica stabilità termica custodie
Soddisfa i requisiti della norma di prodotto.
10.2.3.2 Verifica resistenza dei materiali isolanti al calore normale
Soddisfa i requisiti della norma di prodotto.
10.2.3.3 Resist. mat. isol. a fuoco/calore anomalo per effetto elett. interna
I requisiti della norma di prodotto sono soddisfatti.
10.2.4 Resistenza alla radiazione ultravioletta (UV)
Si prega di richiedere informazioni
10.2.5 Sollevamento
Non pertinente, in quanto l'intero quadro elettrico deve essere valutato.
10.2.6 Impatto meccanico
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.2.7 Iscrizioni
Soddisfa i requisiti della norma di prodotto.
10.3 Grado di protezione dei gruppi di componenti
I requisiti della norma di prodotto sono soddisfatti.
10.4 Distanze d’isolamento superficiale
I requisiti della norma di prodotto sono soddisfatti.
10.5 Protezione da folgorazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.6 Incorporamento di componenti e dispositivi di commutazione
Non pertinente dal momento che l'intero quadro elettrico deve essere valutato.
10.7 Collegamenti e circuiti elettrici interni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.8 Collegamenti per conduttori esterni
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.2 Rigidità elettrica potenza-frequenza
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.3 Tensione di tenuta a impulsi
Rientra nella responsabilità del costruttore del quadro elettrico.
10.9.4 Test custodie in materiale isolante
Rientra nella responsabilità del costruttore del quadro elettrico.
10.10 Riscaldamento
Il calcolo della sovratemperatura rientra nella responsabilità del costruttore del quadro elettrico. Eaton fornirà i dati di dissipazione per i dispositivi.
10.11 Resistenza al corto circuito
Rientra nella responsabilità del costruttore del quadro elettrico.
10.12 Compatibilità elettromagnetica
Rientra nella responsabilità del costruttore del quadro elettrico.
10.13 Funzione meccanica
Per l'apparecchio i requisiti sono soddisfatti rispettando le indicazioni delle istruzioni per il montaggio (IL).
