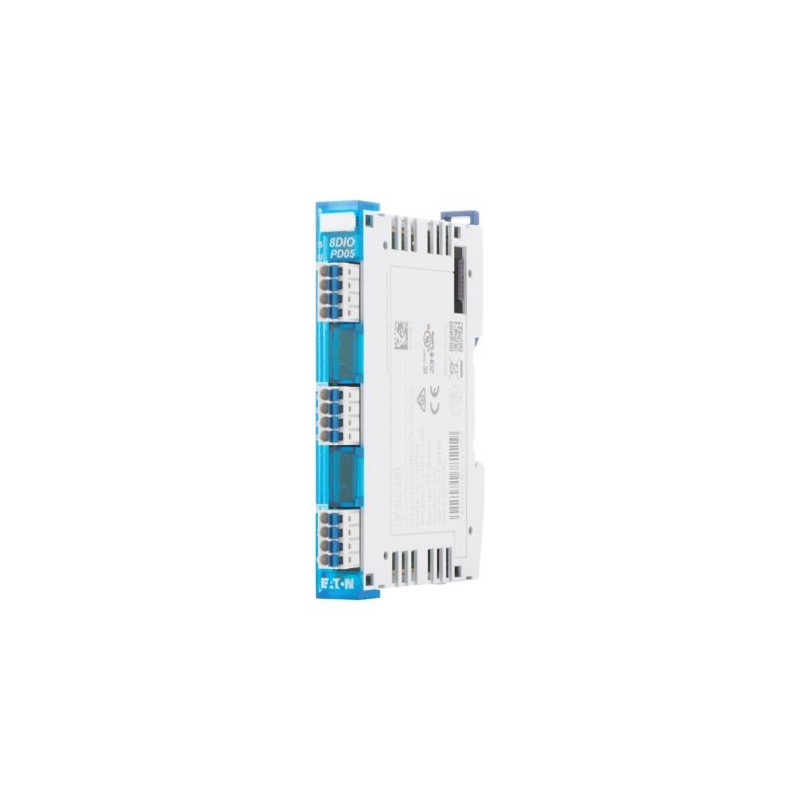

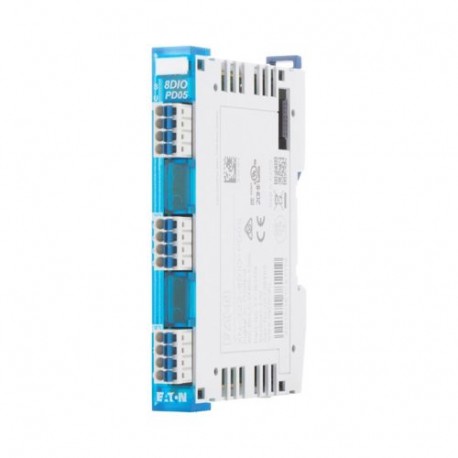

XN-322-8DIO-PD05 183178 Y7-183178 EATON ELECTRIC digitales Ein- und Ausgabemodul, 4 Digital-Eingänge und 4 D..
XN-322-8DIO-PD05
183178
Y7-183178
EATON-MOELLER
digitales Ein- und Ausgabemodul, 4 Digital-Eingänge und 4 Digital-Ausgänge je 24 V DC, plusschaltend
XN-322-8DIO-PD05-KARTON
Eaton XN-322 Digitales E/A-Modul, 4 Digitaleingänge und 4 Digitalausgänge je 24 V DC, pulsschaltend
Digitales I/O-Modul mit vier 24 V DC / 3,7 mA (EN61131-2 Typ 1) Eingängen mit einem 0,5 ms Eingangsfilter. Digitales I/O-Modul mit vier kurzschlussfesten Ausgängen 24 V DC / 0,5 A mit Unterspannungsdiagnose für die Stromversorgungsschienen
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Digitales Ein-/Ausgangs-Modul
Remote-E / A-Module XN300
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN-322 E/A-Modul
Katalognummer
183178
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
16.8 mm
Produktbreite
80.3 mm
Produktgewicht
0.055 kg
Zertifikat(e)
IEC/EN 61000-6-2
IEC/EN 61131-2
CULus
IEC/EN 61000-6-4
UL File No.: E135462
CE
IEC/EN 61131-2
CULus
IEC/EN 61000-6-4
UL File No.: E135462
CE
Kataloghinweise
Die max. Verlustleistung wird als die maximal im Gehäuse des Geräts erzeugte Leistung angegeben.
EAN
4015081781119
Modellcode
XN-322-8DIO-PD05
Merkmale und Funktionen
Elektrische Anschlussart
Steckanschluss
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Funktionen
Kurzschlussschutz, Verfügbare Ausgänge
Allgemein
Stromverbrauch
45 mA (typ.), für +5 V Stromversorgung (intern), Stromversorgung - Eingang
Keine mA (typ.), für +24 V, Stromversorgung - Eingang
Keine mA (typ.), für +24 V, Stromversorgung - Eingang
Schutzart
IP20
Montageart
Tragschienenmontage möglich
Anzahl der Kanäle
4, Digitalausgänge
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
XN-322 digitales Ein- und Ausgangsmodul
Typ
Benutzt mit
XN300
XN-312-…
XN-312-…
Spannungsart
Gleichstrom
Umgebungsbedingungen, Mechanik
Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Waagerecht
Schockfestigkeit
15 g, Mechanisch, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
5 – 8,4 / 8,4 –150 Hz, 3,5 mm / 1 g
Klimatische Umweltbedingungen
Luftdruck
795 – 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
0 - 95 % (ohne Betauung)
Elektromagnetische Verträglichkeit
Luftentladung
8 kV
Berstimpuls
1 kV, Signalleitung
2 kV, Versorgungskabel
2 kV, Versorgungskabel
Kontaktentladung
4 kV
Elektromagnetische Felder
1 V/m bei 2 – 2,7 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
Störaussendung
47 dB (bei 230 – 1000 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 – 230 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 – 230 MHz, Klasse A, emittiert, hochfrequent)
Einströmung
10 V
Stromstoßbemessung
1 kV, Signalleitung, unsymmetrisch, EMV
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
Spann.einbr
Spannungseinbrüche: 10 ms/Spannungsvariationen: Ja
Anschlussquerschnitte
Anschlusskapazität
24 - 16 AWG
0,2 - 1,5 mm², eindrähtig, H07V-U
0,2 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,2 - 1,5 mm², eindrähtig, H07V-U
0,2 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 0,75 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
10 mm
Isolierstoffgruppe
I
Bemessungswerte
Bemessungsbetriebsspannung
24 V (Klemme + 1)
160 V (Anschlüsse)
160 V (Anschlüsse)
Kurzschlussschutz
Ja, Kurzschlussfestigkeit, Digitalausgänge
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
18 VDC
Versorgungsspannung bei DC - max
30 VDC
Kommunikation
Anschlussart
Push-in-Federkraftklemme (Steckverbindung), Anschlusstechnik in Richtung OBEN
Protokoll
Andere Bussysteme
Eingang Ausgang
Verzögerungszeit
< 150 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von High- auf Low-Pegel
< 150 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
< 150 µs, Digitalausgänge, Verzögerung bei Signal-Änderung und ohmscher Last, von Low- auf High-Pegel
Eingang
Digitaleingänge gemäß EN61131-2 Type 1)
Eingangsstrom
3,7 mA (Digitaleingänge)
≤ 1.1 mA (Digitaleingänge, Low-Pegel)
≥ 2.3 mA (Digitaleingänge, High-Pegel)
≤ 1.1 mA (Digitaleingänge, Low-Pegel)
≥ 2.3 mA (Digitaleingänge, High-Pegel)
Eingangsstrom bei Signal 1
3.7 mA
Eingangsverzögerung
5000 µs (steigende Flanke)
5000 µs (fallende Flanke)
5000 µs (fallende Flanke)
Eingangsspannung
14 - 30 V (Digital-Eingänge, High-Pegel)
0–8 V (Digitaleingänge, niedriger Pegel)
24 V DC (Digitaleingänge)
0–8 V (Digitaleingänge, niedriger Pegel)
24 V DC (Digitaleingänge)
Laststrom
Nicht vom Steckerhersteller angegeben
Bürdenwiderstand
> 48 Ω
Anzahl Eingänge (digital)
4
Anzahl Ausgänge (digital)
4
Ausgang
Schutzvorrichtungen müssen direkt an der induktiven Last installiert werden, um Störungen zu vermeiden.
Ausgangsstrom
0,5 A
< 0.5 mA (Low-Pegel)
≤ 500 mA (High-Pegel, Digitalausgänge)
< 0.5 mA (Low-Pegel)
≤ 500 mA (High-Pegel, Digitalausgänge)
Ausgangsspannung
< 24 V DC (High-Pegel, Digitalausgänge)
< 1 V DC (Low-Pegel, Digitalausgänge)
24 V DC (Digitalausgänge)
< 1 V DC (Low-Pegel, Digitalausgänge)
24 V DC (Digitalausgänge)
Nutzungsfaktor
100 % (Ʃ IAmax = 2A)
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Potentialtrennung
Zwischen den digitalen Ausgängen: nein
Zwischen den digitalen Eingängen: nein
Spannungsversorgung , Eingang: nein
Zwischen den digitalen Eingängen: nein
Spannungsversorgung , Eingang: nein
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0.25 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.502 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 18 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der digitalen Eingänge (EF001992) | 4 |
| Anzahl der digitalen Ausgänge (EF001993) | 4 |
| Digitale Eingänge konfigurierbar (EF008516) | Nein |
| Digitale Ausgänge konfigurierbar (EF008520) | Nein |
| Eingangsstrom bei Signal 1 (EF001428) | 3.7 mA |
| Zulässige Spannung am Eingang (EF007554) | 0 V |
| Art der Eingangsspannung (EF003033) | DC |
| Art des Digitalausgangs (EF003601) | Transistor |
| Ausgangsstrom (EF003202) | 0.5 A |
| Zulässige Spannung am Ausgang (EF007553) | 0 V |
| Art der Ausgangsspannung (EF008222) | DC |
| Kurzschlussschutz, Ausgänge vorhanden (EF003203) | Ja |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 1 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckanschluss |
| Verzögerungszeit bei Signalwechsel (EF002382) | 0 ms |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 80.3 mm |
| Höhe (EF000040) | 16.8 mm |
| Tiefe (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
