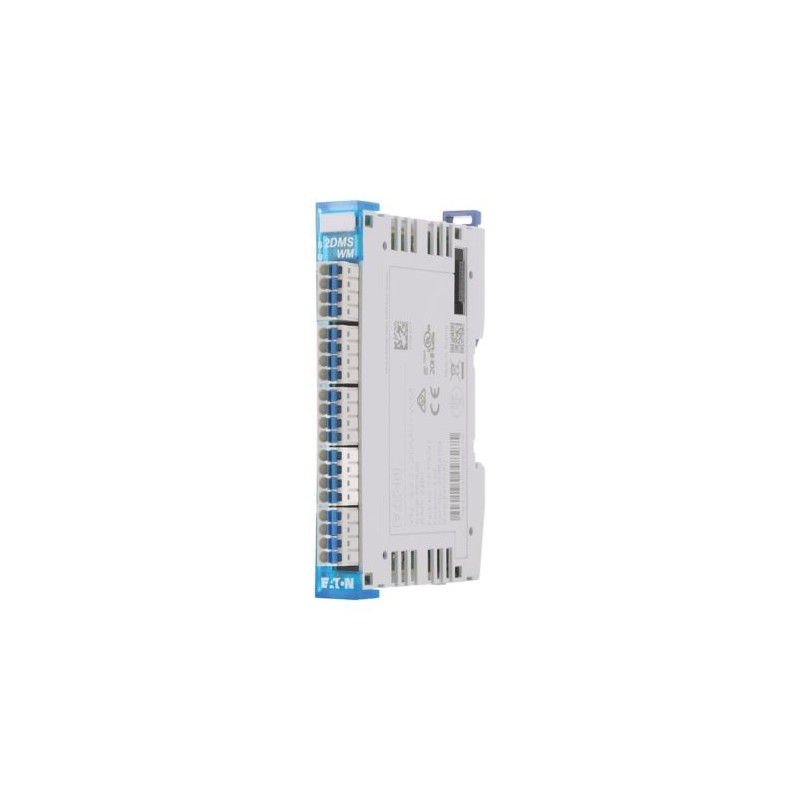

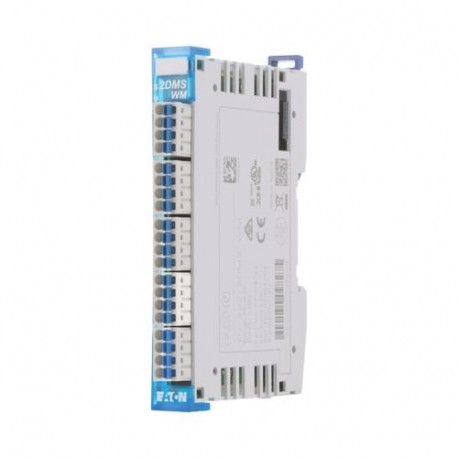

XN-322-2DMS-WM 178793 Y7-178793 EATON ELECTRIC Wiege-Modul, 2 DMS, 24 Bit
XN-322-2DMS-WM
178793
Y7-178793
EATON-MOELLER
Wiege-Modul, 2 DMS, 24 Bit
XN-322-2DMS-WM
Eaton XN-322 Wägemodul, 2 DMS, 24 Bits
Wägemodul zum Verbinden von zwei Wheatstone-Brücken (DMS-Wägezellen). Mit einer Auflösung von 24 Bit sind Messwerte mit einer Genauigkeit von ±0,035 % verfügbar.
Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Funktions-/Technologie-Modul
Remote-E / A-Module XN300
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton XN-322 Wägemodul
Katalognummer
178793
Produkt Länge/Tiefe
104.2 mm
Produkthöhe
16.8 mm
Produktbreite
80.3 mm
Produktgewicht
0.061 kg
Zertifikat(e)
IEC/EN 61000-6-2
CULus
UL File No.: E135462
IEC/EN 61131-2
IEC/EN 61000-6-4
CE
CULus
UL File No.: E135462
IEC/EN 61131-2
IEC/EN 61000-6-4
CE
EAN
7640130098275
Modellcode
XN-322-2DMS-WM
Merkmale und Funktionen
Merkmale
Feldbusanschluss über separaten Buskoppler möglich
Ausstattung:
Parametrierbarer Software-Eingangsfilter
Allgemein
Stromverbrauch
50 mA (typ.), für +5 V Stromversorgung (intern), Stromversorgung - Eingang
34 mA (typ.), für +24 V, Stromversorgung - Eingang
34 mA (typ.), für +24 V, Stromversorgung - Eingang
Schutzart
IP20
NEMA 1
NEMA 1
Montageart
Tragschienenmontage möglich
Anzahl der Kanäle
2, Analogeingänge
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
Wägemodul XN-322
Auflösung
24 Bit (Analogeingänge)
Geeignet für
Gewichtung
Typ
Technologiemodul XN300
Benutzt mit
XN300
XN-312-…
XN-312-…
Spannungsart
Gleichstrom
Umgebungsbedingungen, Mechanik
Fallhöhe (IEC/EN 60068-2-32) - max
1 m
Einbaulage
Waagerecht
Schockfestigkeit
15 g, Mechanisch, Halbsinusstoß 11 ms, 18 Impacts
Schwingfestigkeit
5 – 8,4 / 8,4 –150 Hz, 3,5 mm / 1 g
Klimatische Umweltbedingungen
Luftdruck
795 - 1080 hPa (Betrieb)
Umgebungsbetriebstemperatur – min
0 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungstemperatur Lagerung - min
-20 °C
Umgebungstemperatur Lagerung - max
85 °C
Klimafestigkeit
Trockene Hitze nach IEC 60068-2-2
Feuchte Wärme, konstant, nach IEC 60068-2-3
Feuchte Wärme, konstant, nach IEC 60068-2-3
Umweltbedingungen
Kondensation: durch geeignete Maßnahmen verhindern
Relative Luftfeuchtigkeit
0 - 95 % (ohne Betauung)
Elektromagnetische Verträglichkeit
Luftentladung
8 kV/4 kV, Luft/Kontaktentladung, ESD
Berstimpuls
1 kV, Signalleitung
2 kV, Versorgungskabel
2 kV, Versorgungskabel
Elektromagnetische Felder
10 V/m bei 0,08 – 1,0 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2 – 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
1 V/m bei 2 – 2,7 GHz (gemäß IEC EN 61000-4-3)
3 V/m bei 1,4 – 2 GHz (gemäß IEC EN 61000-4-3)
Störaussendung
47 dB (bei 230 – 1000 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 – 230 MHz, Klasse A, emittiert, hochfrequent)
40 dB (bei 30 – 230 MHz, Klasse A, emittiert, hochfrequent)
Einströmung
10 V
Stromstoßbemessung
0,5/0,5 kV, Versorgungskabel, symmetrisch/unsymmetrisch), EMV
1 kV, Signalleitung, unsymmetrisch, EMV
1 kV, Signalleitung, unsymmetrisch, EMV
Spann.einbr
Spannungseinbrüche: 10 ms/Spannungsvariationen: Ja
Anschlussquerschnitte
Anschlusskapazität
0,2 - 1,5 mm², feindrähtig ohne Aderendhülse, H07V-K
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,2 - 1,5 mm², eindrähtig, H07V-U
24 - 16 AWG
0,25 - 1,5 mm², mit Aderendhülsen ohne Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,25 - 1,5 mm², mit Aderendhülsen mit Kunststoffkragen gemäß DIN 46228-1 (Aderendhülsen gasdicht verpresst)
0,2 - 1,5 mm², eindrähtig, H07V-U
24 - 16 AWG
Lehrdorn
A1 (nach IEC/EN 60947-1)
Abisolierlänge (Hauptleiter)
10 mm
Isolierstoffgruppe
I
Bemessungswerte
Bemessungssteuerspeisespannung
5 V (X1, X2, Sensor-/Transmitterversorgung
Bemessungsbetriebsspannung
160 V (Anschlüsse)
Versorgungsspannung bei AC, 50 Hz - min
0 VAC
Versorgungsspannung bei AC, 50 Hz - max
0 VAC
Versorgungsspannung bei DC - min
0 VDC
Versorgungsspannung bei DC - max
0 VDC
Kommunikation
Verbindung
Push-in Federkraftklemme (Steckverbindung) in Richtung OBEN
Protokoll
Andere Bussysteme
Eingang Ausgang
Laststrom
Nicht vom Steckerhersteller angegeben
Arbeitssicherheit
Explosionsschutz-Kategorie für Staub
Ohne
Explosionsschutz-Kategorie für Gas
Ohne
Potentialtrennung
Sensor-/Transmitterversorgung: nein
Analogeingänge: nein
Analogeingänge: nein
Bauartnachweis
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
1.295 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
| Merkmal | Wert |
|---|---|
| Versorgungsspannung AC 50 Hz (EF007532) | 0 V |
| Versorgungsspannung AC 60 Hz (EF007533) | 0 V |
| Versorgungsspannung DC (EF007534) | 0 V |
| Spannungsart der Versorgungsspannung (EF002991) | DC |
| Anzahl der Funktionen (EF003244) | 0 |
| Anzahl der HW-Schnittstellen Industrial Ethernet (EF003020) | 0 |
| Anzahl der Schnittstellen PROFINET (EF006932) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-232 (EF003021) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-422 (EF003022) | 0 |
| Anzahl der HW-Schnittstellen seriell RS-485 (EF003023) | 0 |
| Anzahl der HW-Schnittstellen seriell TTY (EF003024) | 0 |
| Anzahl der HW-Schnittstellen parallel (EF003026) | 0 |
| Anzahl der HW-Schnittstellen Wireless (EF006933) | 0 |
| Anzahl der HW-Schnittstellen USB (EF003025) | 0 |
| Anzahl der HW-Schnittstellen sonstige (EF003027) | 2 |
| Mit optischer Schnittstelle (EF003028) | Nein |
| Unterstützt Protokoll für EtherCAT (EF017564) | Nein |
| Unterstützt Protokoll für TCP/IP (EF003050) | Nein |
| Unterstützt Protokoll für PROFIBUS (EF003052) | Nein |
| Unterstützt Protokoll für CAN (EF003053) | Nein |
| Unterstützt Protokoll für INTERBUS (EF003054) | Nein |
| Unterstützt Protokoll für ASI (EF003051) | Nein |
| Unterstützt Protokoll für KNX (EF003055) | Nein |
| Unterstützt Protokoll für Modbus (EF003057) | Nein |
| Unterstützt Protokoll für Data-Highway (EF003058) | Nein |
| Unterstützt Protokoll für DeviceNet (EF003059) | Nein |
| Unterstützt Protokoll für SUCONET (EF003060) | Nein |
| Unterstützt Protokoll für LON (EF003017) | Nein |
| Unterstützt Protokoll für PROFINET IO (EF007525) | Nein |
| Unterstützt Protokoll für PROFINET CBA (EF007524) | Nein |
| Unterstützt Protokoll für SERCOS (EF006657) | Nein |
| Unterstützt Protokoll für Foundation Fieldbus (EF007522) | Nein |
| Unterstützt Protokoll für EtherNet/IP (EF007521) | Nein |
| Unterstützt Protokoll für AS-Interface Safety at Work (EF007519) | Nein |
| Unterstützt Protokoll für DeviceNet Safety (EF007520) | Nein |
| Unterstützt Protokoll für INTERBUS-Safety (EF006662) | Nein |
| Unterstützt Protokoll für PROFIsafe (EF007526) | Nein |
| Unterstützt Protokoll für SafetyBUS p (EF007527) | Nein |
| Unterstützt Protokoll für sonstige Bussysteme (EF003062) | Ja |
| Funkstandard Bluetooth (EF007178) | Nein |
| Funkstandard WLAN 802.11 (EF007179) | Nein |
| Funkstandard GPRS (EF008523) | Nein |
| Funkstandard GSM (EF008524) | Nein |
| Funkstandard UMTS (EF008525) | Nein |
| IO-Link Master (EF007298) | Nein |
| Systemkomponente (EF004118) | Ja |
| Geeignet für Zählen (EF003248) | Nein |
| Geeignet zum Wiegen (EF003249) | Ja |
| Geeignet für Temperaturregelung (EF008344) | Nein |
| Geeignet für Schweiß-Regelung (EF003251) | Nein |
| Geeignet für Druck-Regelung (EF003252) | Nein |
| Geeignet für NC (EF003253) | Nein |
| Geeignet für Wegerfassung (EF003255) | Nein |
| Geeignet für CNC (EF003256) | Nein |
| Geeignet für SSI (EF003254) | Nein |
| Geeignet für Inkremental-Wert-Erfassung (EF003258) | Nein |
| Geeignet für Absolut-Wert-Erfassung (EF003259) | Nein |
| Geeignet für Durchfluss-Regelung (EF003260) | Nein |
| Geeignet für Durchfluss-Messung (EF003261) | Nein |
| Geeignet für Bahnsteuerung (EF003262) | Nein |
| Geeignet für Nocken-Steuerung (EF003263) | Nein |
| Geeignet für fliegende Säge (EF003264) | Nein |
| Geeignet für Mehrachs-Regelung (EF003265) | Nein |
| Geeignet für Einachs-Regelung (EF003266) | Nein |
| Geeignet für Mehrachs-Positionierung (EF003267) | Nein |
| Geeignet für Einachs-Positionierung (EF003268) | Nein |
| Funktionsblock Wiederanlaufsperre (EF007212) | Nein |
| Funktionsblock Automatischer Reset (EF007208) | Nein |
| Schützkontrolle Funktionsblock (EF007467) | Nein |
| Funktionsblock NOT-AUS (EF007211) | Nein |
| Funktionsblock Berührungslos Wirkende Schutzeinrichtungen (EF007209) | Nein |
| Funktionsblock Zustimm-Taster (EF007214) | Nein |
| Funktionsblock Zweihand-Schaltung (EF007215) | Nein |
| Funktionsblock Betriebsartenwahl (EF007210) | Nein |
| Funktionsblock Zugangskontrolle (EF007213) | Nein |
| Schutzart (IP) (EF005474) | IP20 |
| Schutzart (NEMA) (EF011959) | 1 |
| Feldbusanschluss über seperaten Buskoppler möglich (EF004002) | Ja |
| Frequenzmessung (EF000599) | Nein |
| Tragschienenmontage möglich (EF003972) | Ja |
| Wand-/Direktmontage möglich (EF007020) | Nein |
| Fronteinbau möglich (EF007016) | Nein |
| Rack-Montage möglich (EF007018) | Nein |
| Geeignet für Sicherheitsfunktionen (EF001597) | Nein |
| SIL nach IEC 61508 (EF009889) | ohne |
| Performance Level nach EN ISO 13849-1 (EF007399) | ohne |
| Zugehöriges Betriebsmittel (Ex ia) (EF004141) | Nein |
| Zugehöriges Betriebsmittel (Ex ib) (EF004142) | Nein |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Zertifiziert für UL-Gefahrenbereich Klasse I (EF017622) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II (EF017625) | Nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III (EF017627) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 (EF017628) | Nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 (EF017629) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) (EF017632) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) (EF017633) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) (EF017635) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) (EF017636) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) (EF017637) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) (EF017638) | Nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) (EF017639) | Nein |
| Breite (EF000008) | 80.3 mm |
| Höhe (EF000040) | 16.8 mm |
| Tiefe (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
Bewertungen (0) ▲
Es gibt keine Produktbewertungenvor.
Bewertung abgeben
Formular verstecken
| Wertung: |
|
| Name: | |
| E-Mail : | |
| Betreff: | |
| Text: | |
| Haben Sie dieses Produkt empfehlen zu kaufen? | |
|
|
|
| Bewertung abgeben | |
Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
