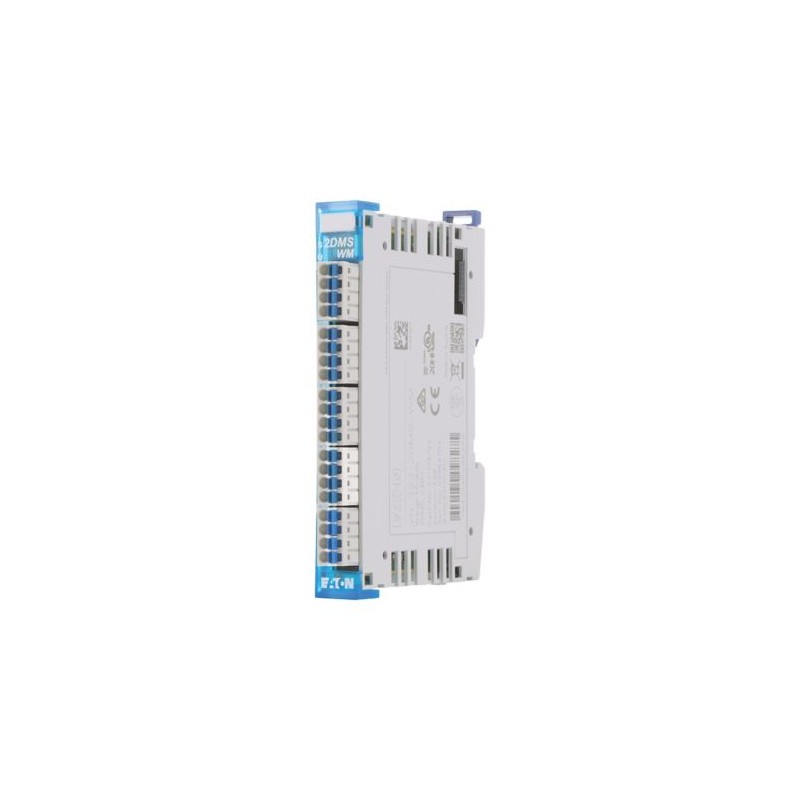

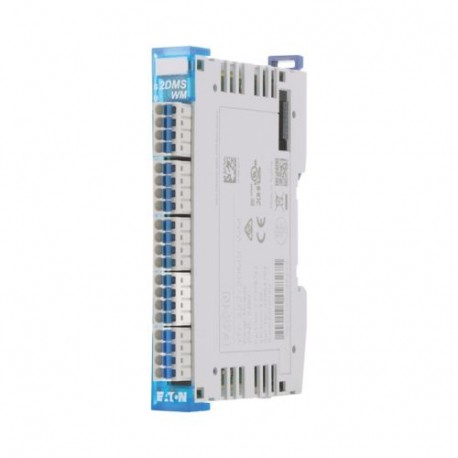

XN-322-2DMS-WM 178793 Y7-178793 EATON ELECTRIC Модуль взвешивания, 2 DMS, 24 бит
XN-322-2DMS-WM
178793
Y7-178793
EATON-MOELLER
Модуль взвешивания, 2 DMS, 24 бит
ХН-322-2ДМС-ВМ
Весовой модуль для соединения двух мостов Уитстона (тензометрических тензодатчиков). Благодаря 24-битному разрешению показания будут доступны с точностью до ±0,035%.
Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализов. периферия - функционал.-технологический модуль
Модули удаленного ввода-вывода XN300
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER
Related products
▲Best sellers
▲Описание
▲Модуль взвешивания, 2 DMS, 24 бит
Программа поставок
Функция
Технологические модули XN300
Техника присоединения
Вставная пружинная клемма
функция
Модуль взвешивания XN-322 для XN300
Краткое описание
Модуль взвешивания, 2DMS, 24 бита
Применяемое для
XN-312-…
Технические характеристики
Общая информация
Стандарты и предписания
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
IEC/EN 61000-6-2
IEC/EN 61000-6-4
ДопускиАпробации
CE, cULus
EAC
EAC
ДопускиКлассификации перевозки
DNV GL
Допуски
Электромагнитная совместимость (ЭМС)ESD [Воздушный / контактный разряд]
8 / 4 кВ
Электромагнитная совместимость (ЭМС)Электромагнитные поля [(0,08…1) / (1,4…2) / (2…2,7) ГГц ]
10 / 3 / 1 V/m
Электромагнитная совместимость (ЭМС)Импульсное напряжениеКабель питания
2 кВ
Электромагнитная совместимость (ЭМС)Импульсное напряжениеСигнальная линия
1 кВ
Электромагнитная совместимость (ЭМС)Скачок напряженияКабель питания (симметричный/несимметричный)
0,5 / 0,5 кВ
Электромагнитная совместимость (ЭМС)Скачок напряженияСигнальный провод (асим.)
1 кВ
Электромагнитная совместимость (ЭМС)Впуск
10 В
Электромагнитная совместимость (ЭМС)Излучаемые радиопомехи (излучаемые, высокочастотные) [(30...230 мГц) / (230...1000 мГц)]
40 / 47 Класс A dB
Электромагнитная совместимость (ЭМС)Варианты напряжения/просадки напряжения
Да / 10 мс
Условия окружающей средыКлиматСтойкость к климатическим воздействиям
Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Влажный нагрев в соответствии с EN 60068-2-3
Условия окружающей средыКлиматДавление воздуха (эксплуатация)
795 - 1080 hPa
Условия окружающей средыКлиматотносительная влажность
0 - 95 %, без образования конденсата
Условия окружающей средыКлиматКонденсация
предотвратить соответствующими мерами
Условия окружающей средыТемператураЭксплуатация
0 - +60 °C
Условия окружающей средыТемператураХранение, транспорт [ϑ]
-20 - +85 °C
Класс защиты
IP20
установочное положение
горизонтально
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
Колебания [3,5 мм / 1 г]
5 - 8,4 / 8,4 -150 Гц
Удароустойчивость [Полусинус 15 г/11 мс]
18 Шоки
Соединительные клеммы
Расчетные характеристикиГруппа изоляции
I
Расчетные характеристикиКатегория перенапряжения / степень загрязнения
III / 3
Расчетные характеристикиНоминальное напряжение
160 В
Расчетные характеристикиМакс. нагрузочный ток / попер. сечение
X (не указано производителем штекера) A / мм²
Техника присоединения в направлении вверх
Вставная пружинная клемма (штепсельный разъем)
Длина зачистки
10 мм
Калиберная пробка IEC/EN 60947-1
A1
Емкость подключения"e" одножильный H 07V-U
0,2 - 1,5 мм2
Емкость подключения"f" тонкопроволочный H 07V-K
0,2 - 1,5 мм2
Емкость подключения"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты)
0,25 - 1,5 мм2
Емкость подключения"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты)
0,25-1,5 мм2
Емкость подключенияРазмер провода
24 - 16 AWG
Электропитание
Электропитание - входПитающее напряжениеПотребляемый ток при питании +5 В (внутр.) [I]
(тип.)50 мА
Электропитание - входПитающее напряжениеПотребляемая мощность при +24-В питании [I]
(тип.)34 мА
Электропитание - выходЭлектропитание датчиковНоминальное напряжение [Ua]
5 (X1, X2) В
Электропитание - выходЭлектропитание датчиковРасчетный рабочий ток [Imax]
66,3 A
Электропитание - выходЭлектропитание датчиковГальваническое разделение
нет
Электропитание - выходЭлектропитание датчиковНоминальное напряжение [Ua]
5 (X1, X2) В
Электропитание - выходЭлектропитание датчиковРасчетный рабочий ток [Imax]
66,3 A
Электропитание - выходЭлектропитание датчиковГальваническое разделение
нет
Потеря мощностиПотеря мощности (без активных каналов)
0.785 W
Потеря мощностиМакс. потеря мощности
1.295 W
Потеря мощностиУказания по потере мощности
В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства.
Аналоговые входы
Каналы
2 Количество
Измеряемые величины
Напряжение
Разрешение
24 Бит
Мин. время обновления значения/время цикла [на канал/все каналы]
4 / 4 мс
Входной фильтр, программный
с возможностью настройки
Гальваническое разделение
нет
Указания по аналоговым входам
Измерительный мост Уитстона, с возможностью настройки диапазона измерений
Bauartnachweis nach IEC/EN 61439
Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
1.3 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
0 °C
Макс. рабочая температура
+55 °C
Класс защиты
IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).
Технические характеристики согласно ETIM 7.0
PLC's (EG000024) / Fieldbus, decentr. periphery - function-/technology module (EC001601)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - function-/technology module ([email protected] [BAA066014])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
0 - 0 V
Voltage type of supply voltage
DC
Number of functions
0
Number of HW-interfaces industrial Ethernet
0
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces USB
0
Number of HW-interfaces other
0
With optical interface
No
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
System accessory
Yes
Suitable for counting
No
Suitable for weighting
Yes
Suitable for temperature control
No
Suitable for welding control
No
Suitable for pressure control
No
Suitable for NC
No
Function electronic positioning available
No
Suitable for CNC
No
Suitable for SSI
No
Suitable for incremental data detection
No
Suitable for detection absolute value
No
Flux controller possible
No
Suitable for flux measurement
No
Suitable for path controller
No
Suitable for cam controller
No
Suitable for flying saw
No
Suitable for multi-axis control
No
Single-axis controller possible
No
Suitable for multi-axis positioning
No
Single-axis positioning possible
No
Function block restart blockage
No
Function block automatic reset
No
Contactor control function block
No
Function block emergency stop
No
Function block contactless working protection installation
No
Function block affirm pushbutton
No
Function block 2-hand switching
No
Function block operating mode selection
No
Function block access control
No
Degree of protection (IP)
IP20
Degree of protection (NEMA)
Fieldbus connection over separate bus coupler possible
No
Frequency measurement
No
Rail mounting possible
Yes
Wall mounting/direct mounting
No
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
16.8 mm
Height
104.2 mm
Depth
80.3 mm
Апробации
Product Standards
CE, cULus
UL File No.
E135462
Размеры
Примечание: В зависимости от исполнения штекеры / соединения различны.
Ссылка на каталог для перелистывания
| Характеристика | Значение |
|---|---|
| Supply voltage AC 50 Hz (EF007532) | 0 V |
| Supply voltage AC 60 Hz (EF007533) | 0 V |
| Supply voltage DC (EF007534) | 0 V |
| Voltage type (supply voltage) (EF002991) | DC |
| Number of functions (EF003244) | 0 |
| Number of HW-interfaces industrial Ethernet (EF003020) | 0 |
| Number of interfaces PROFINET (EF006932) | 0 |
| Number of HW-interfaces RS-232 (EF003021) | 0 |
| Number of HW-interfaces RS-422 (EF003022) | 0 |
| Number of HW-interfaces RS-485 (EF003023) | 0 |
| Number of HW-interfaces serial TTY (EF003024) | 0 |
| Number of HW-interfaces parallel (EF003026) | 0 |
| Number of HW-interfaces wireless (EF006933) | 0 |
| Number of HW-interfaces USB (EF003025) | 0 |
| Number of HW-interfaces other (EF003027) | 2 |
| With optical interface (EF003028) | No |
| Supporting protocol for EtherCAT (EF017564) | No |
| Supporting protocol for TCP/IP (EF003050) | No |
| Supporting protocol for PROFIBUS (EF003052) | No |
| Supporting protocol for CAN (EF003053) | No |
| Supporting protocol for INTERBUS (EF003054) | No |
| Supporting protocol for ASI (EF003051) | No |
| Supporting protocol for KNX (EF003055) | No |
| Supporting protocol for Modbus (EF003057) | No |
| Supporting protocol for Data-Highway (EF003058) | No |
| Supporting protocol for DeviceNet (EF003059) | No |
| Supporting protocol for SUCONET (EF003060) | No |
| Supporting protocol for LON (EF003017) | No |
| Supporting protocol for PROFINET IO (EF007525) | No |
| Supporting protocol for PROFINET CBA (EF007524) | No |
| Supporting protocol for SERCOS (EF006657) | No |
| Supporting protocol for Foundation Fieldbus (EF007522) | No |
| Supporting protocol for EtherNet/IP (EF007521) | No |
| Supporting protocol for AS-Interface Safety at Work (EF007519) | No |
| Supporting protocol for DeviceNet Safety (EF007520) | No |
| Supporting protocol for INTERBUS-Safety (EF006662) | No |
| Supporting protocol for PROFIsafe (EF007526) | No |
| Supporting protocol for SafetyBUS p (EF007527) | No |
| Supporting protocol for other bus systems (EF003062) | Yes |
| Radio standard Bluetooth (EF007178) | No |
| Radio standard WLAN 802.11 (EF007179) | No |
| Radio standard GPRS (EF008523) | No |
| Radio standard GSM (EF008524) | No |
| Radio standard UMTS (EF008525) | No |
| IO link master (EF007298) | No |
| System accessory (EF004118) | Yes |
| Suitable for counting (EF003248) | No |
| Suitable for weighing (EF003249) | Yes |
| Suitable for temperature control (EF008344) | No |
| Suitable for welding control (EF003251) | No |
| Suitable for pressure control (EF003252) | No |
| Suitable for NC (EF003253) | No |
| Suitable for electronic positioning (EF003255) | No |
| Suitable for CNC (EF003256) | No |
| Suitable for SSI (EF003254) | No |
| Suitable for incremental data detection (EF003258) | No |
| Suitable for detection absolute value (EF003259) | No |
| Suitable for flux controller (EF003260) | No |
| Suitable for flux measurement (EF003261) | No |
| Suitable for path controller (EF003262) | No |
| Suitable for cam controller (EF003263) | No |
| Suitable for flying saw (EF003264) | No |
| Suitable for multi-axis control (EF003265) | No |
| Suitable for single-axis controller (EF003266) | No |
| Suitable for multi-axis positioning (EF003267) | No |
| Suitable for single-axis positioning (EF003268) | No |
| Function block restart blockage (EF007212) | No |
| Function block automatic reset (EF007208) | No |
| Contactor control function block (EF007467) | No |
| Function block emergency stop (EF007211) | No |
| Function block contactless working protection installation (EF007209) | No |
| Function block affirm push button (EF007214) | No |
| Function block 2-hand switching (EF007215) | No |
| Function block operating mode selection (EF007210) | No |
| Function block access control (EF007213) | No |
| Degree of protection (IP) (EF005474) | IP20 |
| Degree of protection (NEMA) (EF011959) | 1 |
| Fieldbus connection over separate bus coupler possible (EF004002) | Yes |
| Frequency measurement (EF000599) | No |
| Suitable for rail mounting (EF003972) | Yes |
| Wall mounting/direct mounting (EF007020) | No |
| Front built-in possible (EF007016) | No |
| Rack-assembly possible (EF007018) | No |
| Suitable for safety functions (EF001597) | No |
| SIL according to IEC 61508 (EF009889) | None |
| Performance level according to EN ISO 13849-1 (EF007399) | None |
| Appendant operation agent (Ex ia) (EF004141) | No |
| Appendant operation agent (Ex ib) (EF004142) | No |
| Explosion safety category for gas (EF003997) | None |
| Explosion safety category for dust (EF003998) | None |
| Certified for UL hazardous location class I (EF017622) | No |
| Certified for UL hazardous location class II (EF017625) | No |
| Certified for UL hazardous location class III (EF017627) | No |
| Certified for UL hazardous location division 1 (EF017628) | No |
| Certified for UL hazardous location division 2 (EF017629) | No |
| Certified for UL hazardous location group A (acetylene) (EF017632) | No |
| Certified for UL hazardous location group B (hydrogen) (EF017633) | No |
| Certified for UL hazardous location group C (ethylene) (EF017635) | No |
| Certified for UL hazardous location group D (propane) (EF017636) | No |
| Certified for UL hazardous location group E (metal dusts) (EF017637) | No |
| Certified for UL hazardous location group F (carbonaceous dusts) (EF017638) | No |
| Certified for UL hazardous location group G (non-conductive dusts) (EF017639) | No |
| Width (EF000008) | 80.3 mm |
| Height (EF000040) | 16.8 mm |
| Depth (EF000049) | 104.2 mm |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| XN-322-2DMS-WM Y7-178793 178793 RU_178793.pdf | 276 Kbytes |
|
Отзывы: (0) ▲
Там нет Отзывы о товаре пока нет.
Добавить отзыв
скрыть форму
| Рейтинг: |
|
| Имя: | |
| Эл. адрес: | |
| Предмет: | |
| Текст: | |
| Вы рекомендуете этот продукт купить? | |
|
|
|
| Добавить отзыв | |
Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
