> >>XN-322-1DCD-B35 178794 ELECTRIC DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste
Vorheriges Produkt Nächstes Produkt

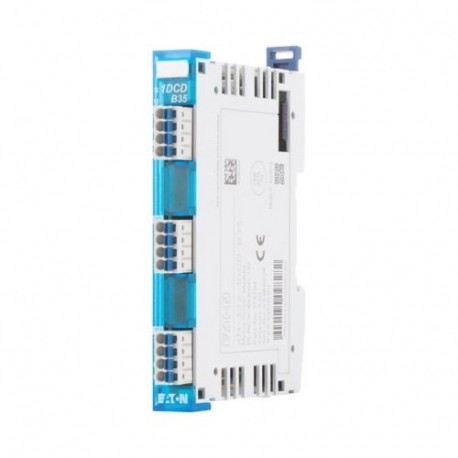

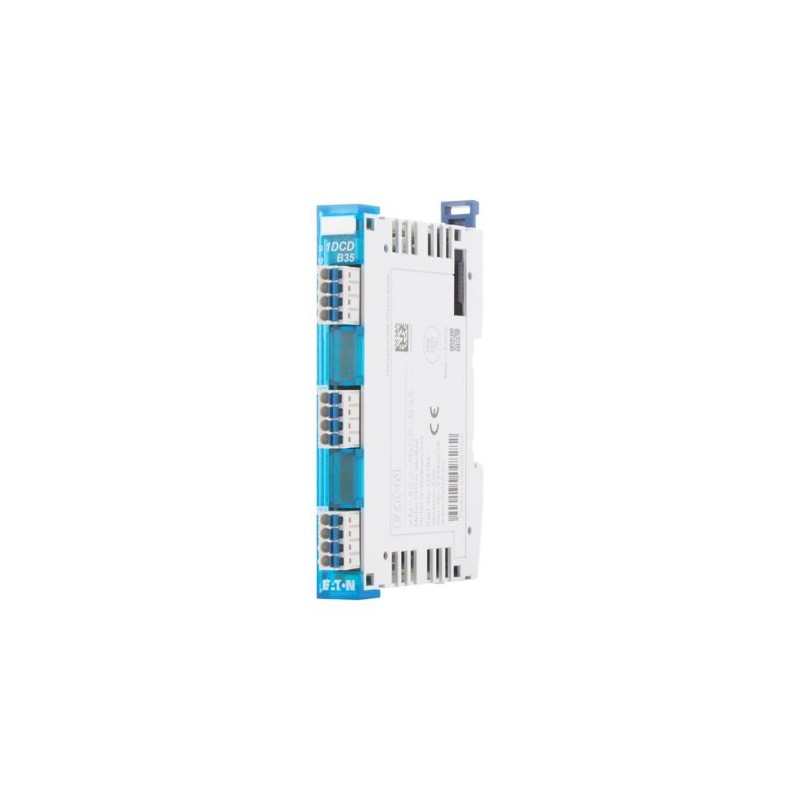

XN-322-1DCD-B35 178794 EATON ELECTRIC DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

XN-322-1DCD-B35 178794 EATON ELECTRIC DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste

XN-322-1DCD-B35

178794

EATON-MOELLER

DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste

XN-322-1DCD-B35-KARTON

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Leistungsmodul, Motorschalter

Remote-E / A-Module XN300

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $292.81
Stückpreis: $292.81

Menge Preis
1+$292.81
2+$264.93
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Mehr Infos

▲


DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste
Stromreglermodul zum Betrieb eines DC Motors (Bürstenmotor) an der Versorgungsspannung 12-30V und einem max. Motorstrom von 3,5A. Zudem sind zwei LED Treiber 20mA / 350mA Maximalstrom integriert

Lieferprogramm

Funktion
Technologie-Module XN300
Anschlusstechnik
Push In-Federanschluss
Funktion
DC-Motortreiber XN-322 für XN300
Kurzbeschreibung
DC-Motortreiber-Modul, 12-30 V, 3.5 A, Bürste
verwendbar für
XN-312-…

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
ZulassungenApprobationen
CE, cULus
Elektromagnetische Verträglichkeit (EMV)ESD [Luft- / Kontaktentladung]
8 / 4 kV
Elektromagnetische Verträglichkeit (EMV)Elektromagnetische Felder [(0.08…1) / (1,4…2) / (2…2,7) GHz ]
10 / 3 / 1 V/m
Elektromagnetische Verträglichkeit (EMV)BurstVersorgungsleitung
2 kV
Elektromagnetische Verträglichkeit (EMV)BurstSignalleitung
1 kV
Elektromagnetische Verträglichkeit (EMV)SurgeVersorgungsleitung (sym. / unsym.)
0,5 / 0,5 kV
Elektromagnetische Verträglichkeit (EMV)SurgeSignalleitung (unsym.)
1 kV
Elektromagnetische Verträglichkeit (EMV)Einströmung
10 V
Elektromagnetische Verträglichkeit (EMV)Störaussendung (gestrahlt, hochfrequent) [(30...230 MHz) / (230...1000 MHz)]
40 / 47 Klasse A dB
Elektromagnetische Verträglichkeit (EMV)Spannungsvariationen/Spannungseinbrüche
Ja / 10 ms
UmgebungsbedingungenKlimaKlimafestigkeit
Trockene Wärme nach IEC 60068-2-2
Feuchte Wärme nach EN 60068-2-3
UmgebungsbedingungenKlimaLuftdruck (Betrieb)
795 - 1080 hPa
UmgebungsbedingungenKlimarelative Feuchte
0 - 95 %, nicht kondensierend
UmgebungsbedingungenKlimaBetauung
durch geeignete Maßnahmen verhindern
UmgebungsbedingungenTemperaturBetrieb
0 - +55 °C
UmgebungsbedingungenTemperaturLagerung, Transport [ϑ]
-20 - +85 °C
Schutzart
IP20
Einbaulage
Horizontal
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Schwingungen [3,5 mm / 1 g]
5 - 8,4 / 8,4 -150 Hz
Schockfestigkeit [Halbsinus 15 g/11 ms]
18 Schocks
Anschlussklemmen
BemessungsdatenIsolierstoffgruppe
I
BemessungsdatenÜberspannungskategorie / Verschmutzungsgrad
III / 3
BemessungsdatenBemessungsspannung
160 V
BemessungsdatenMaximaler Belastungsstrom / Querschnitt
X (nicht spezifiziert vom Steckerhersteller) A / mm²
Anschlusstechnik in TOP-Richtung
Push-in-Federanschluss (Steckverbinder)
Abisolierlänge
10 mm
Lehrdorn IEC/EN 60947-1
A1
Anschlussvermögen"e" eindrähtig H 07V-U
0,2 - 1,5 mm2
Anschlussvermögen"f" feindrähtig H 07V-K
0,2 - 1,5 mm2
Anschlussvermögen"f" mit Aderendhülsen ohne Kunstoffkragen nach DIN 46228-1 (Aderendhülsen gasdicht festgedrückt)
0,25 - 1,5 mm2
Anschlussvermögen"f" mit Aderendhülsen mit Kunstoffkragen nach DIN 46228-1 (Aderendhülsen gasdicht festgedrückt)
0,25-1,5 mm2
AnschlussvermögenLeitergröße
24 - 16 AWG
Versorgung
Versorgung - EingangEnergieversorgungStromaufnahme bei +5-V-Versorgung (intern) [I]
(typ.)55 mA
Versorgung - EingangEnergieversorgungStromaufnahme bei +24-V-Versorgung [I]
(typ.)15 mA
Versorgung - EingangEnergieversorgungPotentialtrennung [PE]
nein
Versorgung - EingangEnergieversorgungNennspannung [Ue]
24 V (X3) V
Versorgung - EingangEnergieversorgungNennstrom [Ie]
0,21 A
Versorgung - EingangEnergieversorgungPotentialtrennung
nein
Versorgung - AusgangGeberversorgungNennspannung [Ua]
24 (X1) V
Versorgung - AusgangGeberversorgungNennstrom [Imax]
3,5 A
Versorgung - AusgangGeberversorgungPotentialtrennung
nein
VerlustleistungVerlustleistung (ohne aktive Kanäle)
1.39 W
VerlustleistungMax. Verlustleistung
3.91 W
VerlustleistungHinweise zur Verlustleistung
Als max. Verlustleistung ist die im Gehäuse des Gerätes maximal entstehende Leistung angegeben.
Analoge Ausgabemodule
Analoge AusgängeKanäle
2 Anzahl
Analoge AusgängeAusgangsstromAusgangstrom Nennwert
0-20 / 0-350 mA
Analoge AusgängeAusgangsstromAuflösung
8 Bit
Analoge AusgängeAusgangsstromAnschlussmöglichkeit
2 Leiter
Analoge AusgängeHinweise zu analogen Ausgängen
1 x LED-Treiberausgang / 1 x Power-LED-Treiberausgang (beide stromgeregelt)
Funktionen
MotortreiberKanäle
1 Anzahl
MotortreiberAusgangsstromAusgangsstrom Nennwert
0-3500 mA
MotortreiberAusgangsstromAuflösung
10 Bit
MotortreiberAusgangsstromAnnschlussmöglichkeit
2 Leiter
MotortreiberHinweise zum Motortreiber
Der Motorstrom darf den max. Wert von 3,5 A nicht überschreiten. Dies gilt auch für den Brems- und Anlauf-Vorgang des Motors.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
3.91 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
0 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Leistungsmodul, Motorschalter (EC001605)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Leistungsmodul, Motorschalter ([email protected] [BAA072013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
18 - 30 V
Spannungsart der Versorgungsspannung
DC
Anzahl der Eingänge
0
Zulässige Spannung am Eingang
0 - 0 V
Art der Eingangsspannung
DC
Art des Digitalausgangs
sonstige
Zulässige Spannung am Ausgang
12 - 30 V
Art der Ausgangsspannung
DC
Kurzschlussschutz, Ausgänge vorhanden
ja
Anzahl der Motorausgänge
1
Bemessungsbetriebstrom des Motors
3.5 - 3.5 A
Mit Motorstrom-Parametrierung
ja
Ausführung elektrischer Anschluss am Motorausgang
Schraub-/Federzuganschluss
Mit Bremsausgang
nein
Mit thermischem Motorschutz
ja
Anzahl der HW-Schnittstellen Industrial Ethernet
0
Anzahl der Schnittstellen PROFINET
0
Anzahl der HW-Schnittstellen seriell RS-232
0
Anzahl der HW-Schnittstellen seriell RS-422
0
Anzahl der HW-Schnittstellen seriell RS-485
0
Anzahl der HW-Schnittstellen seriell TTY
0
Anzahl der HW-Schnittstellen parallel
0
Anzahl der HW-Schnittstellen Wireless
0
Anzahl der HW-Schnittstellen USB
0
Anzahl der HW-Schnittstellen sonstige
0
Mit optischer Schnittstelle
nein
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für PROFINET IO
nein
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
ja
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Schutzart (NEMA)
Ausführung des elektrischen Anschlusses
Schraub-/Federzuganschluss
Feldbusanschluss über seperaten Buskoppler möglich
ja
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
nein
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
nein
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
16.8 mm
Höhe
104.2 mm
Tiefe
80.3 mm

Approbationen

Product Standards
CE, cULus
UL File No.
E172143

Abmessungen

2723DIM-43
Hinweis: Je nach Ausführung sind die Stecker / Anschlüsse unterschiedlich.
Link zum Blätterkatalog

Datasheet - PDF

▲
Titel: Größe: Typ:
XN-322-1DCD-B35 XN-322-1DCD-B35 178794 DE_178794.pdf 128 Kbytes XN-322-1DCD-B35 XN-322-1DCD-B35 178794 DE_178794.pdf

Bewertungen (0) ▲

Es gibt keine Produktbewertungenvor.

Bewertung abgeben
Bewertung abgeben
Formular verstecken
Wertung:
Name:
E-Mail :
Betreff:
Text:
Haben Sie dieses Produkt empfehlen zu kaufen?
  Captcha
  Bewertung abgeben

Aktuelle Bewertungen unserer Kunden

Alle Bewertungen wir von den Einzelteilen erhalten wir anbieten, sind real und verifiziert. Eine kleine Geste, aber sehr wertvoll. Also danke für die Minute, die Sie in, dass Sie uns Ihre Meinung und Bewertung von Produkten ausgeben, weil es mir hilft, weiter zu verbessern und noch mehr Servicequalität zu bieten.
