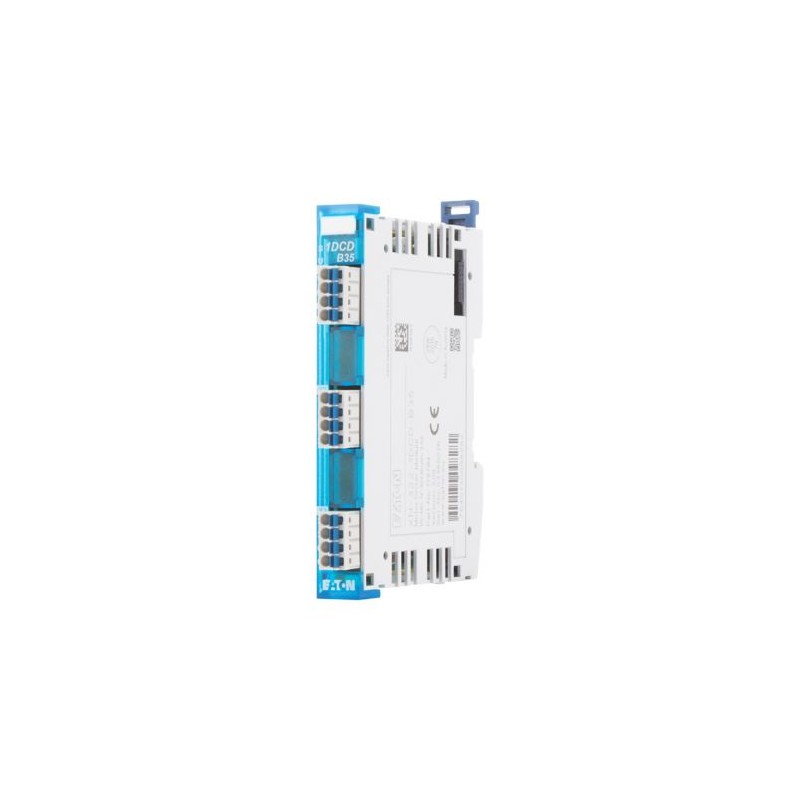

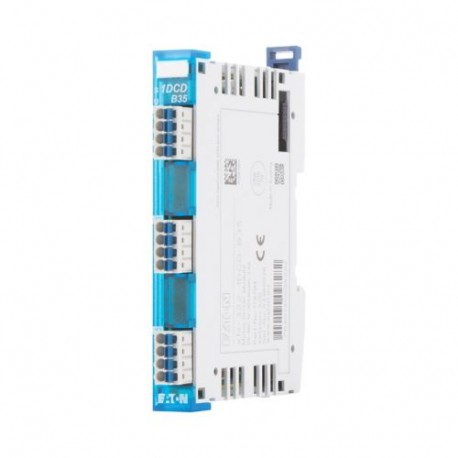

XN-322-1DCD-B35

178794

EATON-MOELLER

Модуль контроллера двигателя постоянного тока DC; 12-30 В; контактная щётка, 3,5 А

ХН-322-1ДКД-Б35

Подробнее


Программируемые логические контроллеры (ПЛК) > Полевая шина, децентрализованн. периферия - силовой модуль, электромех. выкл-ль

Модули удаленного ввода-вывода XN300

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами EATON-MOELLER

Общая стоимость: $292.81
Цена за единицу: $292.81

Кол-во цена
1+$292.81
2+$264.93
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Описание

▲


Модуль контроллера двигателя постоянного тока DC; 12-30 В; контактная щётка, 3,5 А

Программа поставок

Функция
Технологические модули XN300
Техника присоединения
Вставная пружинная клемма
функция
Контроллер двигателя на постоянном токе XN-322 для XN300
Краткое описание
Модуль контроллера двигателя пост. тока, 12–30 В, 3,5 A, щеточный двигатель
Применяемое для
XN-312-…

Технические характеристики

Общая информация
Стандарты и предписания
IEC/EN 61131-2
IEC/EN 61000-6-2
IEC/EN 61000-6-4
ДопускиАпробации
CE, cULus
Электромагнитная совместимость (ЭМС)ESD [Воздушный / контактный разряд]
8 / 4 кВ
Электромагнитная совместимость (ЭМС)Электромагнитные поля [(0,08…1) / (1,4…2) / (2…2,7) ГГц ]
10 / 3 / 1 V/m
Электромагнитная совместимость (ЭМС)Импульсное напряжениеКабель питания
2 кВ
Электромагнитная совместимость (ЭМС)Импульсное напряжениеСигнальная линия
1 кВ
Электромагнитная совместимость (ЭМС)Скачок напряженияКабель питания (симметричный/несимметричный)
0,5 / 0,5 кВ
Электромагнитная совместимость (ЭМС)Скачок напряженияСигнальный провод (асим.)
1 кВ
Электромагнитная совместимость (ЭМС)Впуск
10 В
Электромагнитная совместимость (ЭМС)Излучаемые радиопомехи (излучаемые, высокочастотные) [(30...230 мГц) / (230...1000 мГц)]
40 / 47 Класс A dB
Электромагнитная совместимость (ЭМС)Варианты напряжения/просадки напряжения
Да / 10 мс
Условия окружающей средыКлиматСтойкость к климатическим воздействиям
Сухое тепло в соответствии с IEC 60068-2-2
Влажный нагрев в соответствии с EN 60068-2-3
Условия окружающей средыКлиматДавление воздуха (эксплуатация)
795 - 1080 hPa
Условия окружающей средыКлиматотносительная влажность
0 - 95 %, без образования конденсата
Условия окружающей средыКлиматКонденсация
предотвратить соответствующими мерами
Условия окружающей средыТемператураЭксплуатация
0 - +55 °C
Условия окружающей средыТемператураХранение, транспорт [ϑ]
-20 - +85 °C
Класс защиты
IP20
установочное положение
горизонтально
свободное падение, в упаковке (IEC/EN 60068-2-32)
1 M
Колебания [3,5 мм / 1 г]
5 - 8,4 / 8,4 -150 Гц
Удароустойчивость [Полусинус 15 г/11 мс]
18 Шоки
Соединительные клеммы
Расчетные характеристикиГруппа изоляции
I
Расчетные характеристикиКатегория перенапряжения / степень загрязнения
III / 3
Расчетные характеристикиНоминальное напряжение
160 В
Расчетные характеристикиМакс. нагрузочный ток / попер. сечение
X (не указано производителем штекера) A / мм²
Техника присоединения в направлении вверх
Вставная пружинная клемма (штепсельный разъем)
Длина зачистки
10 мм
Калиберная пробка IEC/EN 60947-1
A1
Емкость подключения"e" одножильный H 07V-U
0,2 - 1,5 мм2
Емкость подключения"f" тонкопроволочный H 07V-K
0,2 - 1,5 мм2
Емкость подключения"f" с оконечными муфтами без пластмассовых колец согласно DIN 46228-1 (оконечные муфты герметично прижаты)
0,25 - 1,5 мм2
Емкость подключения"f" с оконечными муфтами с пластмассовым кольцом согласно DIN 46228-1 (оконечные муфты герметично прижаты)
0,25-1,5 мм2
Емкость подключенияРазмер провода
24 - 16 AWG
Электропитание
Электропитание - входПитающее напряжениеПотребляемый ток при питании +5 В (внутр.) [I]
(тип.)55 мА
Электропитание - входПитающее напряжениеПотребляемая мощность при +24-В питании [I]
(тип.)15 мА
Электропитание - входПитающее напряжениеГальваническое разделение [PE]
нет
Электропитание - входПитающее напряжениеНоминальное напряжение [Ue]
24 В (X3) В
Электропитание - входПитающее напряжениеРасчетный рабочий ток [Ie]
0,21 A
Электропитание - входПитающее напряжениеГальваническое разделение
нет
Электропитание - выходЭлектропитание датчиковНоминальное напряжение [Ua]
24 (X1) В
Электропитание - выходЭлектропитание датчиковРасчетный рабочий ток [Imax]
3,5 A
Электропитание - выходЭлектропитание датчиковГальваническое разделение
нет
Потеря мощностиПотеря мощности (без активных каналов)
1.39 W
Потеря мощностиМакс. потеря мощности
3.91 W
Потеря мощностиУказания по потере мощности
В качестве макс. мощности потерь указана макс. мощность, возникающая в корпусе устройства.
Аналоговые модули вывода
Аналоговые выходыКаналы
2 Количество
Аналоговые выходывыходной токНоминальное значение выходного тока
0-20 / 0-350 мА
Аналоговые выходывыходной токРазрешение
8 Бит
Аналоговые выходывыходной токВозможность подсоединения
2 проводника
Аналоговые выходыУказания по аналоговым выходам
1 выход задающего каскада светодиода / 1 выход задающего каскада светодиода Power (оба с регулированием по току)
Функции
Контроллер двигателяКаналы
1 Количество
Контроллер двигателявыходной токВыходной ток, номинальное значение
0-3500 мА
Контроллер двигателявыходной токРазрешение
10 Бит
Контроллер двигателявыходной токВозможность подключения
2 проводника
Контроллер двигателяУказания по контроллеру двигателя
Ток двигателя не должен превышать 3,5 A. Это также относится к процессу торможения и запуска двигателя.

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности [In]
0 A
Потеря мощности на полюс, в зависимости от тока [Pvid]
0 W
Потеря мощности оборудования, в зависимости от тока [Pvid]
0 W
Статическая потеря мощности, не зависит от тока [Pvs]
3.91 W
Способность отдавать потери мощности [Pve]
0 W
Мин. рабочая температура
0 °C
Макс. рабочая температура
+55 °C
Класс защиты
IP20
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей10.2.2 Коррозионная стойкость
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.1 Нагревостойкость изоляции
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.4 Устойчивость к ультрафиолетовому излучению
Требования производственного стандарта выполнены.
10.2 твёрдость материалов и деталей10.2.5 Подъём
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.6 Испытание на удар
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2 твёрдость материалов и деталей10.2.7 Ярлыки
Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции
Требования производственного стандарта выполнены.
10.4 Воздушные промежутки и пути утечки тока
Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.2 Электрическая прочность при рабочей частоте
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.3 Прочность по отношению к импульсному напряжению
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции10.9.4 Проверка оболочек кабелей из изолирующего материала
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.12 Электромагнитная совместимость
Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.13 Механическая функция
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 7.0

PLC's (EG000024) / Fieldbus, decentr. periphery - power module, motor switch (EC001605)
Электротехника, электроника, системы автоматизации / Логические управляющие системы / Field bus, decentralized peripheral / Field bus, decentralized peripheral - power module, motor switch ([email protected] [BAA072013])
Supply voltage AC 50 Hz
0 - 0 V
Supply voltage AC 60 Hz
0 - 0 V
Supply voltage DC
18 - 30 V
Voltage type of supply voltage
DC
Number of inputs
0
Permitted voltage at input
0 - 0 V
Type of voltage (input voltage)
DC
Type of digital output
Other
Permitted voltage at output
12 - 30 V
Type of output voltage
DC
Short-circuit protection, outputs available
Yes
Number of motor outlets
1
Rated operation current of the motor
3.5 - 3.5 A
With motor current parameter setting
Yes
Type of electrical connection at the motor output
Screw-/spring clamp connection
With brake output
No
With thermal motor protection
Yes
Number of HW-interfaces industrial Ethernet
0
Number of interfaces PROFINET
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces parallel
0
Number of HW-interfaces Wireless
0
Number of HW-interfaces USB
0
Number of HW-interfaces other
0
With optical interface
No
Supporting protocol for TCP/IP
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for ASI
No
Supporting protocol for KNX
No
Supporting protocol for MODBUS
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for LON
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for SERCOS
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for EtherNet/IP
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for INTERBUS-Safety
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supporting protocol for other bus systems
Yes
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Radio standard GPRS
No
Radio standard GSM
No
Radio standard UMTS
No
IO link master
No
System accessory
Yes
Degree of protection (IP)
IP20
Degree of protection (NEMA)
Type of electric connection
Screw-/spring clamp connection
Fieldbus connection over separate bus coupler possible
Yes
Rail mounting possible
Yes
Wall mounting/direct mounting
No
Front build in possible
No
Rack-assembly possible
No
Suitable for safety functions
No
Category according to EN 954-1
SIL according to IEC 61508
None
Performance level acc. EN ISO 13849-1
None
Appendant operation agent (Ex ia)
No
Appendant operation agent (Ex ib)
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Width
16.8 mm
Height
104.2 mm
Depth
80.3 mm

Апробации

Product Standards
CE, cULus
UL File No.
E172143

Размеры

2723DIM-43
Примечание: В зависимости от исполнения штекеры / соединения различны.
Ссылка на каталог для перелистывания

Datasheet - PDF

▲
Заглавие: Размер: Тип:
XN-322-1DCD-B35 XN-322-1DCD-B35 178794 RU_178794.pdf 224 Kbytes XN-322-1DCD-B35 XN-322-1DCD-B35 178794 RU_178794.pdf

Отзывы: (0) ▲

Там нет Отзывы о товаре пока нет.

Добавить отзыв
Добавить отзыв
скрыть форму
Рейтинг:
Имя:
Эл. адрес:
Предмет:
Текст:
Вы рекомендуете этот продукт купить?
  Captcha
  Добавить отзыв

Последние отзывы клиентов.

Все оценки, которые мы получаем о артикулах, которые мы предлагаем, являются реальными и проверенными. Маленький жест, но очень ценный. Вот почему мы благодарим Вас за ту минуту, которую Вы инвестируете в то, чтобы оставить нам свое мнение о продуктах, это помогает нам продолжать совершенствоваться и предлагать Вам услугу еще более высокого качества.
